COMATRELECO

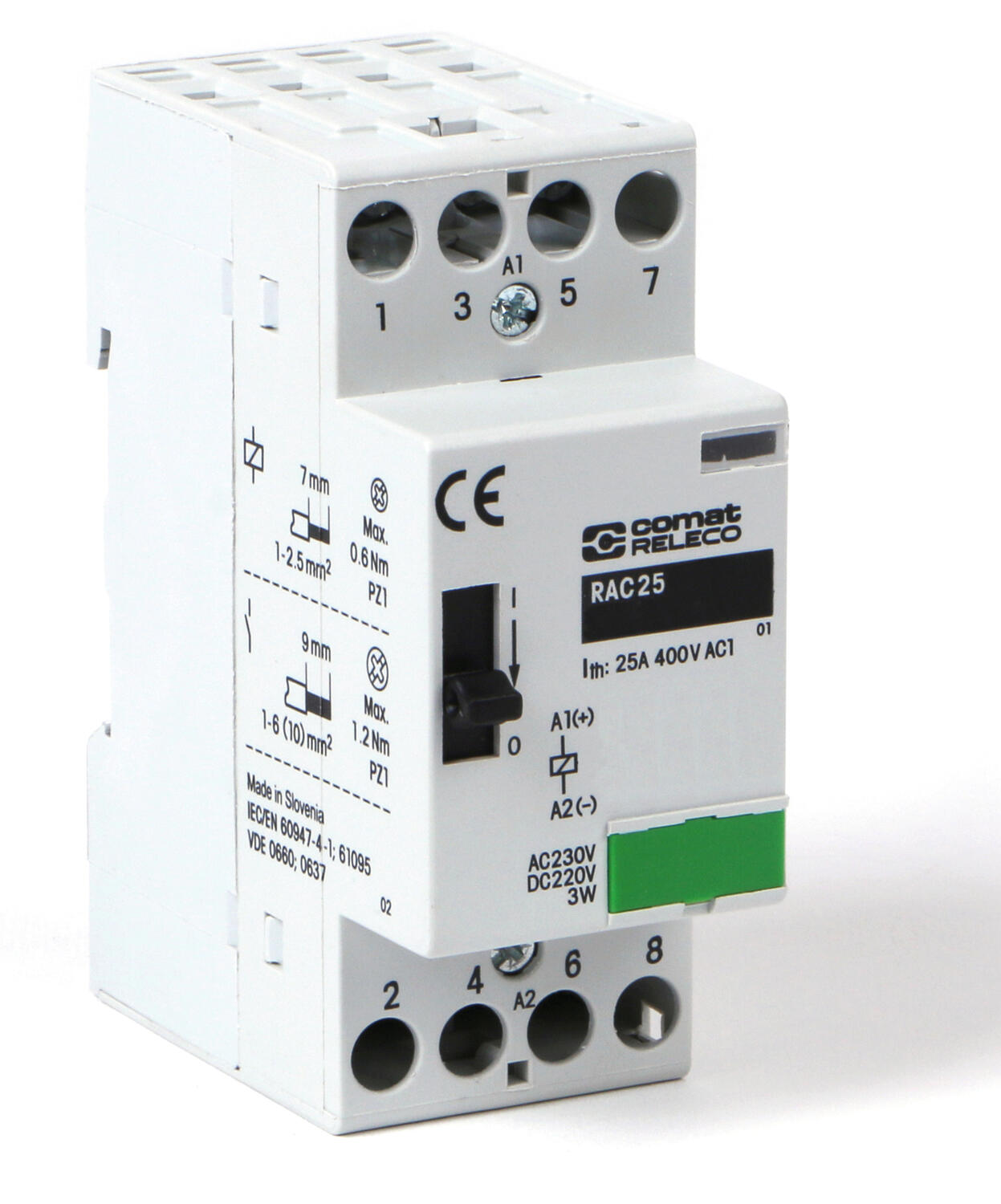

Modulære kontaktorer

RAC-serien

RAC-serien er utstyrt med en manuell aktuator i front. Dette muliggjør testing av den modulære kontaktoren og sikrer ønsket funksjon i aktivert modus.



RAC-serien er tilgjengelig i 20 A (2-polet) og 25 A (4-polet), henholdsvis 1 og 2 modulbredder.



Det finnes også hjelpekontakter som kan monteres på siden av kontaktoren.



Da de modulære kontaktorene er tilnærmet lydløse, egner de seg for montering i offentlige miljøer for eksempel styring av lys, varme, ventilasjon etc. Kontaktoren er konstruert for montering på DIN-skinne og modulært tilpasset for montering i modulær kapsling med avdekning.

Les mer
  • 20-25 A
  • 24 VAC/DC eller 230 VAC/DC
  • Manuell bryter for AV/PÅ/Auto
  • Integrert slukkediode / Brumfri

Valgt variant

Flere varianter
Releco_2019.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Lydfiler

Valgt variant

Tekniske data

Inngangsdata
Spolespenning AC/DC 230 V AC/DC
Arbeidsområde Un -15 %/+10 % Un
Tilslagsspenning 160 V

Utgangsdata
Antall kontakter 2
Kontaktmateriale AgNi
Brytevne spenning 400 V
Brytevne strøm 20 A
Anbefalt last min. 50 mA/17 V
Fraslagstid 20…50ms
Tilslagstid 15…45ms
Innrusningsstrøm 50 A

*Invisible Heading*
Innrusningsstrøm maks. 180 A

Generell data
Tverrsnitt flertråd maks. 2,5 mm2 Coil / 6 mm2 contacts
Temperaturområde fra -15 °C
Temperaturområde til 55 °C
Oppbevaringstemperatur fra -30 °C
Oppbevaringstemperatur til 80 °C
IP-klasse IP20
Vekt 130 g
Bredde 17,5 mm
Effektforbruk 2.1 VA / 2.1 W

Nedlastbare filer

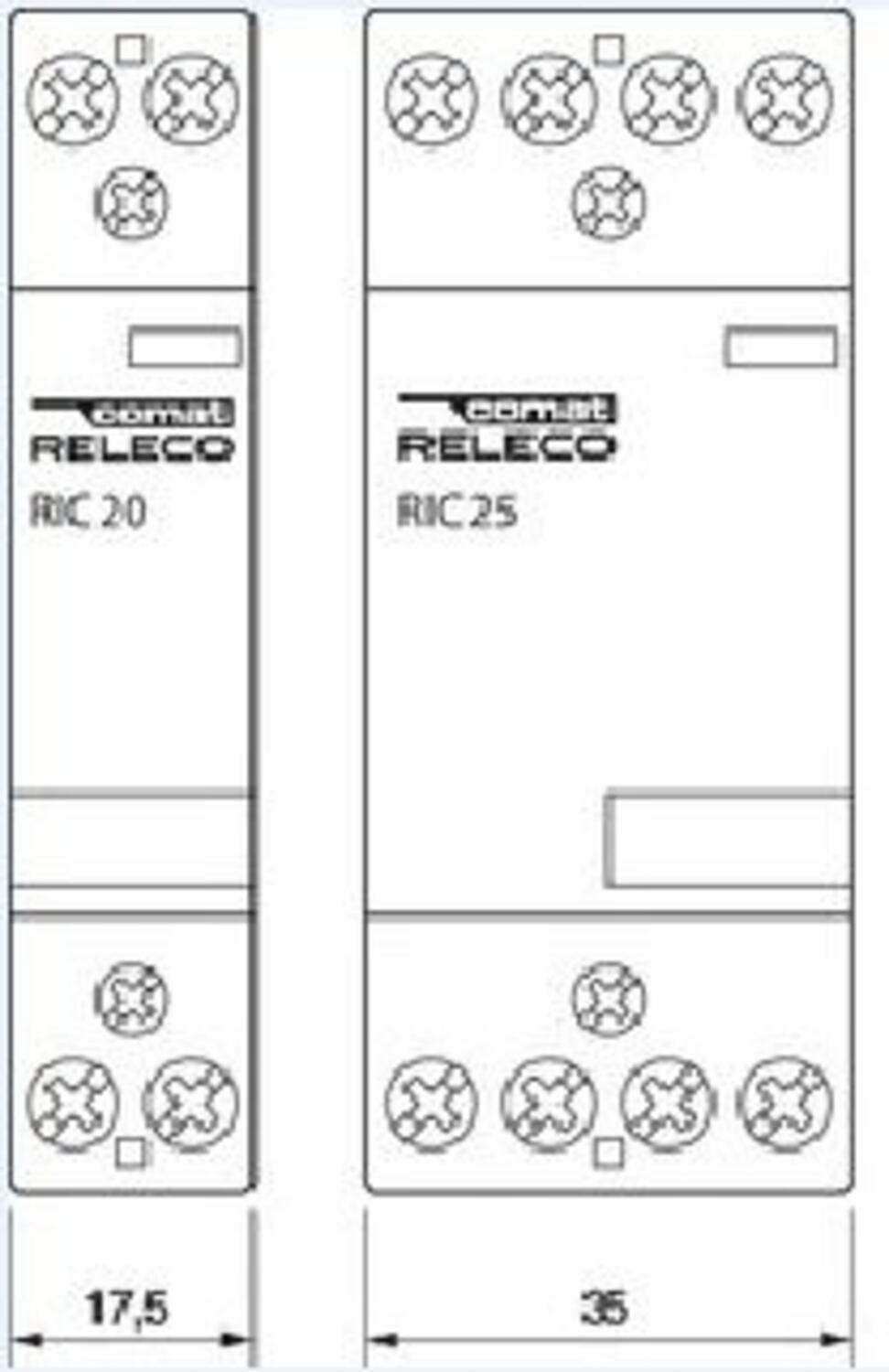

Mål og innkobling

Produktbeskrivelse

RAC-serien er utstyrt med en manuell aktuator i front. Dette muliggjør testing av den modulære kontaktoren og sikrer ønsket funksjon i aktivert modus.



RAC-serien er tilgjengelig i 20 A (2-polet) og 25 A (4-polet), henholdsvis 1 og 2 modulbredder.



Det finnes også hjelpekontakter som kan monteres på siden av kontaktoren.



Da de modulære kontaktorene er tilnærmet lydløse, egner de seg for montering i offentlige miljøer for eksempel styring av lys, varme, ventilasjon etc. Kontaktoren er konstruert for montering på DIN-skinne og modulært tilpasset for montering i modulær kapsling med avdekning.

Tilbehør

Relaterte produkter



Lydfiler

Her er noen lydfiler

Relatert

MCB eller ECB for DC-kretser?
Kunnskap

Hva er best for DC-kretser, MCB eller ECB?

I likestrømskretser brukes det gjerne to hovedtyper beskyttelse, MCB (miniatyrsikringsbryter) og ECB (elektronisk sikringsbryter). For å velge riktig løsning må du forstå bruksområdet, planlegge systemet grundig og ofte sette av betydelige tekniske ressurser. Når applikasjonen endres, må du dessuten vurdere på nytt om den eksisterende bryteren fortsatt tilbyr tilstrekkelig beskyttelse for de tilkoblede lastene.

Kompakt og driftssikker motorstarter fra Lovato
Produktnyheter

Lovato ME-serien – kompakt og driftssikker motorstyring

När utrymmet är begränsat och driften kräver många start och stopp är en traditionell kontaktor inte alltid den mest effektiva lösningen. Då kan en elektronisk motorstartare vara ett smartare alternativ. Lovato Electrics ME-serie erbjuder en kompakt, robust och säker motorstyrning som kombinerar fördelarna hos elektronisk och mekanisk teknik – i en enhet som är både platsbesparande och extremt slitstark.

NFC-programmerbare tidsreleer fra Lovato
Produktnyheter

Nye NFC-programmerbare tidsreleer

Lovato Electric utvider sortimentet av modulære tidsreleer med to nye modeller som kombinerer moderne teknologi med høy brukervennlighet. Begge modellene har innebygd Real Time Clock (RTC) med backup-batteri og NFC-tilkobling som gjør programmeringen enkel, rask og fleksibel.

På besøk hos OEM Automatic i Tranås
Firmanyheter

Faglig påfyll i Tranås

Representanter fra OEM Automatic AS har nylig besøkt hovedkontoret til OEM Automatic AB i Tranås. Sammen med kollegaer fra Sverige, Finland og Danmark fikk de faglig påfyll, produktopplæring og inspirasjon fra både leverandører og interne foredragsholdere.

Datakontakter for panel eller DIN-skinne
Produktnyheter

Datakontakter for panel eller DIN-skinne

Stadig flere maskiner, produksjonslinjer og måleinstrumenter kobles opp og stiller krav til pålitelige tilkoblinger. Med datakontakter fra LÜTZE får du fleksible og robuste løsninger for både panel og DIN-skinne, som er enkle å installere, servicevennlige og tilpasset krevende miljøer.

Stego CS 032 varmevifter
Produktnyheter

Riktig mengde varme, til riktig tid

CS 032 fra STEGO leverer smart varmeeffekt for eltavler og kan redusere energiforbruket med opptil 23 %. Den kompakte varmeviften gir pålitelig beskyttelse mot kulde, fukt og temperatursvingninger som kan skade følsom elektronikk. Perfekt for deg som vil kombinere effektivitet, driftssikkerhet og bærekraft i krevende miljøer.

Artikler Spolespenning AC/DC Arbeidsområde Un Tilslagsspenning Antall kontakter Kontaktmateriale Brytevne spenning Brytevne strøm Anbefalt last min. Fraslagstid Tilslagstid Innrusningsstrøm Innrusningsstrøm maks. Tverrsnitt flertråd maks. Temperaturområde fra Temperaturområde til Oppbevaringstemperatur fra Oppbevaringstemperatur til IP-klasse Vekt Bredde Effektforbruk Pris
RAC20.tiff
Modulær kontaktor, 20 A, 2 NO, testknapp, 230 V AC/DC
Artikkel:
RAC20-200UC230 Kopiert
230 V AC/DC
-15 %/+10 % Un
160 V
2
AgNi
400 V
20 A
50 mA/17 V
20…50ms
15…45ms
50 A
180 A
2,5 mm2 Coil / 6 mm2 contacts
-15 °C
55 °C
-30 °C
80 °C
IP20
130 g
17,5 mm
2.1 VA / 2.1 W
RAC20.tiff
Modulær kontaktor, 20 A, 2 NO, testknapp, 24 V AC/DC
Artikkel:
RAC20-200UC24 Kopiert
24 V AC/DC
-15 %/+10 % Un
17 V
2
AgNi
400 V
50 A
50 mA/17 V
20…50ms
15…45ms
50 A
180 A
2,5 mm2 Coil / 6 mm2 contacts
-15 °C
55 °C
-30 °C
80 °C
IP20
130 g
17,5 mm
2.1 VA / 2.1 W
RAC20.tiff
Modulær kontaktor, 20 A, 2 NC, testknapp, 24 V AC/DC
Artikkel:
RAC20-020UC24 Kopiert
24 V AC/DC
-15 %/+10 % Un
17 V
2
AgNi
400 V
20 A
50 mA/17 V
20…50ms
15…45ms
50 A
180 A
2,5 mm2 Coil / 6 mm2 contacts
-15 °C
55 °C
-30 °C
80 °C
IP20
130 g
2.1 VA / 2.1 W
RAC20.tiff
Modulær kontaktor, 20 A, 1 NO+1 NC, testknapp, 230 V AC/DC
Artikkel:
RAC20-110UC230 Kopiert
230 V AC/DC
-15 %/+10 % Un
160 V
2
AgNi
400 V
20 A
50 mA/17 V
20…50ms
15…45ms
50 A
180 A
2,5 mm2 Coil / 6 mm2 contacts
-15 °C
55 °C
-30 °C
80 °C
IP20
130 g
17,5 mm
2.1 VA / 2.1 W
RAC20.tiff
Modulær kontaktor, 20 A, 1 NO+1 NC, testknapp, 24 V AC/DC
Artikkel:
RAC20-110UC24 Kopiert
24 V AC/DC
-15 %/+10 % Un
17 V
2
AgNi
400 V
20 A
50 mA/17 V
20…50ms
15…45ms
50 A
180 A
2,5 mm2 Coil / 6 mm2 contacts
-15 °C
55 °C
-30 °C
80 °C
IP20
130 g
17,5 mm
2.1 VA / 2.1 W

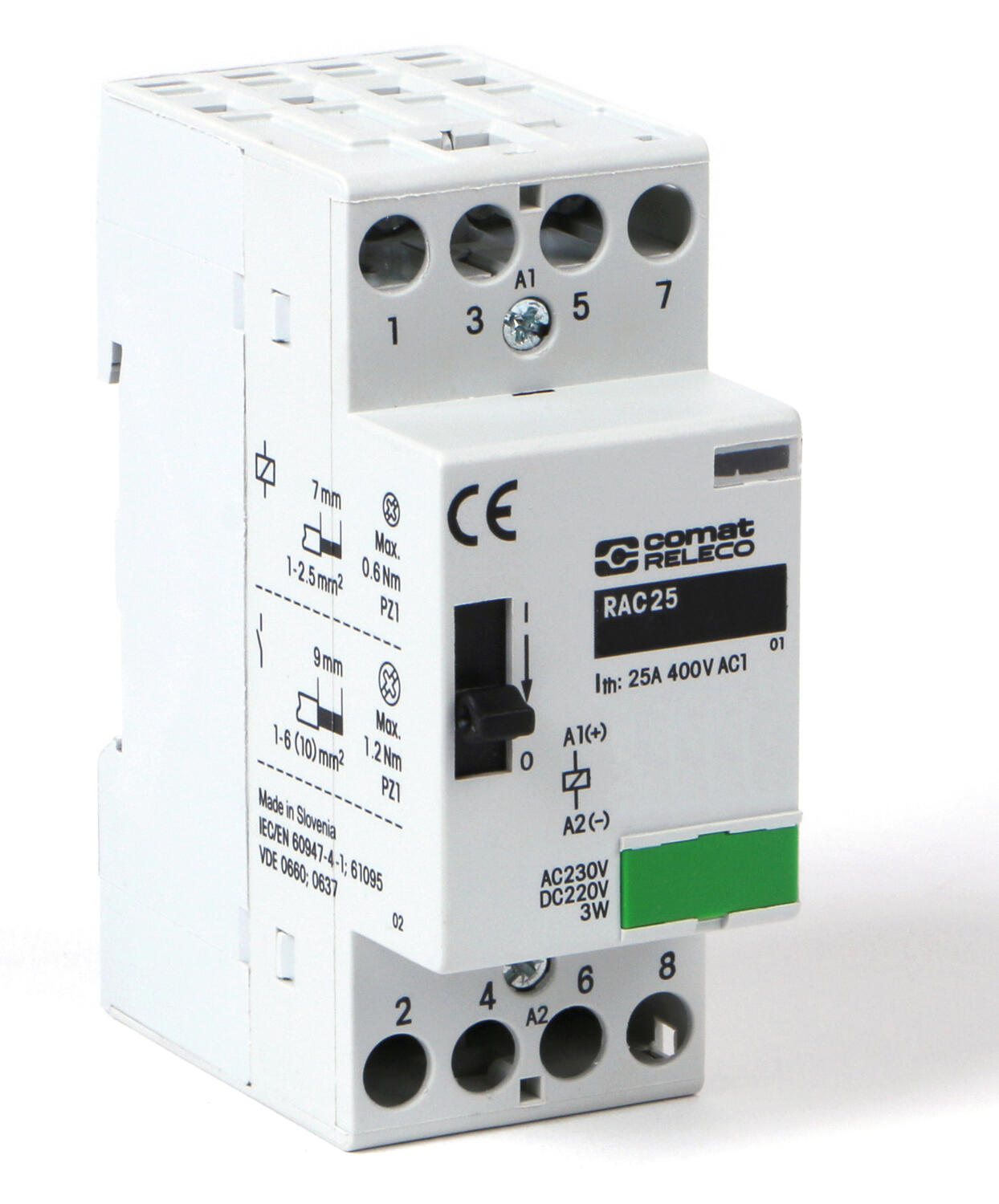

RAC25.tiff
Modulær kontaktor, 25 A, 4 NO, testknapp, 230 V AC/DC
Artikkel:
RAC25-400UC230 Kopiert
230 V AC/DC
-15 %/+10 % Un
160 V
4
AgNi
400 V
25 A
50 mA/17 V
20…70ms
15…45ms
60 A
280 A
2,5 mm2 Coil / 6 mm2 contacts
-15 °C
55 °C
-30 °C
80 °C
IP20
250 g
35 mm
2.6 VA / 2.6 W
RAC25.tiff
Modulær kontaktor, 25 A, 4 NO, testknapp, 24 V AC/DC
Artikkel:
RAC25-400UC24 Kopiert
24 V AC/DC
-15 %/+10 % Un
17 V
4
AgNi
400 V
25 A
50 mA/17 V
20…70ms
15…45ms
60 A
280 A
2,5 mm2 Coil / 6 mm2 contacts
-15 °C
55 °C
-30 °C
80 °C
IP20
250 g
35 mm
2.6 VA / 2.6 W
