LOVATO
Ny generasjon Nettanalysatorer
DMG7000,7500,8000,9000

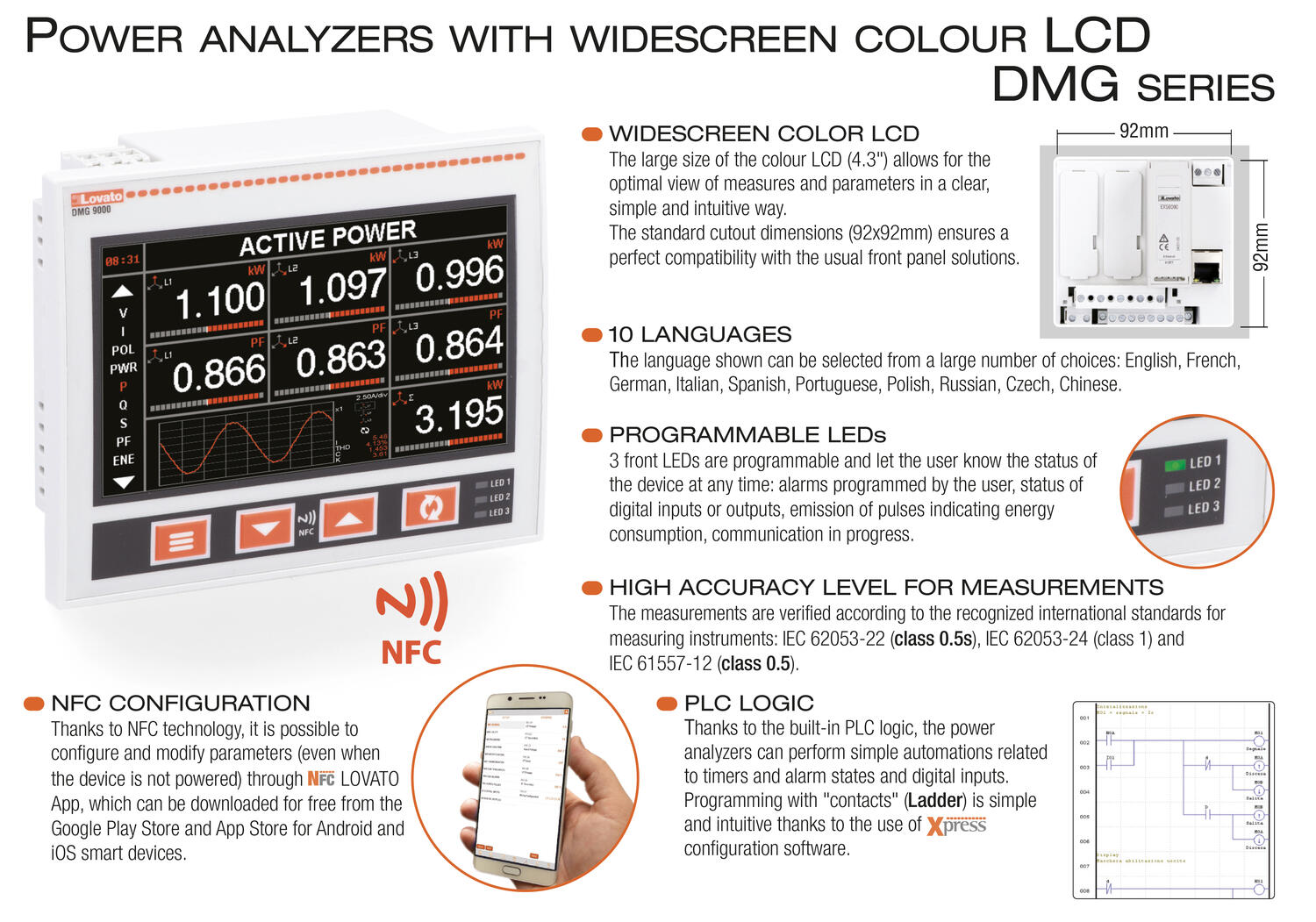

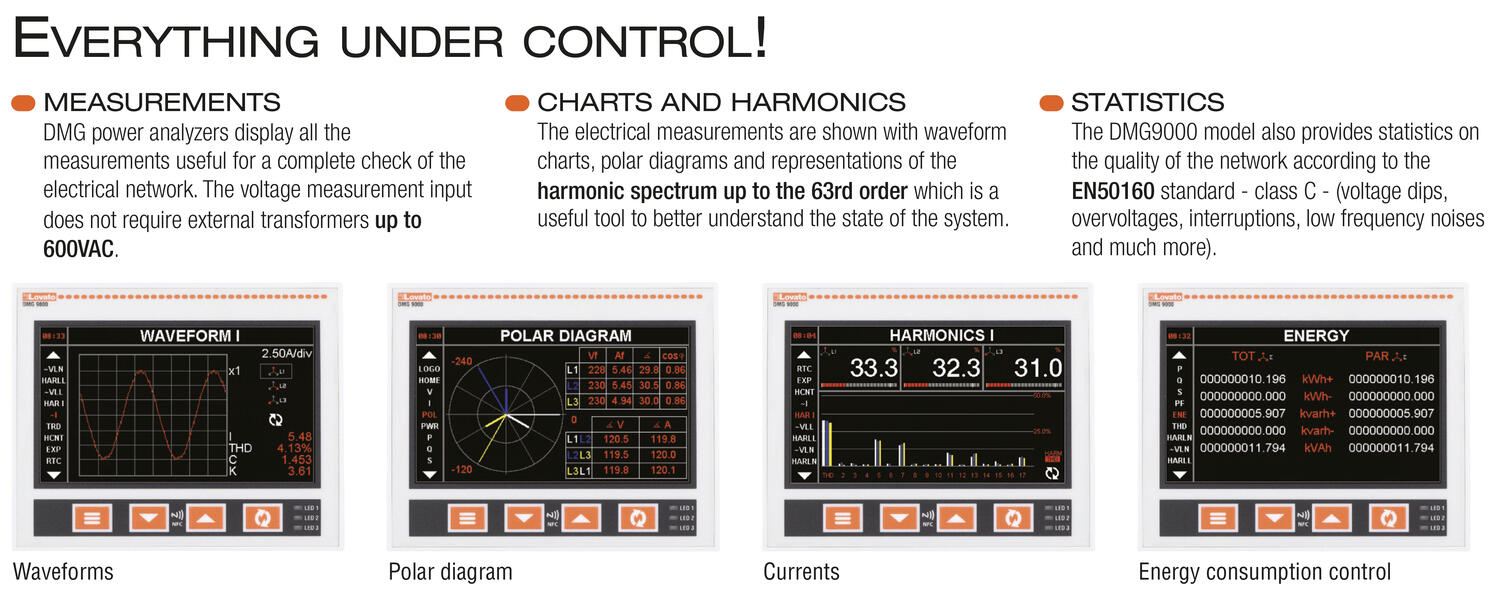

2022 er året da vi utvider vårt sortiment fra Lovato med en nyutviklet nettanalysator/multiinstrument. Lovato`s nye serie nettanalysatorer finnes i fire ulike utførelser fra DMG7500 til DMG9000, der alle modeller har en ny oppdatert widescreen med LCD fargedisplay. Med hjelp av fargedisplay og tydelige trykknapper kan man enkelt lese av nettanalysatorens verdier og funksjoner med forskjellige ulike oppsett for visuell tydelighet.
For å gjøre dette mest mulig brukervennlig, kan man programmere LED indikatorer på produktets display. Her kan du for eksempel tilpasse produktet etter dine behov, man kan styre hva de ulike LED indikeringene står for. For eksempel status av digitale innganger eller utganger. Pågående kommunikasjon og indikasjon av energi forbruk.
Nettanalysatorene har også innebygget PLS logikk, med hjelp av dette kan analysatoren utføre enkle funksjoner, eksempel tidsfunksjoner, alarm og digitale innganger. Disse funksjoner kan du enkelt programmeres med hjelp av Lovatos gratis software Express.
Den nye serien har også NFC konfigurasjon. Takket være NFC funksjonen kan du enkelt konfigurere og modifisere parametere i Lovatos NFC app, dette kan gjøres selv om ikke spenningen er på. Appen er gratis finnes for både Android og IOS.

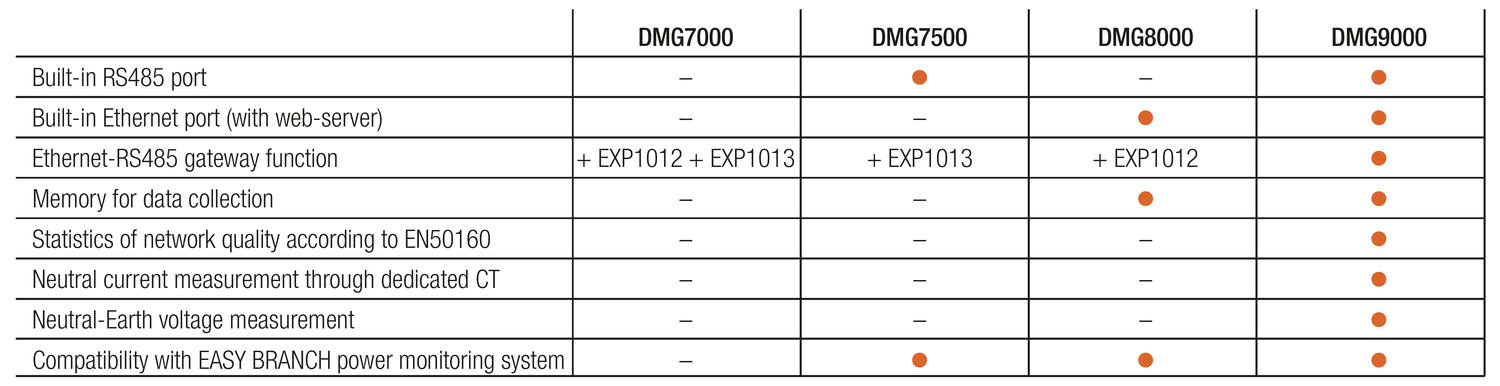

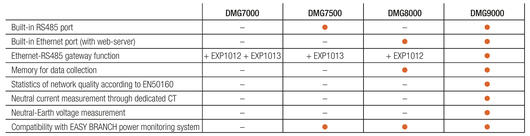

De nye modellene fra DMG7500 og oppover er også kompatible med Lovatos nyhet EASY BRANCH. Med hjelp av EASY BRANCH kan du spare både tid og penger ved installasjoner der du har flere målepunkter.
Ved sammenligning av vanlige måleinstrument og EASY BRANCH minsker du ikke bare antallet av kabler å trekke, samt at risikoen for feilkobling. Takket være RJ45 koblingen blir løsningen i prinsipp idiotsikker!
For å bygga ett EASY BRANCH system benytter du følgende produkter:
- Nettanalysator DMG7500 - 9000
- EXS0000 Bus modulen for EASY BRANCH
- EXS4... målemodul for strømtransformatorer og automatsikringer
- EXS1-3.... for elektronisk måling av automatsikringer eller passende strømtransformatorer.
Til sammen kan løsningen måle opp til 33 stk 3-fase eller 99 stk 1-fase.
Modulene EXS1... og EXS3... for elektronisk måling har en selvgjenkjenningsfunksjon sammen med strømmodulen den er tilkoblet til. Dette gjør det lettere for installatøren som da ikke behøver stille inn primærstrømmen for strømtranformatoren eller type av kobling (1-fase, 3-fase). En LED indikerer den korrekte spenningen på den elektroniske strømtransformatoren, mens en annen LED på EXS4000 modulen indikerer at den er korrekt koplet.
For å gjøre hele installasjonen enda enklere behøves heller ingen spesielle kabler - en standard Cat.6 Ethernet kabel er alt som kreves.
Tradisjonell måling sammenlignet med EASY BRANCH
Vid en måling av 4 stk 3-fase laster som er overvåket i et elektronisk panel:
- EASY BRANCH: 1 Nettanalysator, 1 stk EXS0000 bus modul, 1 stk EXS4000, 4 stk elektroniske strømtransformatorer og kun 5 stk Ethernetkabler.
- Tradisjonelt system: 1 HMI, 4 stk nettanalysatorer, 12 stk strømtransformatorer, 32 kabler.

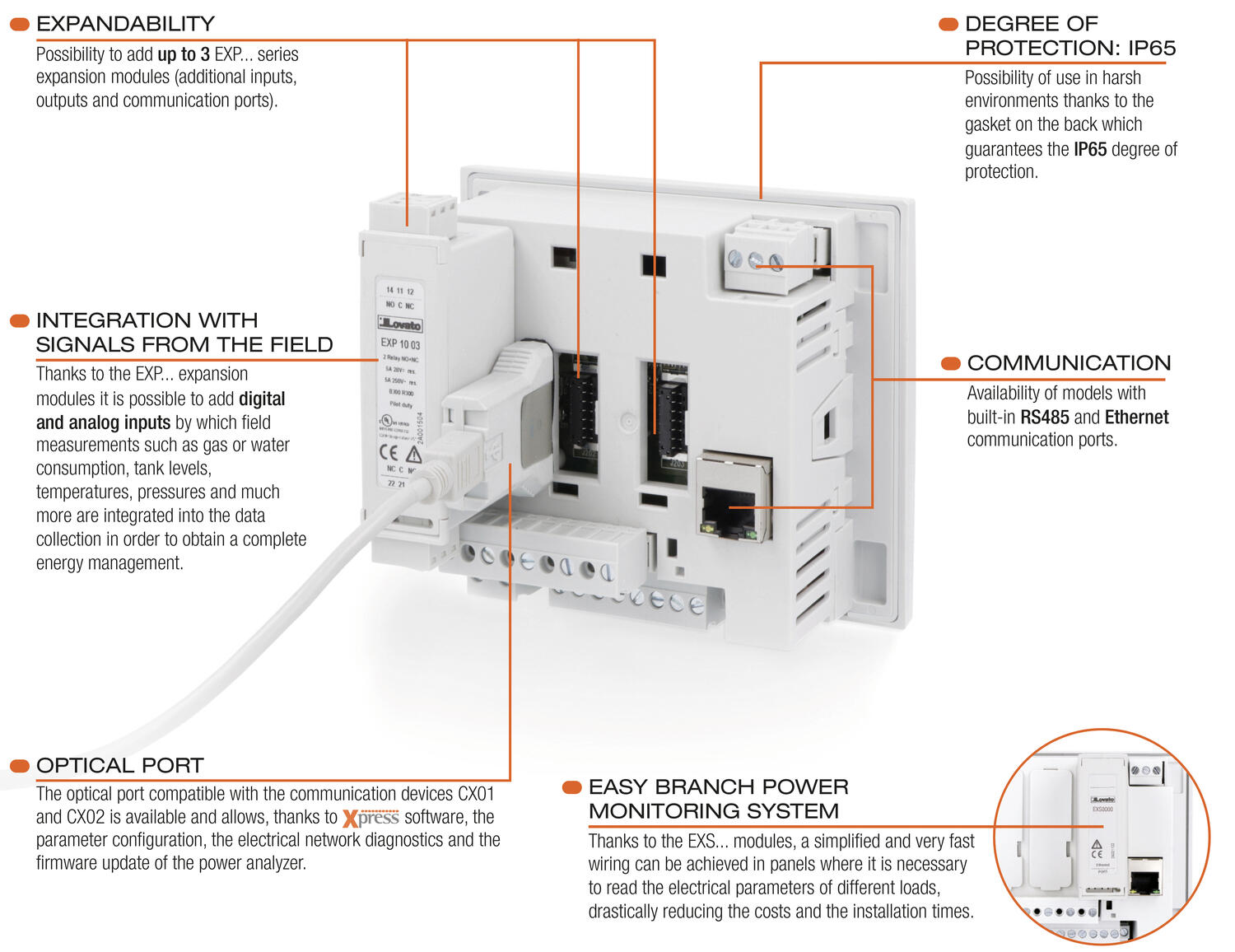

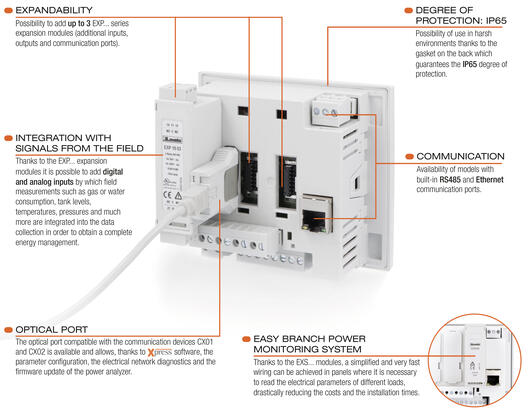

- Widescreen colour LCD 4,3"
- Ekspanderbar
- NFC konfigurerbar
- Kompatibel med EASY BRANCH SYSTEM
- 92 x 92 mm hull
Valgt variant
Tekniske data
| Antall ekspansjonsmoduler maks. | 3 pc |
|---|---|
| Effektforbruk | 6 W |
| Effektforbruk | 15 VA |
| Ekspanderbar | Ja |
| Frekvens maks. | 360 Hz |
| Frekvens min. | 45 Hz |
| Godkjenninger | CSA C22.2-N°14, EN61000-6-2, EN61000-6-3, EN61010-1, UL 508 |
| IP-klasse front | IP65 |
| IP-klasse tilkobling | IP20 |
| Kompatibel med EASY BRANCH | Nei |
| Matespenning AC maks. | 264 V AC |
| Matespenning AC min. | 90 V AC |
| Matespenning DC maks. | 300 V DC |
|---|---|
| Matespenning DC min. | 100 V DC |
| Montering | Panelmontering |
| Målenøyaktighet spenning (L-L) | ±0,2 % (80...830 V AC) |
| Målenøyaktighet spenning (L-N) | ±0,2 % (50...480 V AC) |
| Oppbevaringstemperatur fra | -30 °C |
| Oppbevaringstemperatur til | 80 °C |
| Temperaturområde drift fra | -20 °C |
| Temperaturområde drift til | 60 °C |
| Type måleverdi | True RMS |
| Vekt | 0,412 kg |
Produktbeskrivelse
2022 er året da vi utvider vårt sortiment fra Lovato med en nyutviklet nettanalysator/multiinstrument. Lovato`s nye serie nettanalysatorer finnes i fire ulike utførelser fra DMG7500 til DMG9000, der alle modeller har en ny oppdatert widescreen med LCD fargedisplay. Med hjelp av fargedisplay og tydelige trykknapper kan man enkelt lese av nettanalysatorens verdier og funksjoner med forskjellige ulike oppsett for visuell tydelighet.
For å gjøre dette mest mulig brukervennlig, kan man programmere LED indikatorer på produktets display. Her kan du for eksempel tilpasse produktet etter dine behov, man kan styre hva de ulike LED indikeringene står for. For eksempel status av digitale innganger eller utganger. Pågående kommunikasjon og indikasjon av energi forbruk.
Nettanalysatorene har også innebygget PLS logikk, med hjelp av dette kan analysatoren utføre enkle funksjoner, eksempel tidsfunksjoner, alarm og digitale innganger. Disse funksjoner kan du enkelt programmeres med hjelp av Lovatos gratis software Express.
Den nye serien har også NFC konfigurasjon. Takket være NFC funksjonen kan du enkelt konfigurere og modifisere parametere i Lovatos NFC app, dette kan gjøres selv om ikke spenningen er på. Appen er gratis finnes for både Android og IOS.
De nye modellene fra DMG7500 og oppover er også kompatible med Lovatos nyhet EASY BRANCH. Med hjelp av EASY BRANCH kan du spare både tid og penger ved installasjoner der du har flere målepunkter.
Ved sammenligning av vanlige måleinstrument og EASY BRANCH minsker du ikke bare antallet av kabler å trekke, samt at risikoen for feilkobling. Takket være RJ45 koblingen blir løsningen i prinsipp idiotsikker!
For å bygga ett EASY BRANCH system benytter du følgende produkter:
- Nettanalysator DMG7500 - 9000
- EXS0000 Bus modulen for EASY BRANCH
- EXS4... målemodul for strømtransformatorer og automatsikringer
- EXS1-3.... for elektronisk måling av automatsikringer eller passende strømtransformatorer.
Til sammen kan løsningen måle opp til 33 stk 3-fase eller 99 stk 1-fase.
Modulene EXS1... og EXS3... for elektronisk måling har en selvgjenkjenningsfunksjon sammen med strømmodulen den er tilkoblet til. Dette gjør det lettere for installatøren som da ikke behøver stille inn primærstrømmen for strømtranformatoren eller type av kobling (1-fase, 3-fase). En LED indikerer den korrekte spenningen på den elektroniske strømtransformatoren, mens en annen LED på EXS4000 modulen indikerer at den er korrekt koplet.
For å gjøre hele installasjonen enda enklere behøves heller ingen spesielle kabler - en standard Cat.6 Ethernet kabel er alt som kreves.
Tradisjonell måling sammenlignet med EASY BRANCH
Vid en måling av 4 stk 3-fase laster som er overvåket i et elektronisk panel:
- EASY BRANCH: 1 Nettanalysator, 1 stk EXS0000 bus modul, 1 stk EXS4000, 4 stk elektroniske strømtransformatorer og kun 5 stk Ethernetkabler.
- Tradisjonelt system: 1 HMI, 4 stk nettanalysatorer, 12 stk strømtransformatorer, 32 kabler.
