Nettanalysator for 1-fase og 3-fase nett
DMG300
DMG300 multiinstrument / nettanalysator utviklet for å kombinere stor brukervennlighet med et stort antall avanserte funksjoner. Tross de små fysiske målene (kun 72 mm bredde) har disse samme ytelse som noen av de mest avanserte produktene på markedet. Displayet er enkelt og tydelig å se da det er et belyst grafisk LCD-display med 120 x 80 pixler.
Med separat driftsspenning samt mulighet for å tilkoble strømtransformatorer for måling av strøm gjør at DMG300 passer i LV-, MV- og HV-applikasjoner. Over 300 elektriske parametere kan avleses og inkluderer spenning- og strømovertone analyse opp til den 31 overharmoniske orden.
Side | Beskrivelse (navigering skjer med pil opp/ned) | Underliggende sider velges med hjelp av | ||||
1 | Fase-fase spenning - V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQ | HI | LO | AV |
| GR |
2 | Fase-N spenning - V(L1-N), V(L2-N), V(L3-N), V(L-N)EQ | HI | LO | AV |
| GR |
3 | Fase og N strøm - I(L1), I(L2), I(L3), I(N) | HI | LO | AV | MD | GR |
4 | Aktiv effekt - P(L1), P(L2), P(L3), P(TOT) | HI | LO | AV | MD | GR |
5 | Reaktiv effekt - Q(L1), Q(L2), Q(L3), Q(TOT) | HI | LO | AV | MD | GR |
6 | Tilsynelatende effekt - S(L1), S(L2), S(L3), S(TOT) | HI | LO | AV | MD | GR |
7 | Effektfaktor - PF(L1), PF(L2), PF(L3), PF(EQ) | HI | LO | AV |
| GR |
8 | Frekvens og asymmetri - F, ASY(VLL), ASY(VLN), ASY(I) | HI | LO | AV |
|
|
9 | Fase-fase total spenning overtoneinnhold - THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1) | HI | LO | AV |
| GR |
10 | Analyse av fase-fase spenningsovertoner - H2...31 V(L1-L2)-V(L2-L3)-V(L3-L1) |
|
|
|
|
|
11 | Bølgeform spenning, fase-fase | L1-L2 | L2-L3 | L3-L1 |
|
|
12 | Fase-N total spenning overtoneinnhold - THD-V(L1), THD-V(L2), THD-V(L3) | HI | LO | AV |
| GR |
13 | Analyse av fase-N spenningsovertoner - H2...31 V(L1)-V(L2)-V(L3) |
|
|
|
|
|
14 | Bølgeform spenning, fase-N | L1-N | L2-N | L3-N |
|
|
15 | Total strøm overtoneinnhold - THD-I(L1), THD-I(L2), THD-I(L3) | HI | LO | AV |
| GR |
16 | Analyse av strøm overtoner - H2...31 I(L1)-I(L2)-I(L3) |
|
|
|
|
|
17 | Bølgeform strøm | L1 | L2 | L3 |
|
|
18 | Energimåler - kWh+(TOT), kWh-(TOT), kvar+(TOT), kvar-(TOT), kVA(TOT) | PARTIAL | ||||
20 | Trendgraf |
| ||||
21 | Driftstidsmåler - Hr(TOT), Hr(Part) |
| ||||
27 | Informasjon om modell, versjon og serienummer |
| ||||
28 | Lovato logo |
| ||||
HI = Høyeste registrerte verdi
LO = Laveste registrerte verdi
AV = Gjennomsnittsverdi
MD = Maks. behov
GR = Stolpediagram
PARTIAL = Delverdi, kan nullstilles av brukeren
En del sider vises først når funksjonen for disse er aktivert, eksempelvis sider for alarm og angitte grenseverdier. Videre finnes også muligheten å skape 4 egne sider der man selv velger hva som skal vises.
DMG300 har innebygget IR-port, noe som gir mulighet for å benytte hele 3 stk. ekspansjonsmoduler i serie EXM. Blant annet kan brukeren selv velge ønsket tilkobling for kommunikasjon. RS232, RS485, USB eller Ethernet. Ekspansionsmodulen er 2 moduler bred (36 mm) og låses enkelt fast på siden av instrumentet. Mer informasjon om de EXM-modulene finnes under tilbehør.

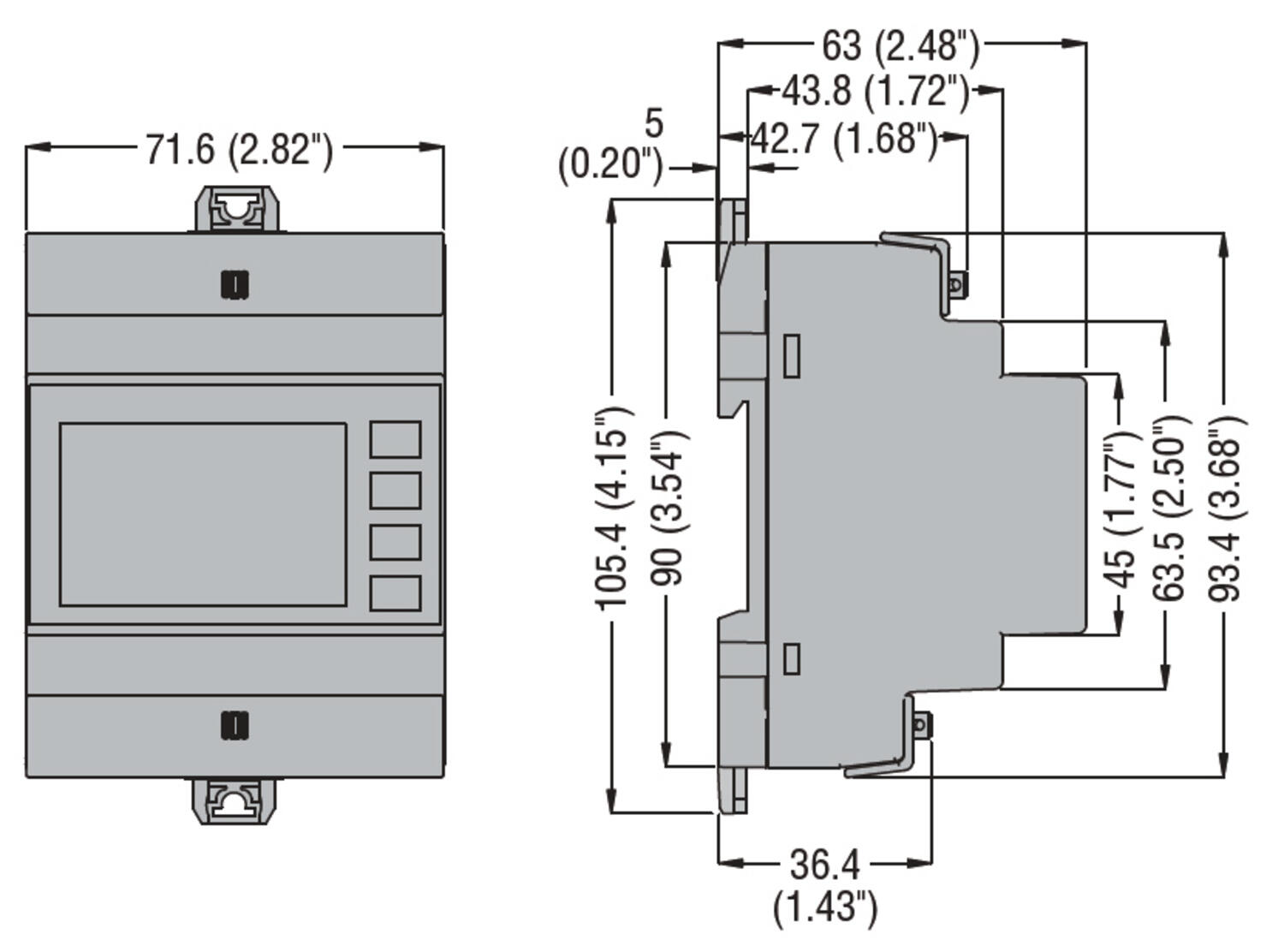

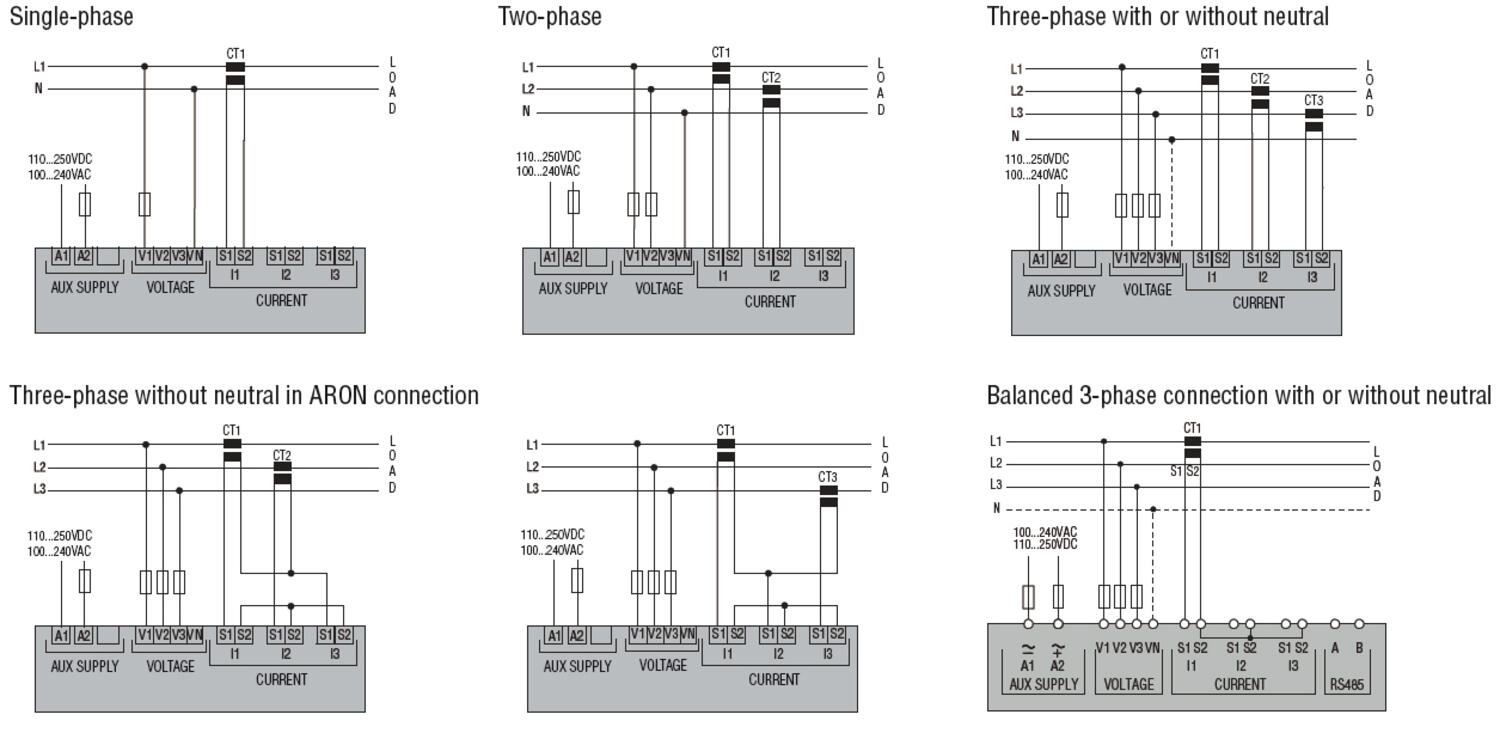

Innkoblingseksempel | |

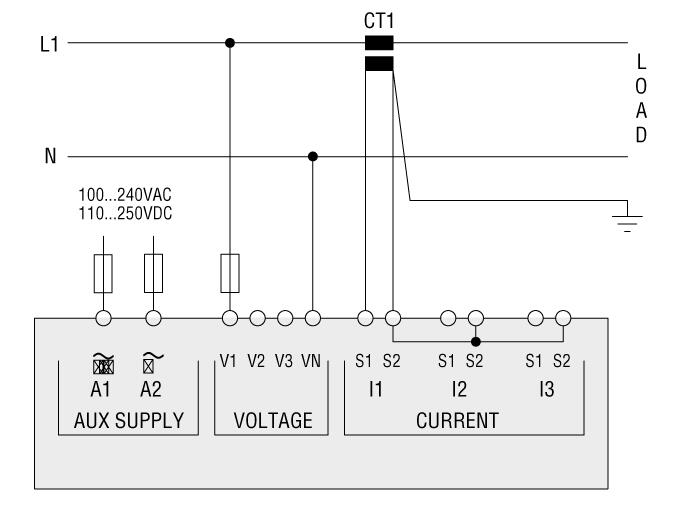

Innkobling, 3-fase med eller uten N | Innkobling, 1-fase måling |
|
|

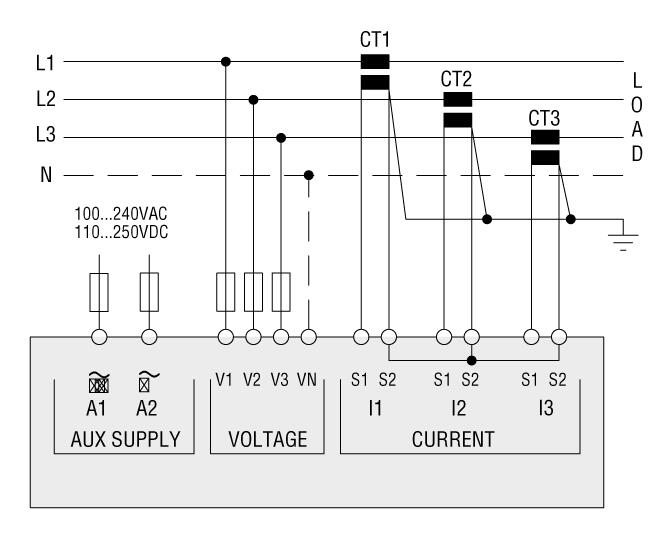

Innkobling, 3-fase med N - måling med strømtrafoer | |
- Grafisk LCD-display
- Ekspanderbar
- Bredde kun 72 mm
- Målespenning 20-830 V AC
- 0,2 % nøyaktighet / 31" orden
Valgt variant
Tekniske data
| Antall ekspansjonsmoduler maks. | 3 pc |
|---|---|
| Effektforbruk | 1,3 W |
| Effektforbruk | 3,2 VA |
| Ekspanderbar | Ja |
| Frekvens maks. | 66 Hz |
| Frekvens min. | 45 Hz |
| Godkjenninger | CSA C22.2-N°14, EN50470-3, EN61000-6-2, EN61000-6-3, EN61010-1, UL 508 |
| IP-klasse front | IP40 |
| IP-klasse tilkobling | IP20 |
| LED | Nei |
| Matespenning AC maks. | 240 V AC |
| Matespenning AC min. | 100 V AC |
| Matespenning DC maks. | 250 V DC |
| Matespenning DC min. | 110 V DC |
| Montering | DIN-skinne |
|---|---|
| Målenøyaktighet spenning (L-L) | ±0,2 % (50...830 V AC) |
| Måleområde strøm | For 5A-skala: 0,010-6A. For 1A-skala: 0,010-1,2A |
| Oppbevaringstemperatur fra | -30 °C |
| Oppbevaringstemperatur til | 80 °C |
| Temperaturområde drift fra | -20 °C |
| Temperaturområde drift til | 60 °C |
| Tilkobling driftsspenning og målespenning | 6x 0,2..4 mm² |
| Tilkobling strømtransformator og utgang | 6x 0,2..2,5 mm² |
| Tiltrekkingsmoment, driftsspenning og målespenning | 0,8 |
| Tiltrekkingsmpment, strømtransformator og utgang | 0,44 |
| Type måleverdi | True RMS |
| Vekt | 0,315 kg |
Produktbeskrivelse
DMG300 multiinstrument / nettanalysator utviklet for å kombinere stor brukervennlighet med et stort antall avanserte funksjoner. Tross de små fysiske målene (kun 72 mm bredde) har disse samme ytelse som noen av de mest avanserte produktene på markedet. Displayet er enkelt og tydelig å se da det er et belyst grafisk LCD-display med 120 x 80 pixler.
Med separat driftsspenning samt mulighet for å tilkoble strømtransformatorer for måling av strøm gjør at DMG300 passer i LV-, MV- og HV-applikasjoner. Over 300 elektriske parametere kan avleses og inkluderer spenning- og strømovertone analyse opp til den 31 overharmoniske orden.
Side | Beskrivelse (navigering skjer med pil opp/ned) | Underliggende sider velges med hjelp av | ||||
1 | Fase-fase spenning - V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQ | HI | LO | AV |
| GR |
2 | Fase-N spenning - V(L1-N), V(L2-N), V(L3-N), V(L-N)EQ | HI | LO | AV |
| GR |
3 | Fase og N strøm - I(L1), I(L2), I(L3), I(N) | HI | LO | AV | MD | GR |
4 | Aktiv effekt - P(L1), P(L2), P(L3), P(TOT) | HI | LO | AV | MD | GR |
5 | Reaktiv effekt - Q(L1), Q(L2), Q(L3), Q(TOT) | HI | LO | AV | MD | GR |
6 | Tilsynelatende effekt - S(L1), S(L2), S(L3), S(TOT) | HI | LO | AV | MD | GR |
7 | Effektfaktor - PF(L1), PF(L2), PF(L3), PF(EQ) | HI | LO | AV |
| GR |
8 | Frekvens og asymmetri - F, ASY(VLL), ASY(VLN), ASY(I) | HI | LO | AV |
|
|
9 | Fase-fase total spenning overtoneinnhold - THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1) | HI | LO | AV |
| GR |
10 | Analyse av fase-fase spenningsovertoner - H2...31 V(L1-L2)-V(L2-L3)-V(L3-L1) |
|
|
|
|
|
11 | Bølgeform spenning, fase-fase | L1-L2 | L2-L3 | L3-L1 |
|
|
12 | Fase-N total spenning overtoneinnhold - THD-V(L1), THD-V(L2), THD-V(L3) | HI | LO | AV |
| GR |
13 | Analyse av fase-N spenningsovertoner - H2...31 V(L1)-V(L2)-V(L3) |
|
|
|
|
|
14 | Bølgeform spenning, fase-N | L1-N | L2-N | L3-N |
|
|
15 | Total strøm overtoneinnhold - THD-I(L1), THD-I(L2), THD-I(L3) | HI | LO | AV |
| GR |
16 | Analyse av strøm overtoner - H2...31 I(L1)-I(L2)-I(L3) |
|
|
|
|
|
17 | Bølgeform strøm | L1 | L2 | L3 |
|
|
18 | Energimåler - kWh+(TOT), kWh-(TOT), kvar+(TOT), kvar-(TOT), kVA(TOT) | PARTIAL | ||||
20 | Trendgraf |
| ||||
21 | Driftstidsmåler - Hr(TOT), Hr(Part) |
| ||||
27 | Informasjon om modell, versjon og serienummer |
| ||||
28 | Lovato logo |
| ||||
HI = Høyeste registrerte verdi
LO = Laveste registrerte verdi
AV = Gjennomsnittsverdi
MD = Maks. behov
GR = Stolpediagram
PARTIAL = Delverdi, kan nullstilles av brukeren
En del sider vises først når funksjonen for disse er aktivert, eksempelvis sider for alarm og angitte grenseverdier. Videre finnes også muligheten å skape 4 egne sider der man selv velger hva som skal vises.
DMG300 har innebygget IR-port, noe som gir mulighet for å benytte hele 3 stk. ekspansjonsmoduler i serie EXM. Blant annet kan brukeren selv velge ønsket tilkobling for kommunikasjon. RS232, RS485, USB eller Ethernet. Ekspansionsmodulen er 2 moduler bred (36 mm) og låses enkelt fast på siden av instrumentet. Mer informasjon om de EXM-modulene finnes under tilbehør.
Innkoblingseksempel | |
Innkobling, 3-fase med eller uten N | Innkobling, 1-fase måling |
|
|
Innkobling, 3-fase med N - måling med strømtrafoer | |
