CAL CONTROLS
PID regulator
Max Vu

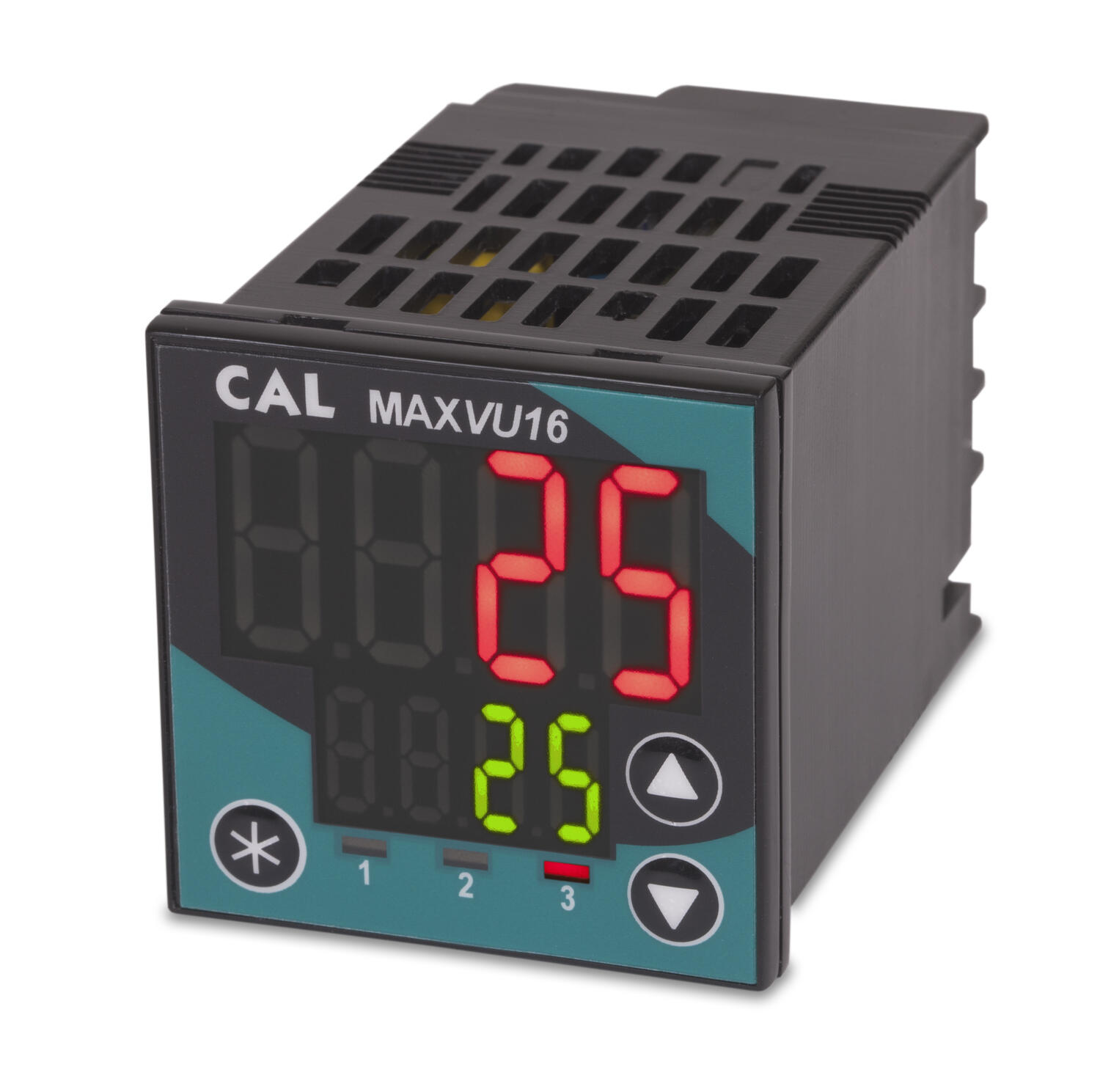

Serie MAXVU har et stort og tydelig display. Sifferhøyde er hele 18 mm for erverdi og 10 mm for børverdi. Den har kraftig lysintensitet og displayet synes også bra fra siden og i omgivelser med sterkt lys.
| |
Dette er en enkel regulator for typiske standard applikasjoner f.eks. for varme styringer der enkel programmering i kombinasjon med en lav pris er det man søker. Grunnprogrameringen har produsenten sett mye på og det tar mindre enn et minutt å stille inn de vanligste start-parameterne.
Max Vu finnes med to eller tre utganger som kan kombineres med rele der man styrer en kontaktor eller magnetventil, logikk utgang der man styrer statiske releer. |
|
Det finnes også en software der man kan gjøre alle instillinger mer oversiktlig og lagre for kommene behov. Dette er anvendelig for serieproduksjon.
Panelstørrelse er 48x48 mm, |
|
MAXVU kan brukes i applikasjoner som pakkemaskiner, ovner, plastmaskiner, gummimaskiner og generelle varmestyringer. | |
Kort beskrivelse:
• Universell innsignal: termoelement, PT100, 4-20 mA/0-10 V m.fl. • To eller tre utganger; rele eller logikk • Flere alarmfunksjoner, med eller uten låsing • Forenkler programmering – ti oppstart trinn • Timerfunksjon; startforsinkelse • Programmeres med tre knapper eller programvare | |
|
|

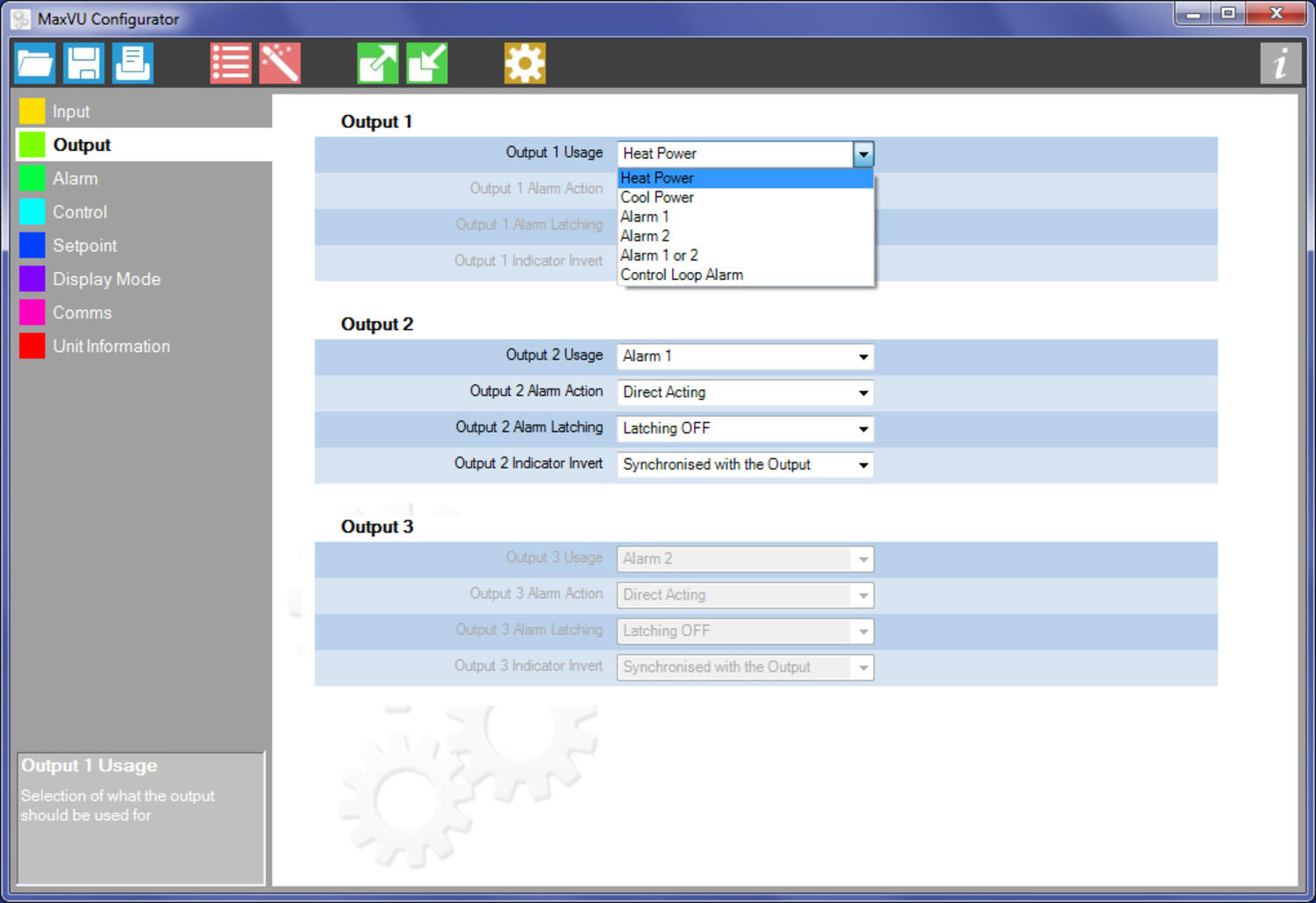

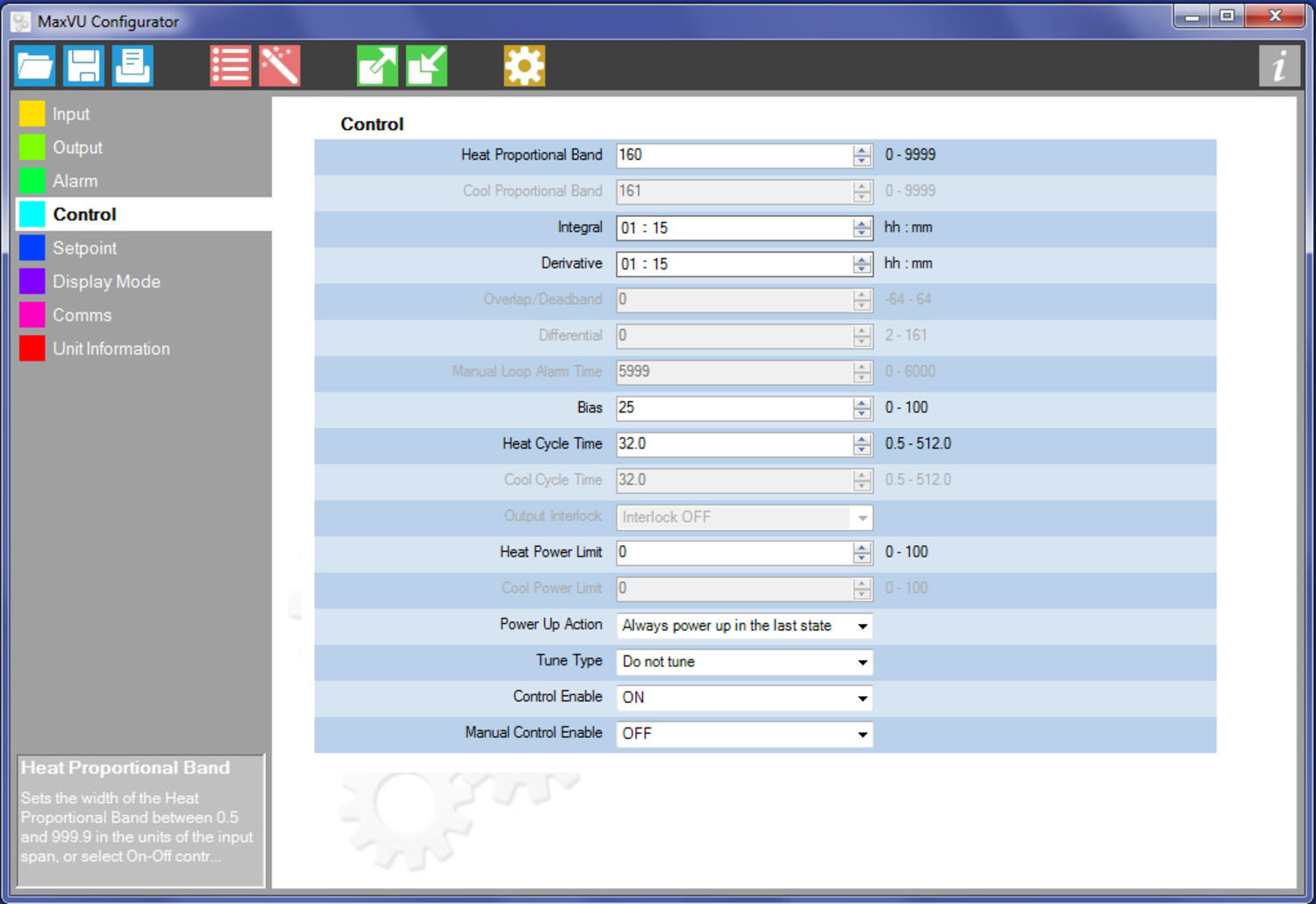

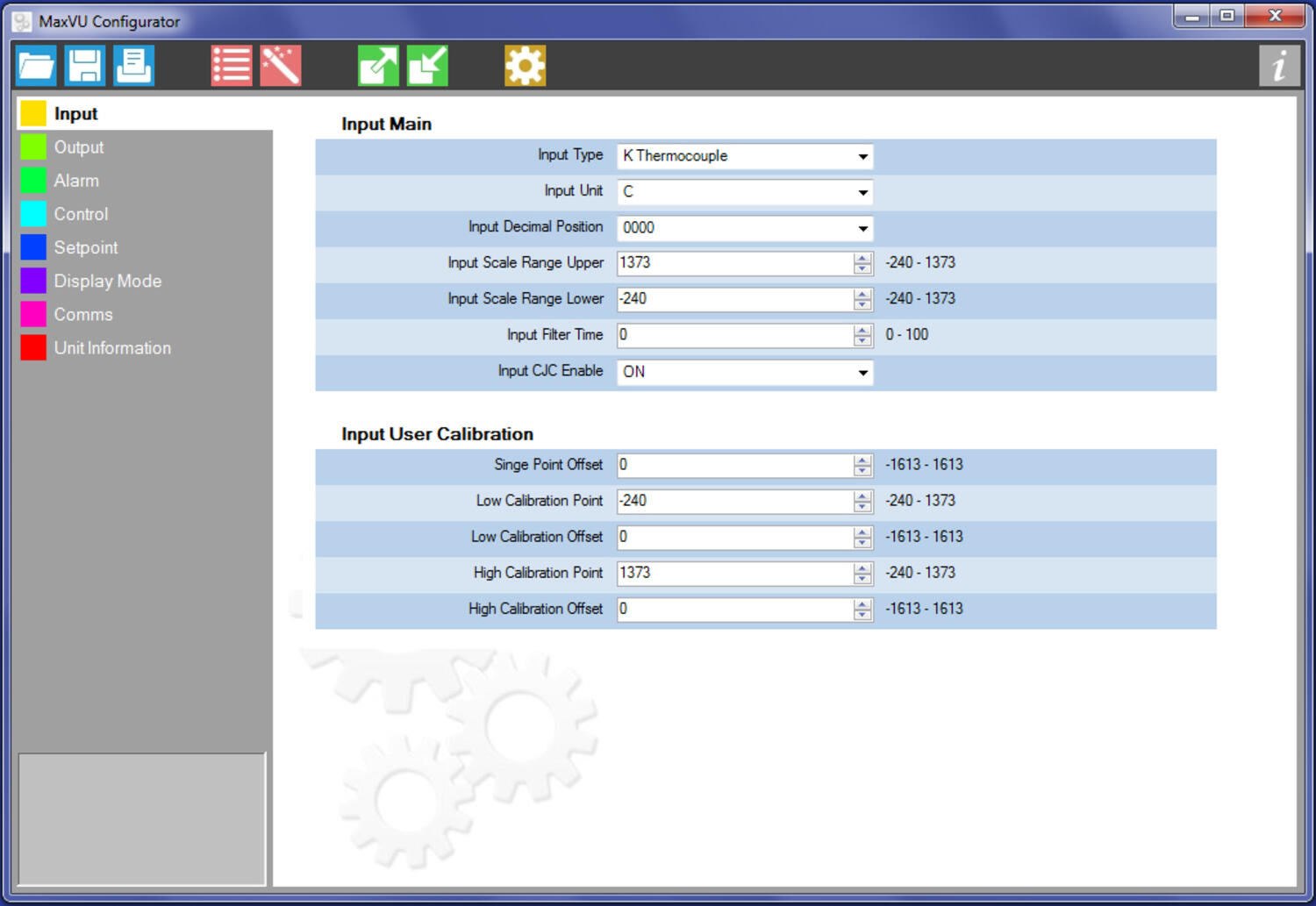

Programvare
I en oversiktlig programvare kan man gjøre alle instillinger som kan lagres eller skrives ut for kommende behov, noe som er anvendelig i serieproduksjon eller for dokumentasjon til senere bruk.
Man går trinnvis gjennom de ulike bildene som ligger sortert etter funksjon, hver funksjon har drop-down-menyer.

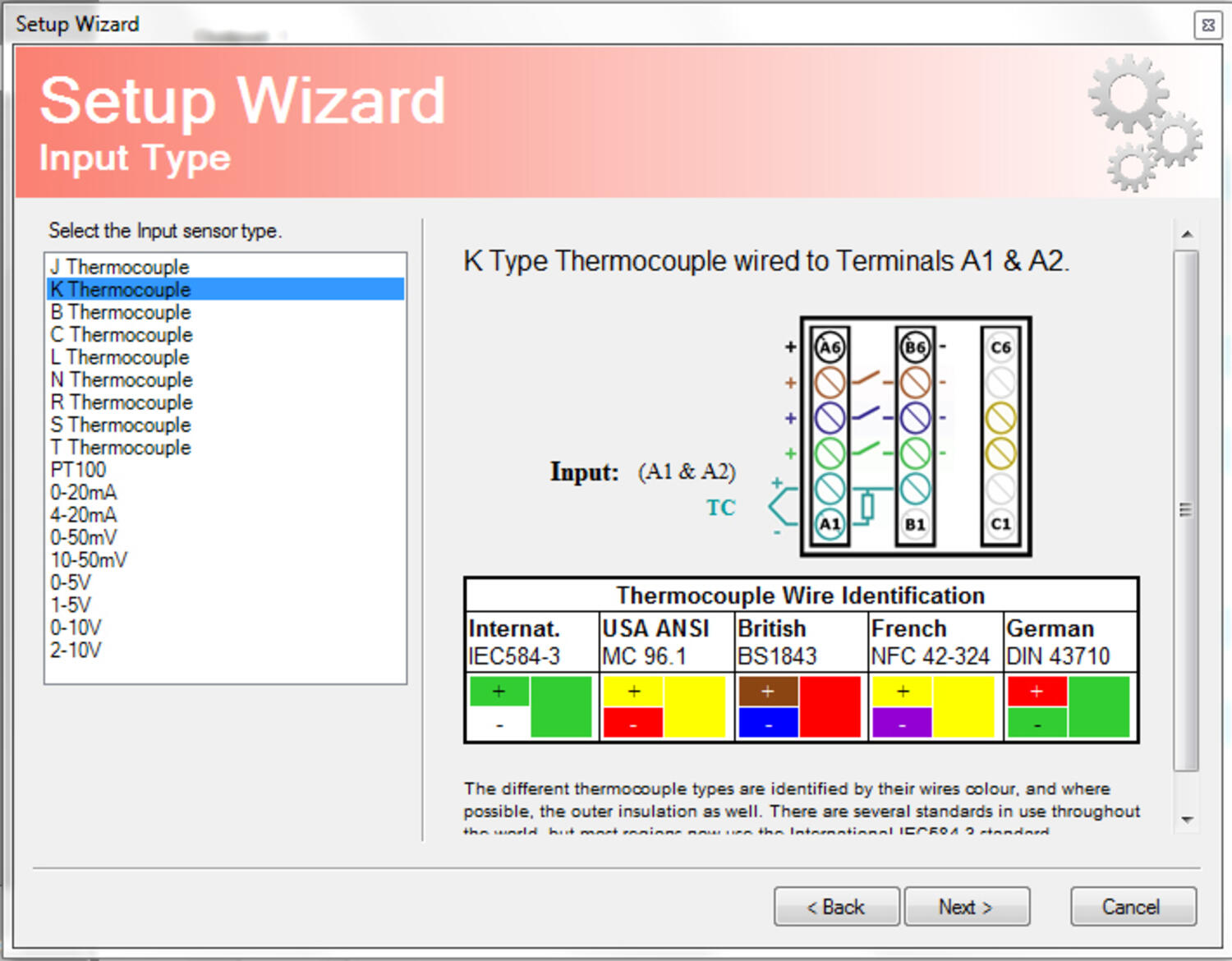

Det finnes en "Set-up-wizard" hvor man får ytterligere hjelp. f.eks. med innkobling mm.
Se ekempel på skjermbildene nedenfor under tekniske illustrasjoner.
- Panelmontert
- PT100, termoelement, 4-20 mA, 0-10 V mm
- 48 x 48 mm hull
- 2 eller 3 utganger
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Innsignal | PT100, 3-leder, Termoel. J,K,N,R,S,T,L,B,C, 4-20 mA, 0-10 V |
| Sample | 4 g / sekund |
| Kalibrering | ±0,25 % av full skala ±1 °C |
| Digital innsignal | Nei |
Utgangsdata |
|
| Utgang | Logik (SSR), 1x Relé |
| Releutgang | 2 A, 250 V AC, resistiv last |
| Reléfunksjon | Sluttende eller brytende (programmerbar) |
| Logikkutgang | >10 V DC @ 20 mA (ikke isolert fra inngang og annen SSR-utgang) |
Display & Funksjon |
|
| Antall siffer | 4 |
| Høyde på siffer | 18 mm / 10,2 mm |
| Display viser | 0,0 eller 0 |
| Indikering | Rød LED |
| Type av regulering | PID eller on/off (Termostat funk.) |
| Alarm | Over, under, band-alarm |

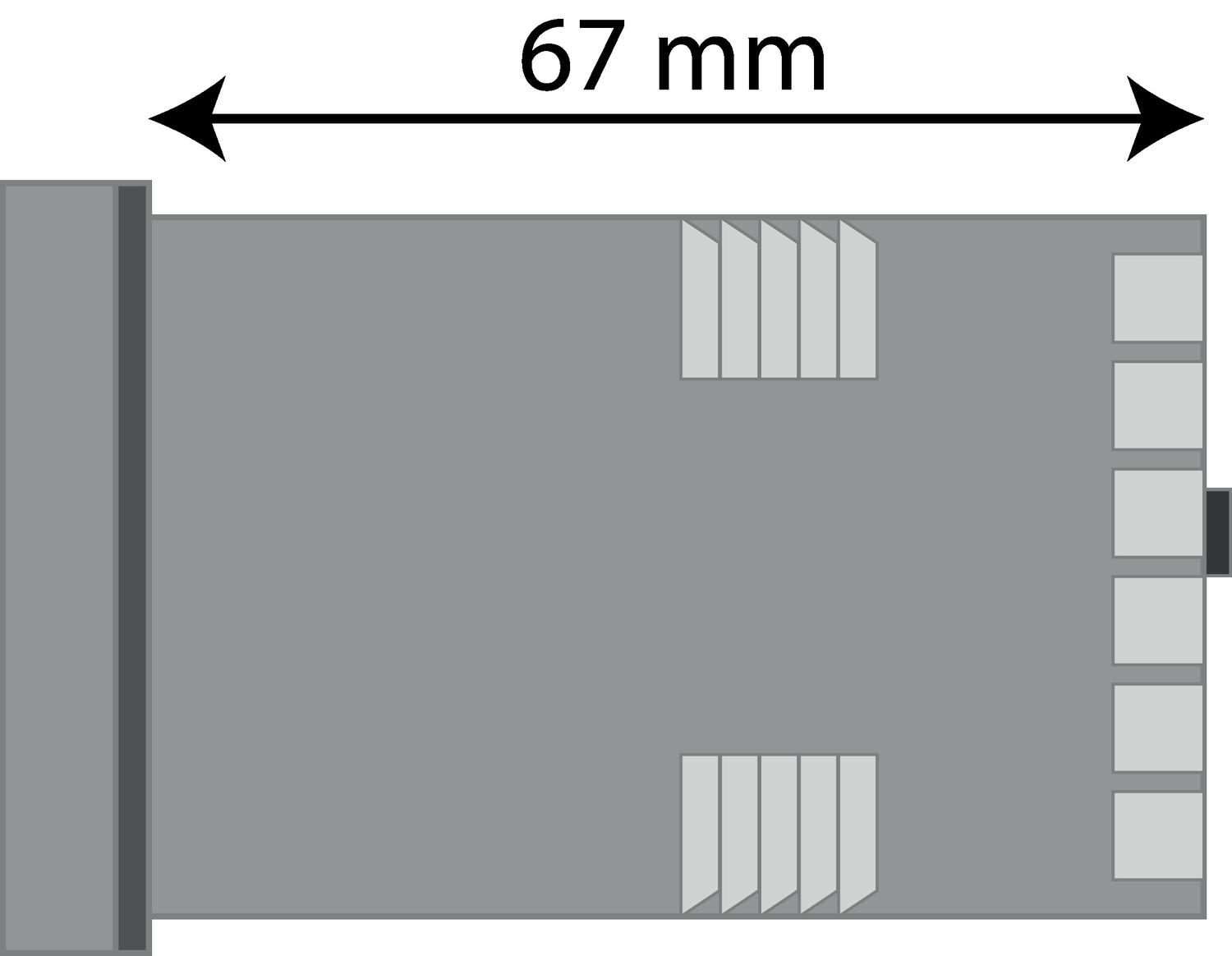

Mekanisk data |
|
|---|---|
| Montering | Panelmontering |
| Panelstørrelse | 48x48 mm |
| IP-klasse front | IP65 |
| Materiale kapsling | Polykarbonat |
| Vekt | 80 g |
Generell data |
|
| Matespenning | 110-240 V AC |
| Frekvens | 50-60 Hz |
| Galvanisk isolasjon | Mellom manøverspenning og inngang/utgang |
| Temperaturtoleranse hus til | 55 °C |
| Oppbevaringstemperatur fra | -20 °C |
| Oppbevaringstemperatur til | 80 °C |
| Fukttålighet | 20 % - 95 % Rh, ikke kondenserende |
| Godkjenninger | CE, CSA, EMC, UL |
Produktbeskrivelse
Serie MAXVU har et stort og tydelig display. Sifferhøyde er hele 18 mm for erverdi og 10 mm for børverdi. Den har kraftig lysintensitet og displayet synes også bra fra siden og i omgivelser med sterkt lys.
| |
Dette er en enkel regulator for typiske standard applikasjoner f.eks. for varme styringer der enkel programmering i kombinasjon med en lav pris er det man søker. Grunnprogrameringen har produsenten sett mye på og det tar mindre enn et minutt å stille inn de vanligste start-parameterne.
Max Vu finnes med to eller tre utganger som kan kombineres med rele der man styrer en kontaktor eller magnetventil, logikk utgang der man styrer statiske releer. |
|
Det finnes også en software der man kan gjøre alle instillinger mer oversiktlig og lagre for kommene behov. Dette er anvendelig for serieproduksjon.
Panelstørrelse er 48x48 mm, |
|
MAXVU kan brukes i applikasjoner som pakkemaskiner, ovner, plastmaskiner, gummimaskiner og generelle varmestyringer. | |
Kort beskrivelse:
• Universell innsignal: termoelement, PT100, 4-20 mA/0-10 V m.fl. • To eller tre utganger; rele eller logikk • Flere alarmfunksjoner, med eller uten låsing • Forenkler programmering – ti oppstart trinn • Timerfunksjon; startforsinkelse • Programmeres med tre knapper eller programvare | |
|
|
Programvare
I en oversiktlig programvare kan man gjøre alle instillinger som kan lagres eller skrives ut for kommende behov, noe som er anvendelig i serieproduksjon eller for dokumentasjon til senere bruk.
Man går trinnvis gjennom de ulike bildene som ligger sortert etter funksjon, hver funksjon har drop-down-menyer.
Det finnes en "Set-up-wizard" hvor man får ytterligere hjelp. f.eks. med innkobling mm.
Se ekempel på skjermbildene nedenfor under tekniske illustrasjoner.
