KÜBLER
Digitalt display, Codix 531/532

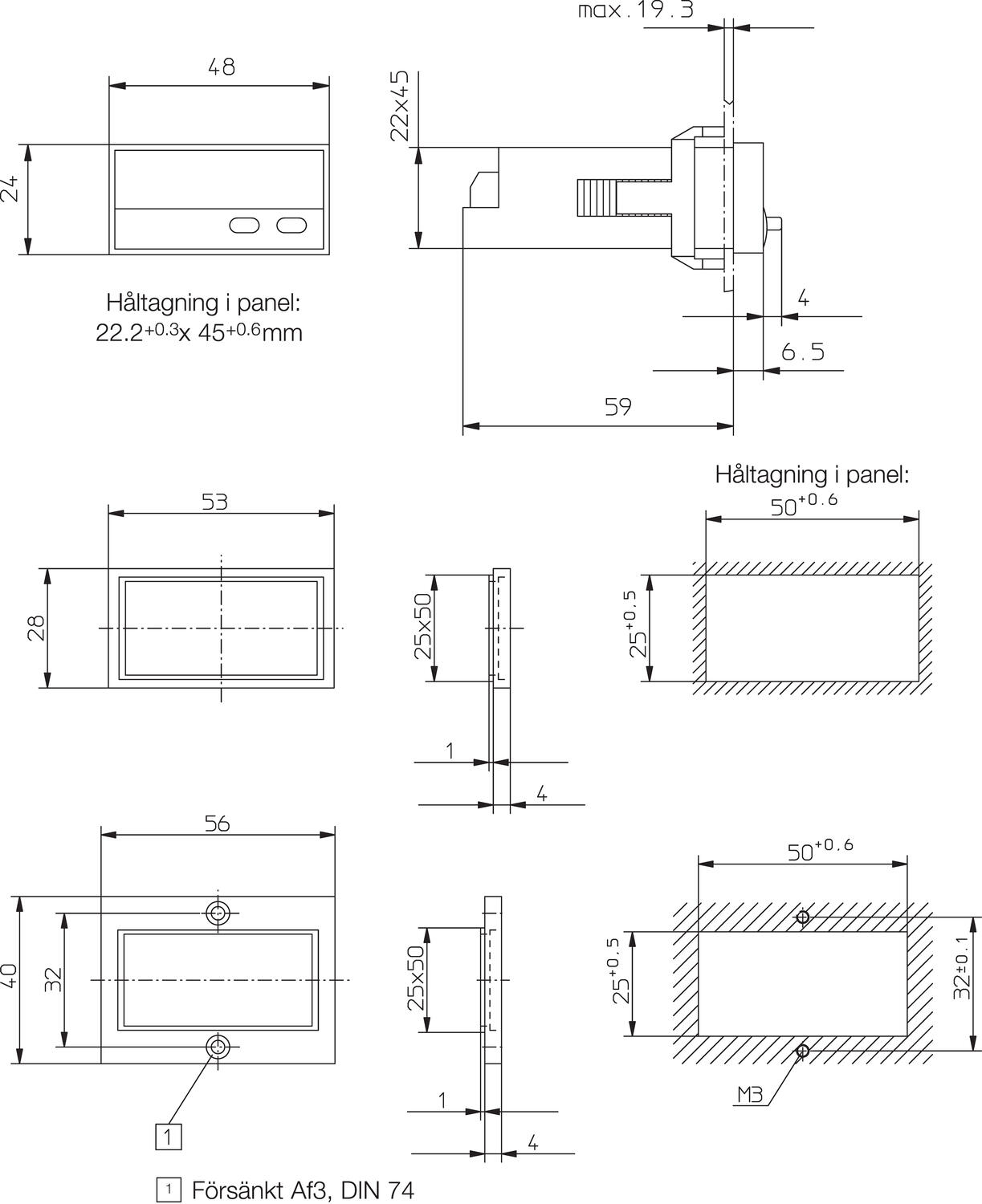

22 x 45 mm hull (24 x 48 mm utv.)

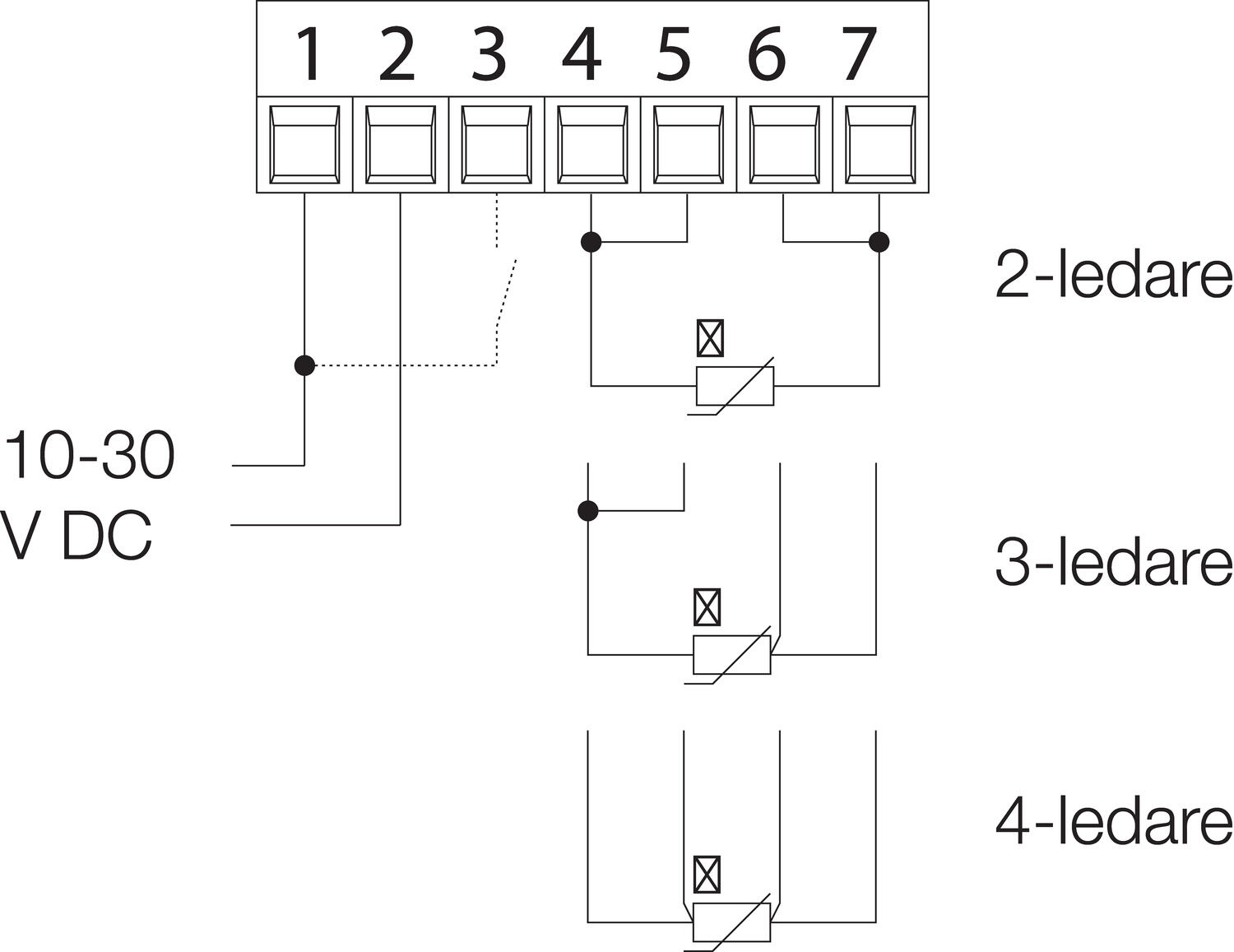

Codix 531: Temperaturinstrument for PT100 (2-, 3- og 4-leders tilkobling) og Ni100.
Codix 532: Temperaturinstrument for termoelementer (type J, K og N, ekstern eller intern kompensasjon for kuldepunkt).
Skjermvisning, desimalpunkt og sensortype er programmert med knappene i et lett forståelig menysystem.
Kompensasjon for kabelresistans kan programmeres (maks. 20 ohm). Innstillingene lagres i EEPROM (10 år), dvs. instrumentet har ikke batteri som må byttes.
Displayet kan vise gjeldende verdi, minimumsverdi og maksimumsverdi. Velges med høyre knapp, kan også tilbakestilles. Instrumentet har en sperrefunksjon; Hvis inngang 4 er koblet til et høyt styresignal, fryses visningsverdien for gjeldende verdi. Displayet viser også sensoravbrudd (Err 4).
Instrumentet leveres med monteringsbrakett, ramme for panelhull 25x50 mm, ramme for panelhull 25x50 mm med skruehull, tetting, selvklebende etiketter for forskjellige enheter og manual (engelsk, tysk, fransk).
Inngangssignaler og temperaturområder:
PT100 | -199.9 °C til +850.0 °C |
Ni100 | -60.0 °C til +250.0 °C |
|
|
Type J (jern-konstantan /Fe-CuNi) | 0 °C til +1200.0 °C |
Type K (NiCr-NiAl) | -200.0 °C til +1372.0 °C |
Type N (NiCrSi-NiSi) | -200.0 °C til +1300.0 °C |
- Inn: PT100, termoelem. J,K,N
- Automatisk lagring av maks/min
- Driftsspenning 10-30 V DC
- Fem siffer, 8 mm høye
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Innsignal | PT100 , Ni100 (2-,3- eller 4-leder) |
| Digital innsignal | Nei |
Display & Funksjon |
|
| Antall siffer | 5 |
| Siffer høyde | 8 mm |
| Farge på siffer | Rød |
Mekanisk data |
|
| Montering | Panelmontering |
| Panelstørrelse | 24x48 mm |
| IP-klasse | IP65 |
| Materiale | Polykarbonat |
| Vekt | 50 g |
Generell data |
|
|---|---|
| Driftspenning DC min. | 10 V |
| Driftspenning DC maks. | 30 V |
| Egetforbruk | Maks. 40 mA |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 65 °C |
| Oppbevaringstemperatur fra | -25 °C |
| Oppbevaringstemperatur til | 70 °C |
| Godkjenninger | CE, EMC, UL |
| Nøyaktighet | 0,1 % |
| Måleområde temperatur | PT100: -199 - 850°C, Ni100: -60 - 250°C |
| Polaritetsbeskyttelse | Ja |
| Terminering | Skrutilkobling |
| Oppløsning | 5 ganger / sek |
| Linearitet | < 0,2 % full scale |
Produktbeskrivelse
Codix 531: Temperaturinstrument for PT100 (2-, 3- og 4-leders tilkobling) og Ni100.
Codix 532: Temperaturinstrument for termoelementer (type J, K og N, ekstern eller intern kompensasjon for kuldepunkt).
Skjermvisning, desimalpunkt og sensortype er programmert med knappene i et lett forståelig menysystem.
Kompensasjon for kabelresistans kan programmeres (maks. 20 ohm). Innstillingene lagres i EEPROM (10 år), dvs. instrumentet har ikke batteri som må byttes.
Displayet kan vise gjeldende verdi, minimumsverdi og maksimumsverdi. Velges med høyre knapp, kan også tilbakestilles. Instrumentet har en sperrefunksjon; Hvis inngang 4 er koblet til et høyt styresignal, fryses visningsverdien for gjeldende verdi. Displayet viser også sensoravbrudd (Err 4).
Instrumentet leveres med monteringsbrakett, ramme for panelhull 25x50 mm, ramme for panelhull 25x50 mm med skruehull, tetting, selvklebende etiketter for forskjellige enheter og manual (engelsk, tysk, fransk).
Inngangssignaler og temperaturområder:
PT100 | -199.9 °C til +850.0 °C |
Ni100 | -60.0 °C til +250.0 °C |
|
|
Type J (jern-konstantan /Fe-CuNi) | 0 °C til +1200.0 °C |
Type K (NiCr-NiAl) | -200.0 °C til +1372.0 °C |
Type N (NiCrSi-NiSi) | -200.0 °C til +1300.0 °C |
