LOVATO

Lastskillebrytere for panelmontering 16-160 A

GA..C

KOMPAKT STØRRELSE

De 3-polede 16-40 A bryterne er bare 36 mm brede og 63-125 A bryterne er 70 mm brede.



MODULÆRE

Lastbryterne leveres som 3-polet, men 4de pol kan kjøpes separat. Man får også N-, JORD- og signalkontakter som kan monteres på begge sider av bryteren uten verktøy.











Les mer
  • 3-polt bryter
  • For panelmontering
  • IEC 60947-3

Valgt variant

Flere varianter
Direktelink til produsentens nettside med CAD, godkjenninger mm

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Lydfiler

Valgt variant

Tekniske data

Antall poler 3
Bredde 36 mm
Bryteevne AC23 A 400 V 320 A
Dybde 73,5 mm
Godkjenninger CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
Hestekrefter 240V 5
Hestekrefter 480V 10
Hestekrefter 600V 10
Høyde 78 mm
IEC Normert strøm Ie AC21A 400 V 16 A
IEC Normert strøm Ie AC21A 500 V 16 A
IEC Normert strøm Ie AC21A 690 V 16 A
IEC Normert strøm Ie AC22A 400 V 16 A
IEC Normert strøm Ie AC22A 500 V 16 A
IEC Normert strøm Ie AC22A 690 V 16 A
IEC Normert strøm Ie AC23A 400 V 16 A
IEC Normert strøm Ie AC23A 500 V 16 A
IEC Normert strøm Ie AC23A 690 V 11 kW
IEC-normert driftstrøm Ie AC23A/690V 16 A
Isolasjonsspenning (Ui) 1000 V
Kortslutningsverdier 5 kA
Kortslutningsytelse med sikring RK5/30
Korttidsstrøm Icw rms 0,8 kA
Maksimal driftsspenning 600 V
Merkestrøm 16 A
Montering Panelmontering
Motorens full last-strøm (FLA) –trefase 240V 15,2 A
Motorens full last-strøm (FLA) –trefase 480V 14 A
Motorens full last-strøm (FLA) –trefase 600V 11 A
Nominell kortslutningsstrøm rms 50 kA
Oppbevaringstemperatur fra -40 °C
Oppbevaringstemperatur til 70 °C
Sluttestrøm AC23 A 400 V 400 A
Støtspenning puls (Pollution 3) 8 kV
Temperaturområde drift fra -25 °C
Temperaturområde drift til 55 °C
Termisk merkestrøm fri luft 16 A
Tilkoblingsareal 0,75-16 mm²
Tiltrekkingsmoment maks. 2
Tiltrekkingsmoment min. 1,8
Vekt 0,146 kg

Nedlastbare filer

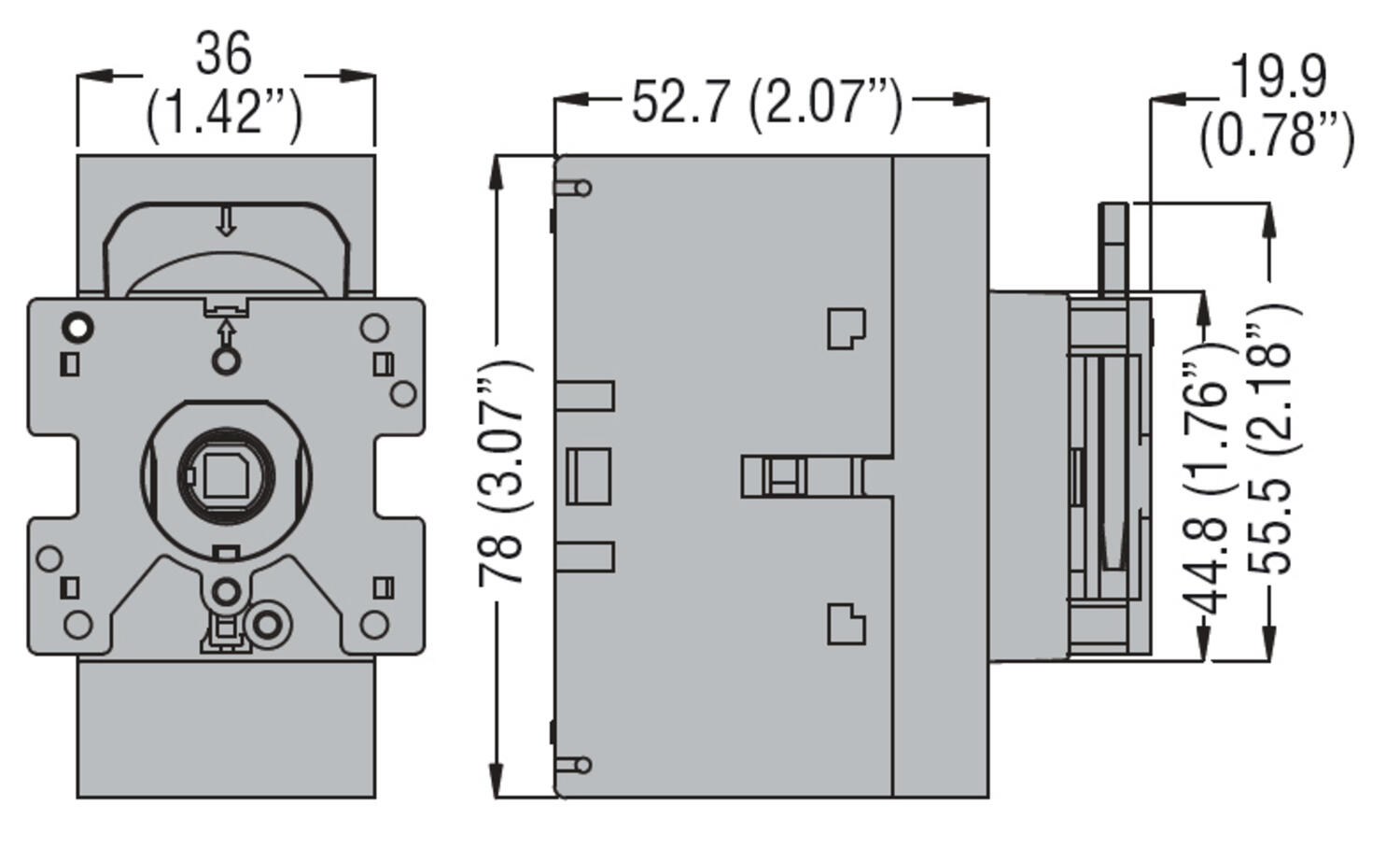

Mål og innkobling

Produktbeskrivelse

KOMPAKT STØRRELSE

De 3-polede 16-40 A bryterne er bare 36 mm brede og 63-125 A bryterne er 70 mm brede.



MODULÆRE

Lastbryterne leveres som 3-polet, men 4de pol kan kjøpes separat. Man får også N-, JORD- og signalkontakter som kan monteres på begge sider av bryteren uten verktøy.











Tilbehør

Relaterte produkter



Lydfiler

Her er noen lydfiler

Relatert

Knapper og lastbrytere fra Baco for en tryggere arbeidsplass
Produktnyheter

Knapper og lastbrytere for en tryggere arbeidsplass

En trygg arbeidsplass handler ikke bare om verneutstyr og rutiner. I det daglige arbeidet er det ofte de små detaljene som avgjør hvor sikker arbeidsmiljøet faktisk blir. For den som jobber tett på maskiner, styresystemer og elektriske installasjoner, er hvert knappetrykk, hver frakobling og hver visuell indikasjon en viktig del av sikkerhetskjeden.

I industrien er det nettopp de små komponentene som kan utgjøre den store forskjellen, en knapp som reagerer umiddelbart, en bryter som tydelig viser at strømmen er brutt, eller en lysindikator som fjerner all tvil.

Baco nødstoppknapper for skogsmaskiner
Produktnyheter

Nødstopp for skogsmaskiner

Skogbruksindustrien er i stadig utvikling, og med det følger økte krav til sikkerhet, effektivitet og pålitelighet i maskinene som brukes. Maskiner som hogstmaskiner og tømmerkraner opererer under ekstreme forhold, der pålitelige sikkerhetsfunksjoner er avgjørende både for operatørenes trygghet og maskinenes ytelse. En sentral komponent i dette sikkerhetsarbeidet er nødstoppknappen.

OEM Automatic besøker Driftsteknikk
Kundecaser

Driftsteknikk - skreddersydde løsninger for en bærekraftig fremtid

En solrik dag i februar besøkte vi Driftsteknikk i Råde, hvor vi ble varmt mottatt av Joakim Tangen Pedersen, elektroansvarlig, og Fredrik Olsen Hagstrøm, daglig leder. Joakim besøkte oss hos OEM Automatic mot slutten av 2024 for en produktopplæring i Crouzets EM4 PLS, et viktig komponent i deres tavleproduksjon. Under besøket fikk han ikke bare en dypere forståelse av produktet, men også en bedre oversikt over vårt sortiment. Dette la grunnlaget for et tettere samarbeid og førte til vårt besøk hos Driftsteknikk, hvor vi fikk en omvisning og en god samtale med Fredrik og Joakim.

Installasjon solceller
Kunnskap

Solenergi: Sikkerhet og kvalitet for langsiktig bærekraft

Å prioritere sikkerhet og kvalitet ved solcelleinstallasjoner er avgjørende for å minimere risikoen for ulykker og sikre en bærekraftig energiløsning. Ved å velge sertifiserte, brannsikre og høykvalitets komponenter kan man bygge et pålitelig solcelleanlegg som leverer ren energi langt inn i fremtiden. Sikkerhet og kvalitet går hånd i hånd for å tilby en trygg og effektiv energiløsning for både nåtid og fremtid.

Baco nødstoppknapper
Produktnyheter

Nødstoppknapper fra Baco – Sikkerhet tilpasset dine behov

Sikkerhet kommer alltid først. I en nødsituasjon er det avgjørende å ha en pålitelig og lett tilgjengelig stoppanordning. Baco er spesialister på nødstoppløsninger og tilbyr et av de største utvalgene av nødstoppknapper i bransjen.

Kambrytere
Kunnskap

Lær deg mer om kambrytere

Når du skal velge mellom kambrytere og minikambrytere (MK), er det viktig å forstå hvilken type last som skal betjenes. Kambrytere er generelt designet for AC-spenning, men ved bruk med DC-spenning må det tas spesielt hensyn til de tekniske spesifikasjonene. Nedenfor finner du en beregningstabell som kan hjelpe deg med å ta riktig valg.

Artikler Bredde Bryteevne AC23 A 400 V Dybde Godkjenninger Hestekrefter 240V Hestekrefter 480V Hestekrefter 600V Høyde IEC Normert strøm Ie AC21A 400 V IEC Normert strøm Ie AC21A 500 V IEC Normert strøm Ie AC21A 690 V IEC Normert strøm Ie AC22A 400 V IEC Normert strøm Ie AC22A 500 V IEC Normert strøm Ie AC22A 690 V IEC Normert strøm Ie AC23A 400 V IEC Normert strøm Ie AC23A 500 V IEC Normert strøm Ie AC23A 690 V IEC-normert driftstrøm Ie AC23A/690V Kortslutningsverdier Kortslutningsytelse med sikring Korttidsstrøm Icw rms Maksimal driftsspenning Merkestrøm Motorens full last-strøm (FLA) –trefase 240V Motorens full last-strøm (FLA) –trefase 480V Motorens full last-strøm (FLA) –trefase 600V Sluttestrøm AC23 A 400 V Termisk merkestrøm fri luft Tilkoblingsareal Tiltrekkingsmoment maks. Tiltrekkingsmoment min. Vekt Pris
Lastskillebryter for panelmontering 3-polt 16A
Artikkel:
GA016C Kopiert
36 mm
320 A
73,5 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
5
10
10
78 mm
16 A
16 A
16 A
16 A
16 A
16 A
16 A
16 A
11 kW
16 A
5 kA
RK5/30
0,8 kA
600 V
16 A
15,2 A
14 A
11 A
400 A
16 A
0,75-16 mm²
2
1,8
0,146 kg
Lastskillebryter for panelmontering 3-polt 25A
Artikkel:
GA025C Kopiert
36 mm
320 A
73,5 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
7,5
15
20
78 mm
25 A
25 A
25 A
25 A
25 A
25 A
25 A
25 A
22 kW
25 A
5 kA
RK5/30
0,8 kA
600 V
25 A
22 A
21 A
22 A
400 A
25 A
0,75-16 mm²
2
1,8
0,146 kg
Lastskillebryter for panelmontering 3-polt 32A
Artikkel:
GA032C Kopiert
36 mm
320 A
73,5 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
10
20
20
78 mm
32 A
32 A
32 A
32 A
32 A
32 A
32 A
25 A
22 kW
25 A
5 kA
RK5/35
0,8 kA
600 V
32 A
28 A
27 A
22 A
400 A
32 A
0,75-16 mm²
2
1,8
0,146 kg
Lastskillebryter for panelmontering 3-polt 40A
Artikkel:
GA040C Kopiert
36 mm
320 A
73,5 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, KEMA KEUR, UL 508
15
20
25
78 mm
40 A
40 A
40 A
40 A
40 A
40 A
40 A
25 A
22 kW
25 A
5 kA
RK5/45
0,8 kA
600 V
40 A
42 A
27 A
27 A
400 A
40 A
0,75-16 mm²
2
1,8
0,146 kg

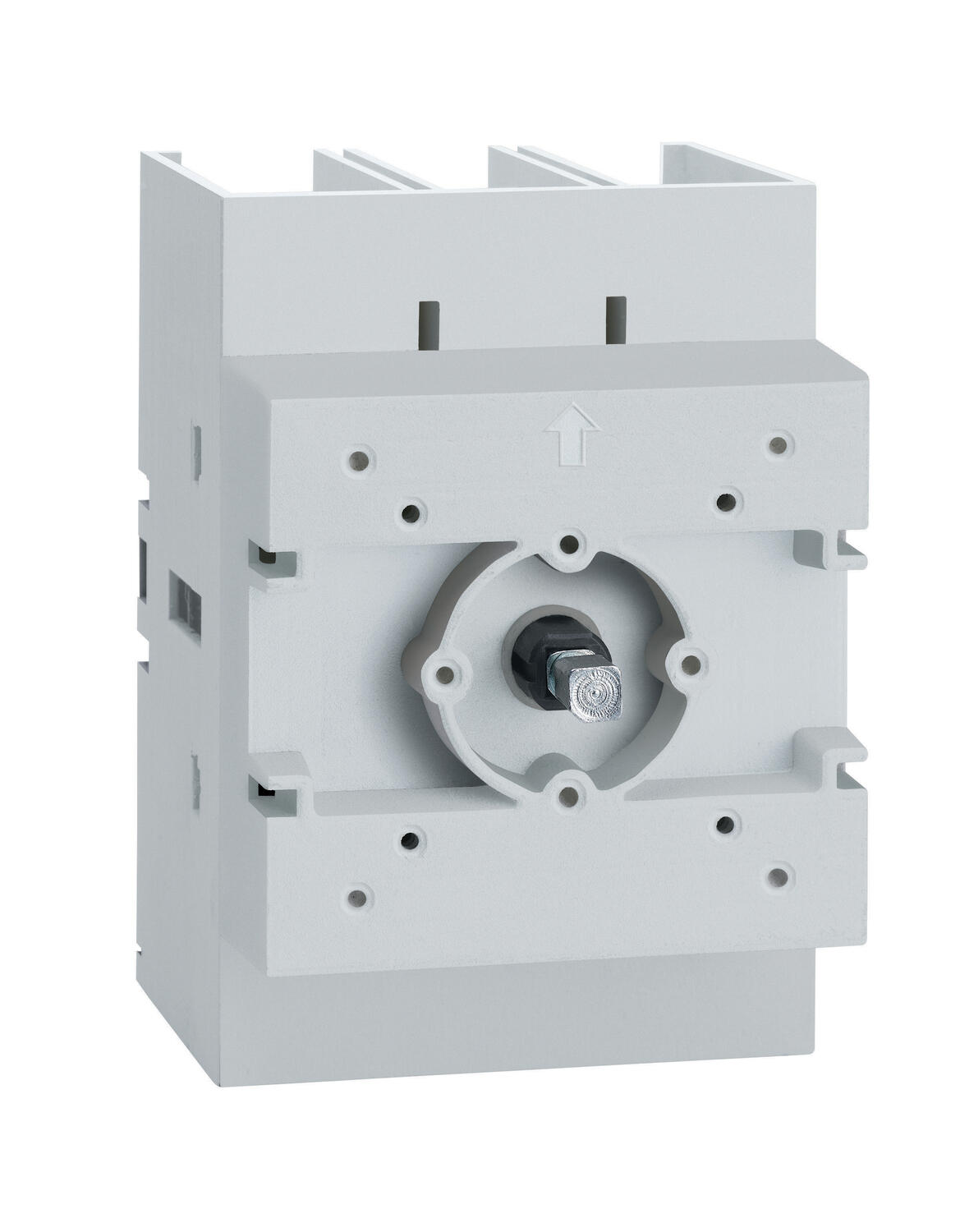

Lastskillebryter for panelmontering 3-polt 63A
Artikkel:
GA063C Kopiert
70 mm
1000 A
69,4 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, UL98A
20
40
40
100 mm
63 A
63 A
63 A
63 A
63 A
63 A
63 A
63 A
45 kW
47 A
50 kA
Class J/60
2,5 kA
600 V
60 A
54 A
52 A
41 A
1250 A
63 A
4-70 mm²
6
5
0,388 kg
Lastskillebryter for panelmontering 3-polt 80A
Artikkel:
GA080C Kopiert
70 mm
1000 A
69,4 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, UL98A
25
40
40
100 mm
80 A
80 A
80 A
80 A
80 A
80 A
80 A
63 A
45 kW
47 A
50 kA
Class J/100
2,5 kA
600 V
100 A
68 A
52 A
41 A
1250 A
80 A
4-70 mm²
6
5
0,388 kg
Lastskillebryter for panelmontering 3-polt 100A
Artikkel:
GA100C Kopiert
70 mm
1000 A
69,4 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, UL98A
30
50
50
100 mm
100 A
100 A
100 A
100 A
100 A
100 A
100 A
80 A
45 kW
47 A
50 kA
Class J/100
2,5 kA
600 V
100 A
80 A
65 A
52 A
1250 A
100 A
4-70 mm²
6
5
0,388 kg
Lastskillebryter for panelmontering 3-polt 125A
Artikkel:
GA125C Kopiert
70 mm
1000 A
69,4 mm
CSA 22.2, EAC, EN60947-3, EN60947-1, UL98A
30
60
60
100 mm
125 A
125 A
125 A
125 A
125 A
125 A
125 A
100 A
45 kW
47 A
50 kA
Class J/100
2,5 kA
600 V
100 A
80 A
77 A
62 A
1250 A
125 A
4-70 mm²
6
5
0,388 kg
Lastskillebryter for panelmontering 3-polt 160A
Artikkel:
GA160C Kopiert
70 mm
1000 A
69,4 mm
EN60947-3, EN60947-1
100 mm
160 A
160 A
160 A
125 A
125 A
125 A
125 A
100 A
45 kW
47 A
50 kA
2,5 kA
1250 A
160 A
4-70 mm²
6
5
0,404 kg
