BACO
Summer for Ø22,5 mm
Baco summer passer i 22,5 mm betjeningsmaterihull. Kan benyttes som lyd indikator eks, alarm i ulike automasjonssystemer og produksjonsprosesser.
Den er IP66 / IP67 / IP69K og gir 80 dB (fast eller pulserende tone)
Tekniske data
Spenning | L22VA03L = 18-30 V AC/DC L22VA03M = 85-140 V AC/DC L22VA03H = 185-265 V AC/DC |
Frekvens | 50/60 Hz (ved AC) |
Maks. nom. strøm (mA) | ≤20 mA |
Min. driftspenning | L22VA03L = >8 V L22VA03M = >18 V L22VA03H = >35 V |
Lydstyrke | 80 dB (10 cm) |
Montering | Ø22,5 mm (verktøy: tang/nøkkel med 26 mm åpning) |
Levetid | 30 000 timer (kontiunerlig spenning) |
Tilkobling | 2-polt klemme for 2,5 mm kabel |
Arbeidstemperatur | -25 til +70 °C |
Lagringstemperatur | -40 til +85 °C |
Materiale | Polyamid |
Kapslingsklasse ihht. IEC/EN | IP66, IP67, IP69K (front) IP20 (bak) |
Kapslingsklasse ihht. UL | Typ 1, 2, 3R, 4, 4X, 12, 12K (front) |
Vekt | Ca 20 g |
Godkjenninger |
IEC/EN 60947-1, IEC/EN 60947-5-1, UL508, CSA C22.2 nᵒ14 |
Mål

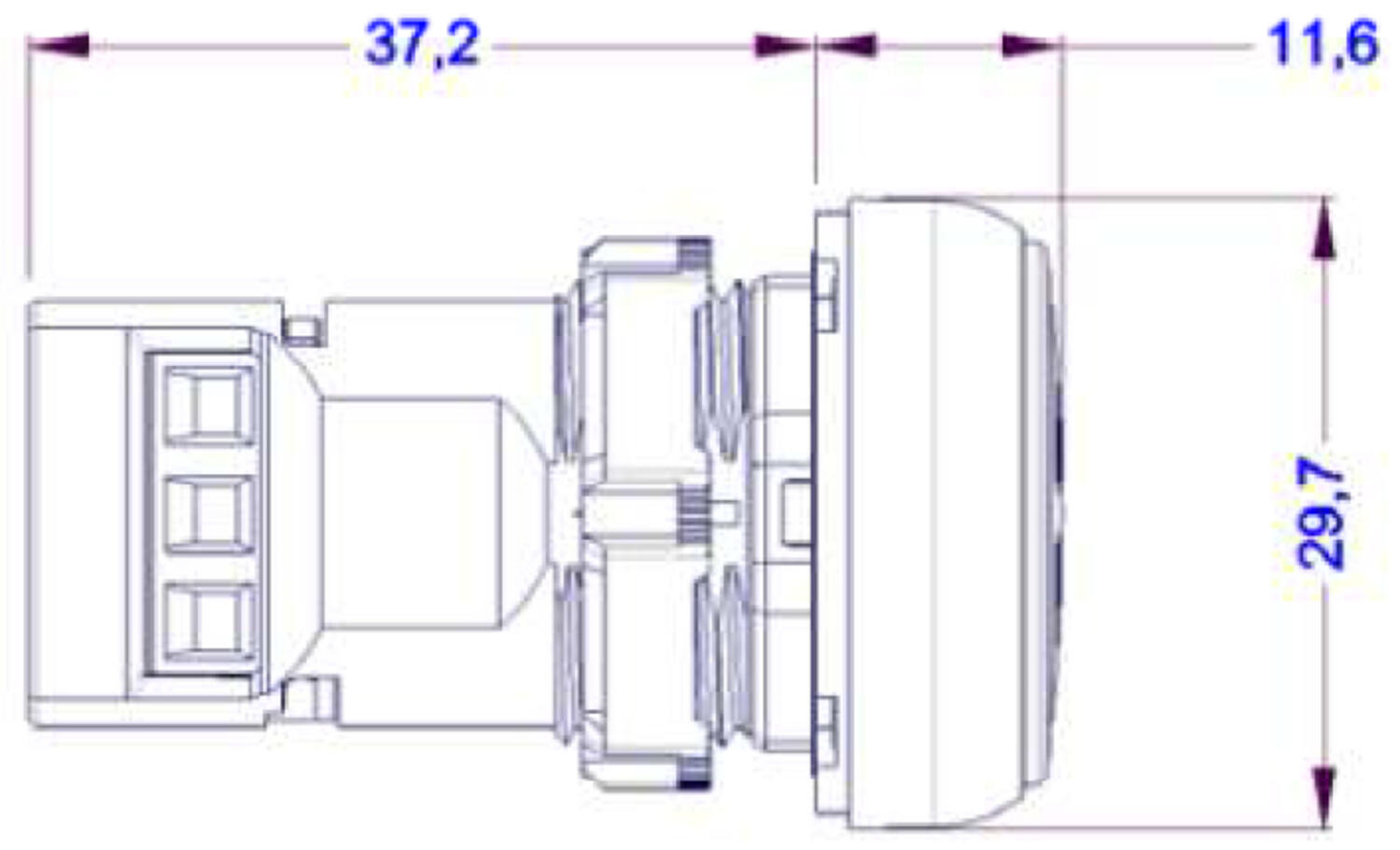

Mål L22VA03 |
|
Innkobling

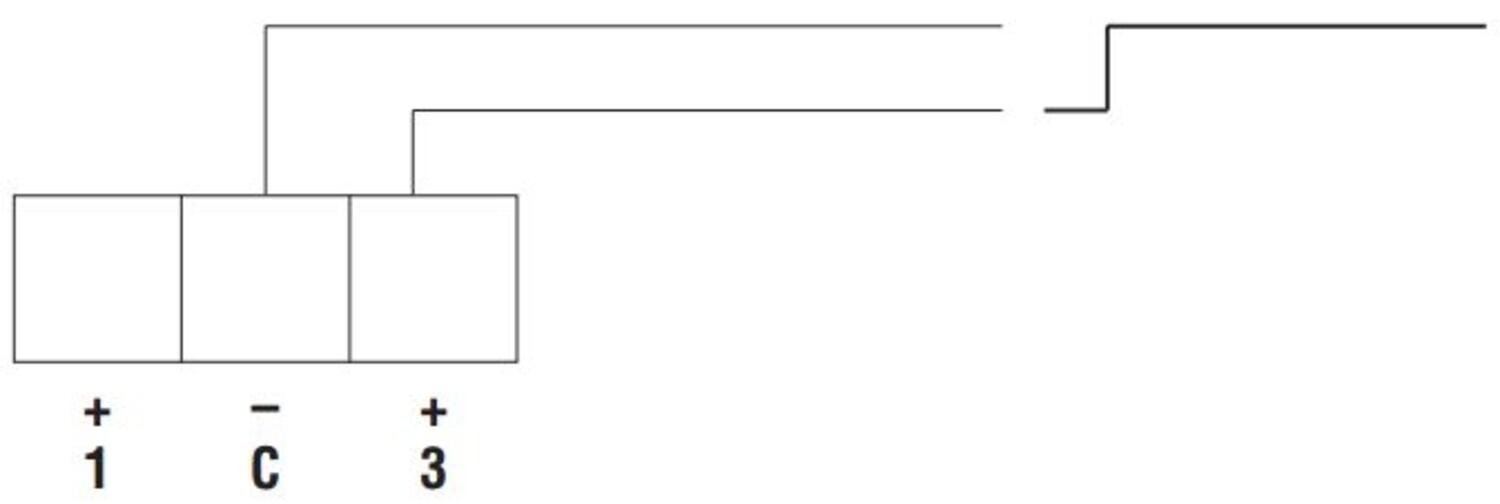

Innkobling fast tone |
|
Innkobling pulserende tone |
|
Downloads
3D-tegninger
| Beskrivelse | Filformat | Last ned |
Summer L22VA03 | STEP | ||
|
|
| |
|
|
| |
|
|
|
Beskrivelse | Filformat | Last ned | |
Produktblad Summer L22VA03, engelsk | Kommer |
Bestillingsnummer
Bestillingsnummer | Beskrivelse | Spenning | Montering |
L22VA03L | Summer, pulserende eller fast signal | 18-30V AC/DC (50/60 Hz) | Ø22,5 mm hull |
L22VA03M | Summer, pulserende eller fast signal | 85-140V AC/DC (50/60 Hz) | Ø22,5 mm hull |
L22VA03H | Summer, pulserende eller fast signal | 185-265V AC/DC (50/60 Hz) | Ø22,5 mm hull |
- IP66 / IP67 / IP69K
- Fra 18-265 V AC/DC, 3 vers.
- 80 dB
Valgt variant
Tekniske data
| Anbefalt tiltrekkingsmoment | 3 |
|---|---|
| Beskyttelsesklasse | II |
| Byggedybde | 37,2 mm |
| Driftspenning AC/DC maks. | 30 V |
| Driftspenning AC/DC min. | 18 V |
| Elektrisk levetid | 30.000 h |
| Farge | Svart |
| Frekvens | 50/60 Hz |
| Godkjenninger | CE, CSA 22.2, IEC 60068-2-3, IEC 60068-2-30, IEC 60068-2-52, IEC 60068-2-6, IEC 60529, IEC 60947-1, IEC 60947-5-1, IEC 62262, UL, UL 508 |
| Høyde | 29,7 mm |
| IP-klasse | IP20, IP66, IP69, IP69K, NEMA Type 1, NEMA Type 2, NEMA Type 3, NEMA Type 3R, NEMA Type 3S, NEMA Type 4, NEMA Type 4X, NEMA Type 12 |
| Isolasjonsspenning | 4 kV |
| Klimaresistent luftfuktighet | IEC 60068-2-3 |
|---|---|
| Klimaresistent saltholdig luft | IEC 60068-2-52 |
| Klimaresistent varme | IEC 60068-2-30 |
| Lengde | 48,8 mm |
| Lydnivå | 80 dB |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 85 °C |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 70 °C |
| Vekt | 0,02 g |
Produktbeskrivelse
Baco summer passer i 22,5 mm betjeningsmaterihull. Kan benyttes som lyd indikator eks, alarm i ulike automasjonssystemer og produksjonsprosesser.
Den er IP66 / IP67 / IP69K og gir 80 dB (fast eller pulserende tone)
Tekniske data
Spenning | L22VA03L = 18-30 V AC/DC L22VA03M = 85-140 V AC/DC L22VA03H = 185-265 V AC/DC |
Frekvens | 50/60 Hz (ved AC) |
Maks. nom. strøm (mA) | ≤20 mA |
Min. driftspenning | L22VA03L = >8 V L22VA03M = >18 V L22VA03H = >35 V |
Lydstyrke | 80 dB (10 cm) |
Montering | Ø22,5 mm (verktøy: tang/nøkkel med 26 mm åpning) |
Levetid | 30 000 timer (kontiunerlig spenning) |
Tilkobling | 2-polt klemme for 2,5 mm kabel |
Arbeidstemperatur | -25 til +70 °C |
Lagringstemperatur | -40 til +85 °C |
Materiale | Polyamid |
Kapslingsklasse ihht. IEC/EN | IP66, IP67, IP69K (front) IP20 (bak) |
Kapslingsklasse ihht. UL | Typ 1, 2, 3R, 4, 4X, 12, 12K (front) |
Vekt | Ca 20 g |
Godkjenninger |
IEC/EN 60947-1, IEC/EN 60947-5-1, UL508, CSA C22.2 nᵒ14 |
Mål
Mål L22VA03 |
|
Innkobling
Innkobling fast tone |
|
Innkobling pulserende tone |
|
Downloads
3D-tegninger
| Beskrivelse | Filformat | Last ned |
Summer L22VA03 | STEP | ||
|
|
| |
|
|
| |
|
|
|
Beskrivelse | Filformat | Last ned | |
Produktblad Summer L22VA03, engelsk | Kommer |
Bestillingsnummer
Bestillingsnummer | Beskrivelse | Spenning | Montering |
L22VA03L | Summer, pulserende eller fast signal | 18-30V AC/DC (50/60 Hz) | Ø22,5 mm hull |
L22VA03M | Summer, pulserende eller fast signal | 85-140V AC/DC (50/60 Hz) | Ø22,5 mm hull |
L22VA03H | Summer, pulserende eller fast signal | 185-265V AC/DC (50/60 Hz) | Ø22,5 mm hull |
Lydfiler
Her er noen lydfiler
