BACO

Kontaktblokker

Push-In tilkobling

Bacos kontaktblokker / LED-blokker finnes for flere forskjellige tilkoblingstyper. Skrumontasje, fjærklemme, kabelsko eller kretskortmontasje. Dette gjør det mulig å selv velge beste tilkoblingtype. Man kan benytte 6 stk. kontaktblokker ved å montere disse ovenpå hverandre. LED blokk monteres alltid i midten.



Forklaring

LED

Explanation

Explanation







Les mer
  • Fjærtilkobling

Valgt variant

Flere varianter
BACO.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Lydfiler

Valgt variant

Tekniske data

Elektrisk levetid 1 million cycles @ AC15: 120 V 3 A, 240 V 1,5 A. DC13: 125 V 0,22 A, 250 V 0,1 A.
Godkjenninger UL 508, CSA 22.2, BV, CB, CE
IP-klasse terminaler IP20
Klimaresistent luftfuktighet IEC 60068-2-3
Klimaresistent saltholdig luft IEC 60068-2-52
Klimaresistent varme IEC 60068-2-30

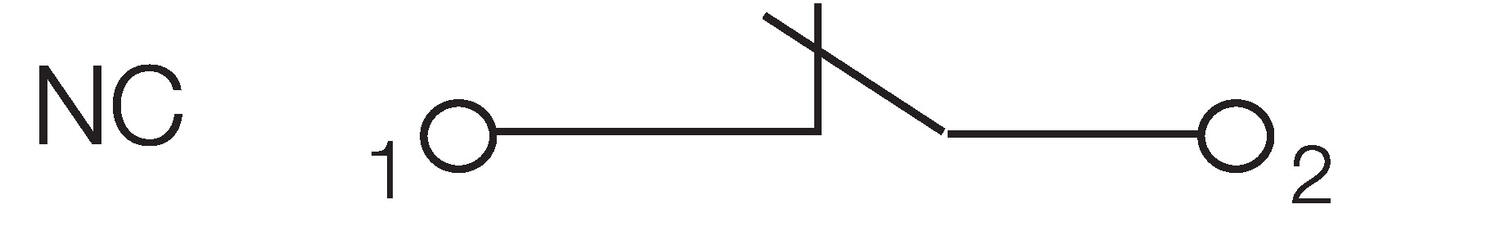

Kontakttype 1 NC
Konvensjonell fri luft-termisk strøm Ith (DC13) 2,5 A
Merkedriftstrøm Ie (AC15/120V) 6 A
Merkedriftstrøm Ie (AC15/240V) 3 A
Merkedriftstrøm Ie (AC15/480V) 1,5 A
Merkedriftstrøm Ie (AC15/500V) 1,4 A
Merkedriftstrøm Ie (AC15/600V) 1,2 A
Merkedriftstrøm Ie (DC13/125V) 0,55 A
Merkedriftstrøm Ie (DC13/250V) 0,27 A
Merkedriftstrøm Ie (DC13/400V) 0,15 A
Merkedriftstrøm Ie (DC13/500V) 0,13 A
Merkedriftstrøm Ie (DC13/600V) 0,1 A
Merkeisolasjonsspenning AC (IEC 60947-1) 690 V
Merkeisolasjonsspenning AC (UL 508) 600 V
Merkstrøm Ie (AC15/380 V) 1,9 A
Minimum driftstrøm Ie (24 V DC) 5 mA
Oppbevaringstemperatur fra -40 °C
Oppbevaringstemperatur til 70 °C
Støtspenning puls (Pollution 3) 6 kV
Temperaturområde fra -25 °C
Temperaturområde til 70 °C
Termisk strøm Ith (AC15) 10 A
Tilkobling enleder maks. 2,5 mm²
Tilkobling flerleder med endehylse maks. 1.5 mm²
Tilkobling flerleder med endehylse min. 0.5 mm²
Vekt 13 g

Nedlastbare filer

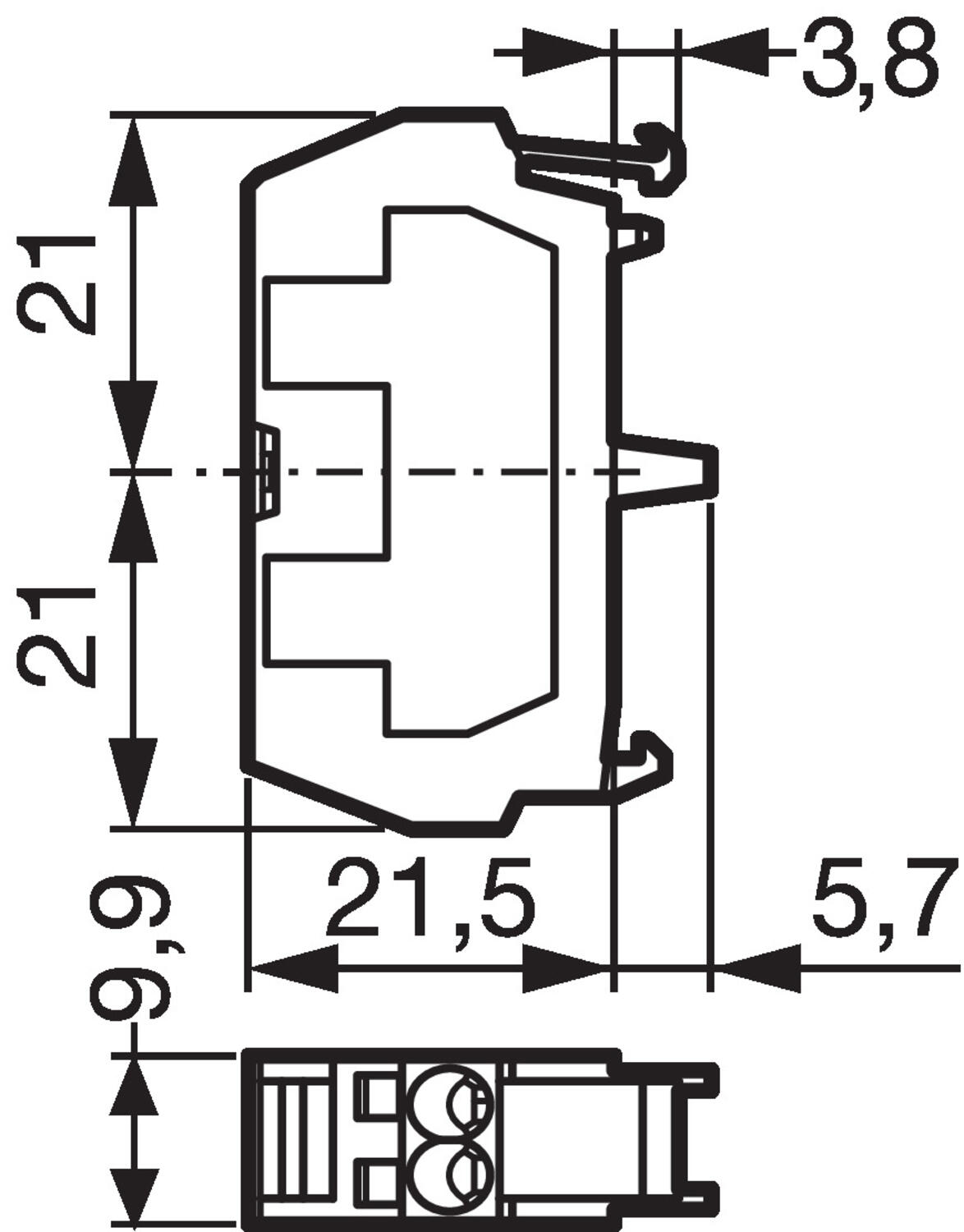

Mål og innkobling

Produktbeskrivelse

Bacos kontaktblokker / LED-blokker finnes for flere forskjellige tilkoblingstyper. Skrumontasje, fjærklemme, kabelsko eller kretskortmontasje. Dette gjør det mulig å selv velge beste tilkoblingtype. Man kan benytte 6 stk. kontaktblokker ved å montere disse ovenpå hverandre. LED blokk monteres alltid i midten.



Forklaring

LED

Explanation

Explanation







Tilbehør

Relaterte produkter



Lydfiler

Her er noen lydfiler

Artikler Kontakttype Pris
Contactblock
Kontaktmodul 1NC fjærklemme
Artikkel:
33R01 Kopiert
1 NC

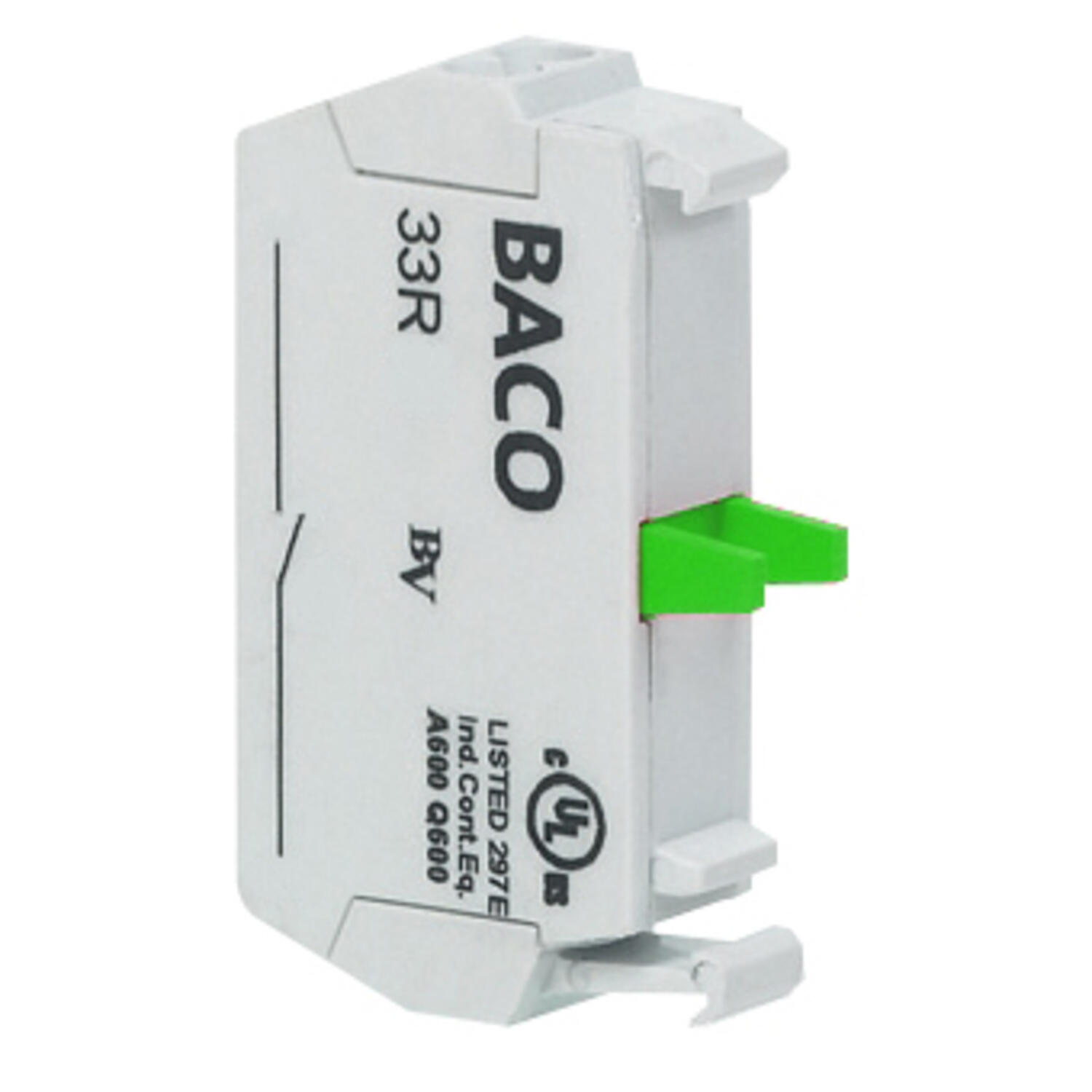

Kontaktmodul 1NO fjærklemme
Artikkel:
33R10 Kopiert

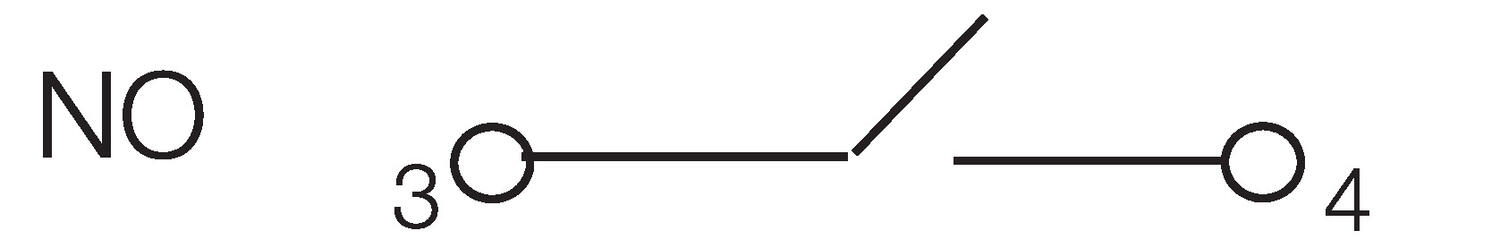

1 NO

Valgt variant

Velg variant i listen
