KÜBLER

Wiresensor B80

Kübler wiresensor er designet for krevende bruksområder. For eksempel innenfor segmentet maskinbygging. Systemene er robust bygget med aluminiumshus for å tåle tøffe miljøer. De tolererer høy hastighet og har lang levetid. C80-serien er tilgjengelig med analoge, inkrementelle eller absolutte (SSI/ BiSS, CANopen, Profibus, EtherCAT, Profinet eller DeviceNet) utganger.



CE-godkjenning: EN 61000-6-2, EN 61000-6-3

ROHS godkjenning: EUs retningslinje 2002/95 / EF

Teknisk data

Mekaniske data

Måleområde

1000 mm

2000 mm

3000 mm

Ekstensiv kraft Fmin/Fmax

6.9 / 8.3 N

6.4 / 7.8 N

6.9 / 9.8 N

Maks hastighet

10 m/s

10 m/s

10 m/s

Maks akselerasjon

140 m/s²

140 m/s²

140 m/s²

Linearitet analog

0.15 %

0.1 %

0.1 %

Linearitet Vinkelgiver

0.05 %

0.05 %

0.05 %

Vekt

ca. 750 g (avhengig av hvilken sensor / vinkelgiver som anvendes)

Materiale

Giverhus: Titananodisert aluminium
Wire: Rustfritt stål ø0.5 mm

Kapslingsgrad

IP65 (IP67 på vinkelgivaren ved forespørsel)

Elektriske data analog utgang

Analog utgang

0 ... 10 V

4 ... 20 mA

Potensiometer

Utgang

0 ... 10 V galvanisk isolert,4 leder

4 ... 20 mA, 2 leder

1 kOhm

Matespenning

12 ... 30 V DC

12 ... 30 V DC

maks. 30 V DC

Anbefalt strømstyrke

< 1 μA

Maks. strømforbruk

22.5 mA (ingen last)

50 mA

Polaritetsbeskyttelse

Ja

Ja

Arbeidstemperatur

-20°C ... +60°C

-20°C ... +60°C

-20°C ... +85°C

CE-godkjenning

EN 61000-6-2, EN 61000-6-3

ROHS-godkjenning

EU retningslinje 2002/95/EG

Mål

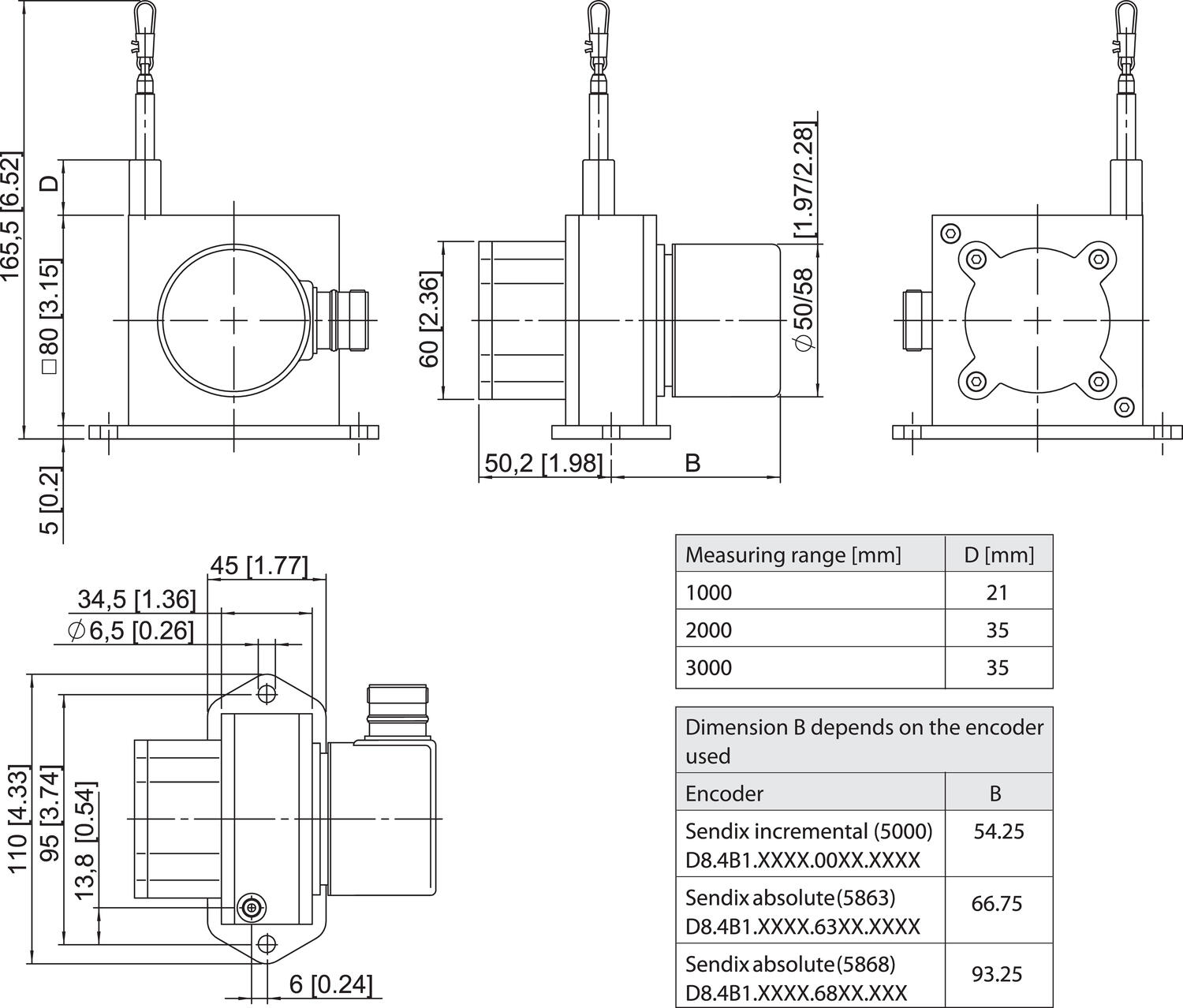

Vinkelgiver

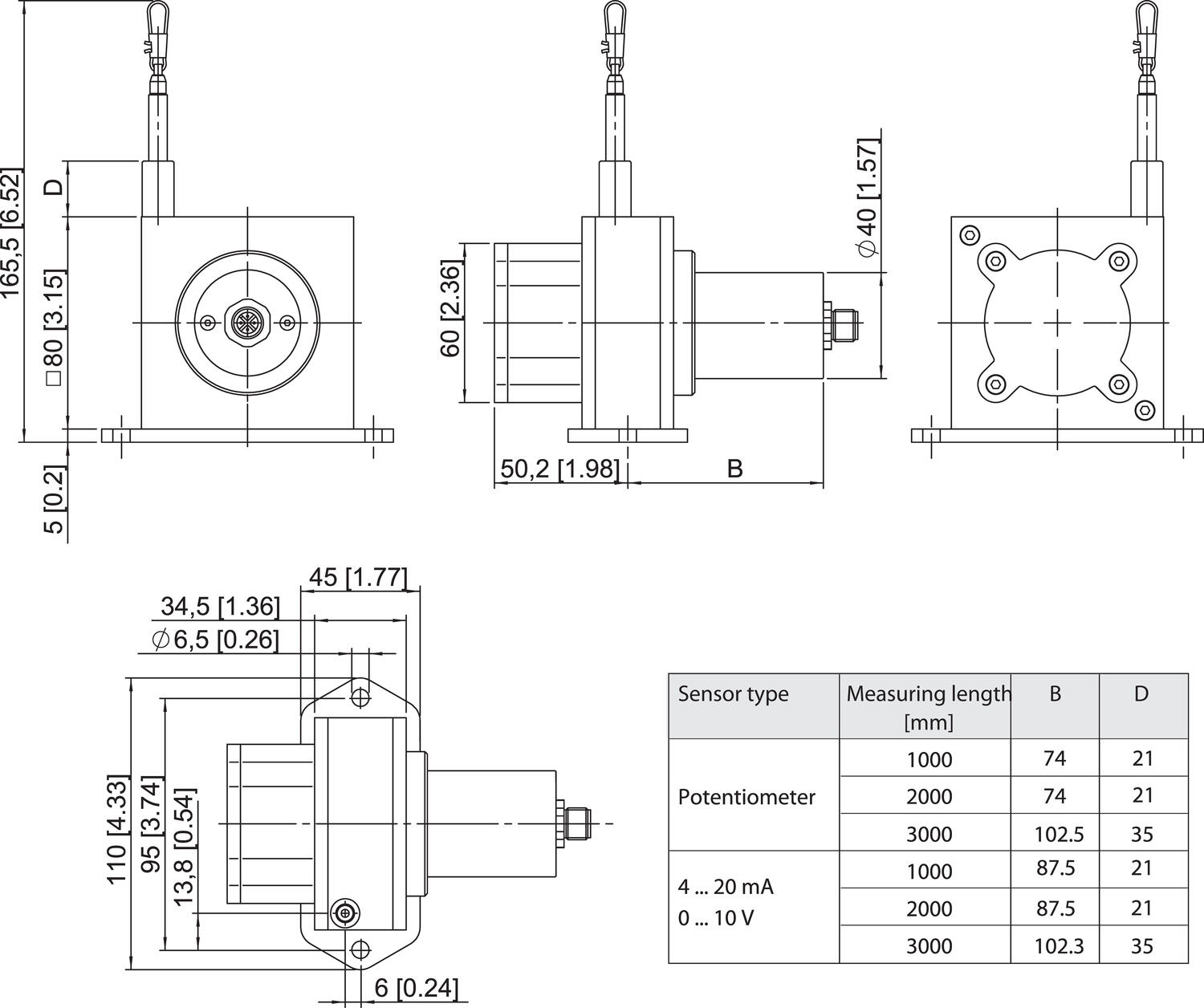

Analog

263486_812.eps

263485_812.eps



Kobling

Koblingsskjema analog sensor

0 ... 10 V

4 ... 20 mA

Potensiometer

263480_812.eps

263481_812.eps

263497_812.eps

Forbindelser analog sensor

263496_812.eps

Download

Datablad



Beskrivelse

Filformat



Datablad

PDF

Hent



Disse produktene kan tilpasses din applikasjon. Vi har kun listet en mulig variant. Ta kontakt for pris og leveringstid for din løsning.

Les mer
  • Målelengde 0-3m
  • -20° til +85°C
  • IP65
  • Analog, EtherNet IP, CANopen, EtherCAT, Push/pull, TTL RS422 mm.
