TAKEX

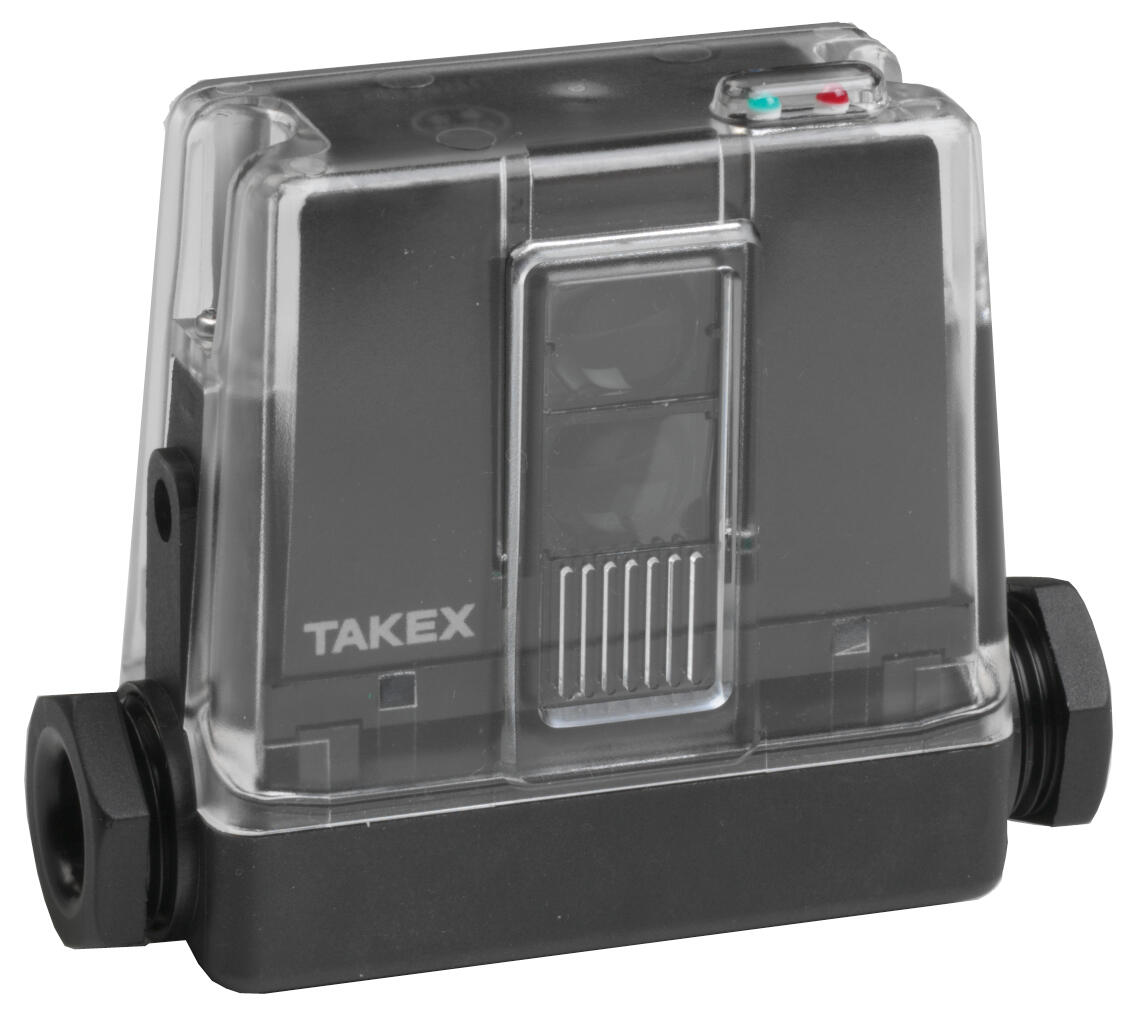

Multifotocelle med liten byggedybde, 36 mm
Tekniske data
Bestillingsnr | JT10R | JRM3R | JR07 | JNT10R | JNRM3R | JNR05 | JT10RF | JRM3RF | JR07F |
Funksjon | S/M | Reflektor- | Direkte- | S/M | Reflektor- | Direkte- | S/M | Reflektor- | Direkte- |
Avkjennings- | 10 m | 0,03-3 m* | 500 mm** | 10 m | 0,03-3 m* | 500 mm** | 10 m | 0,03-3 m* | 500 mm** |
Lys | Rød LED | Rød LED | Infrarød LED | Rød LED | Rød LED | Infrarød LED | Rød LED | Rød LED | Rød LED |
Spenning | 24-240 V AC/DC | 12 V til 24 V DC | 24 V til 240 V AC/DC | ||||||
Forbruk | 2 VA | 23 mA | 25 mA | 2 VA | |||||
Lys /mørk- | Omkobler i bunn av fotocellen | ||||||||
Utgang | Relè SPST, 250 V AC/DC, | PNP/NPN (2 utganger) open collector | Relè SPST, 250 V AC/DC 2 A, | ||||||
Reaksjonstid | 5 ms | 0,5 ms (maks) | 5 ms | ||||||
Maks støy | 10 000 lux | ||||||||
LED-indikering | Rød LED utgangsindikering. | ||||||||
Innstilling | - | - | Potensiometer | - | - | Potensiometer | - | - | Potensiometer |
Tidsfunksjon | - | - | - | - | - | - | Forsinket tilslag, pulsfunksjon, | ||
Tids- | - | - | - | - | - | - | Potensiometer 0,1-1 sek. | ||
Temperatur- | -25 ° til +55 °C | ||||||||
Kapslingsgrad | IP66 (IEC) | ||||||||
Kapslings - | Polyakrylat | ||||||||
Tilkobling | Skruetilkobling, plug-in, (M12-kontakt | ||||||||
Godkjennelser |
| ||||||||
Elektromagnetisk kompatibilitet EN50081-1
EMC 89/336/EEC EN50082-2
* Mot vedlagt reflektor K7
** Mot hvitt papir 200x200 mm
*** Maksverdi

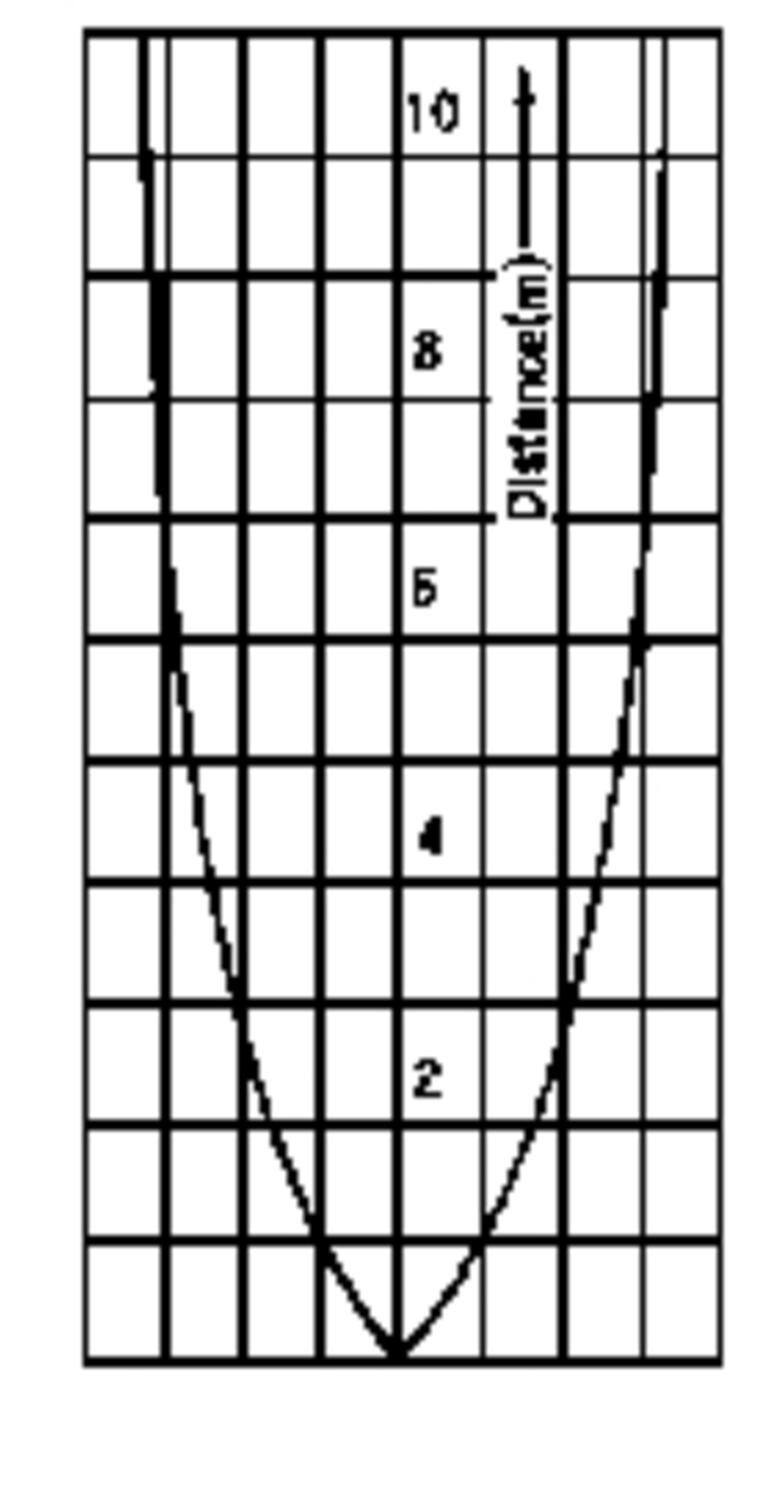

Spredningslober | ||
Sender/mottager | Mot reflektor | Direkteavkjennende |
Avstand (m) | Avstand (m) | Avstand (cm) |
|
|
|
Posisjon (mm) | Posisjon (mm) | Posisjon (mm) |

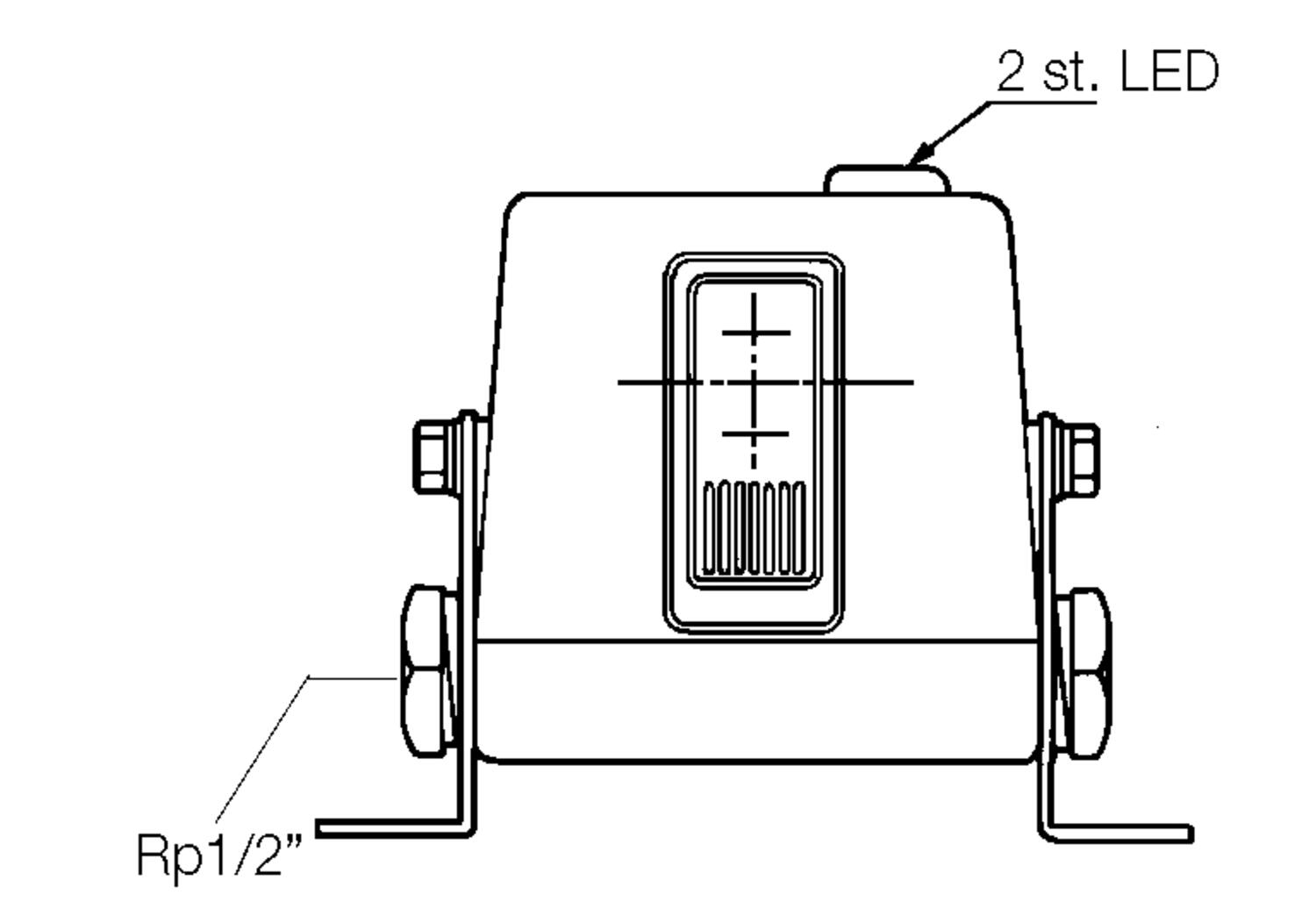

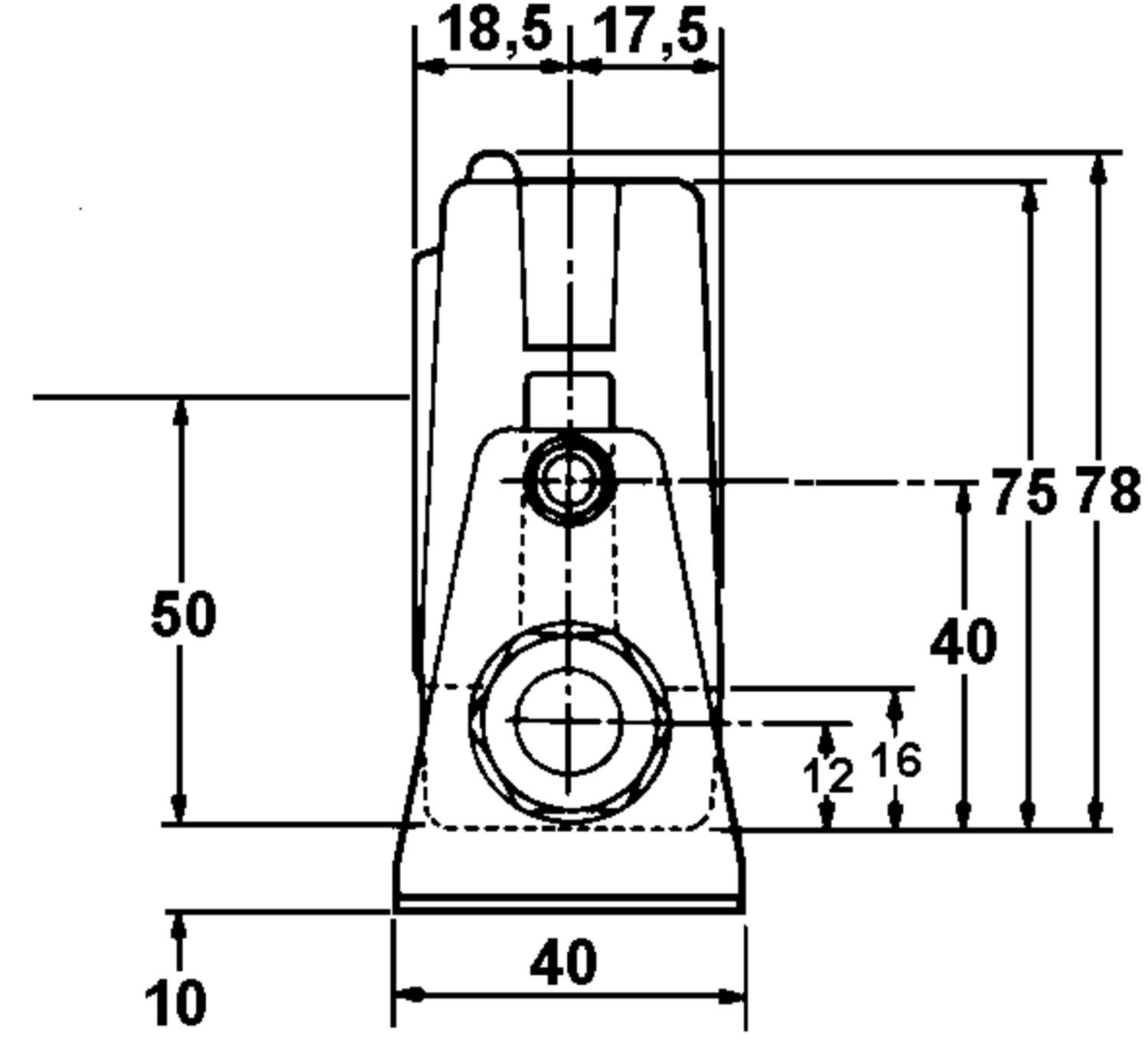

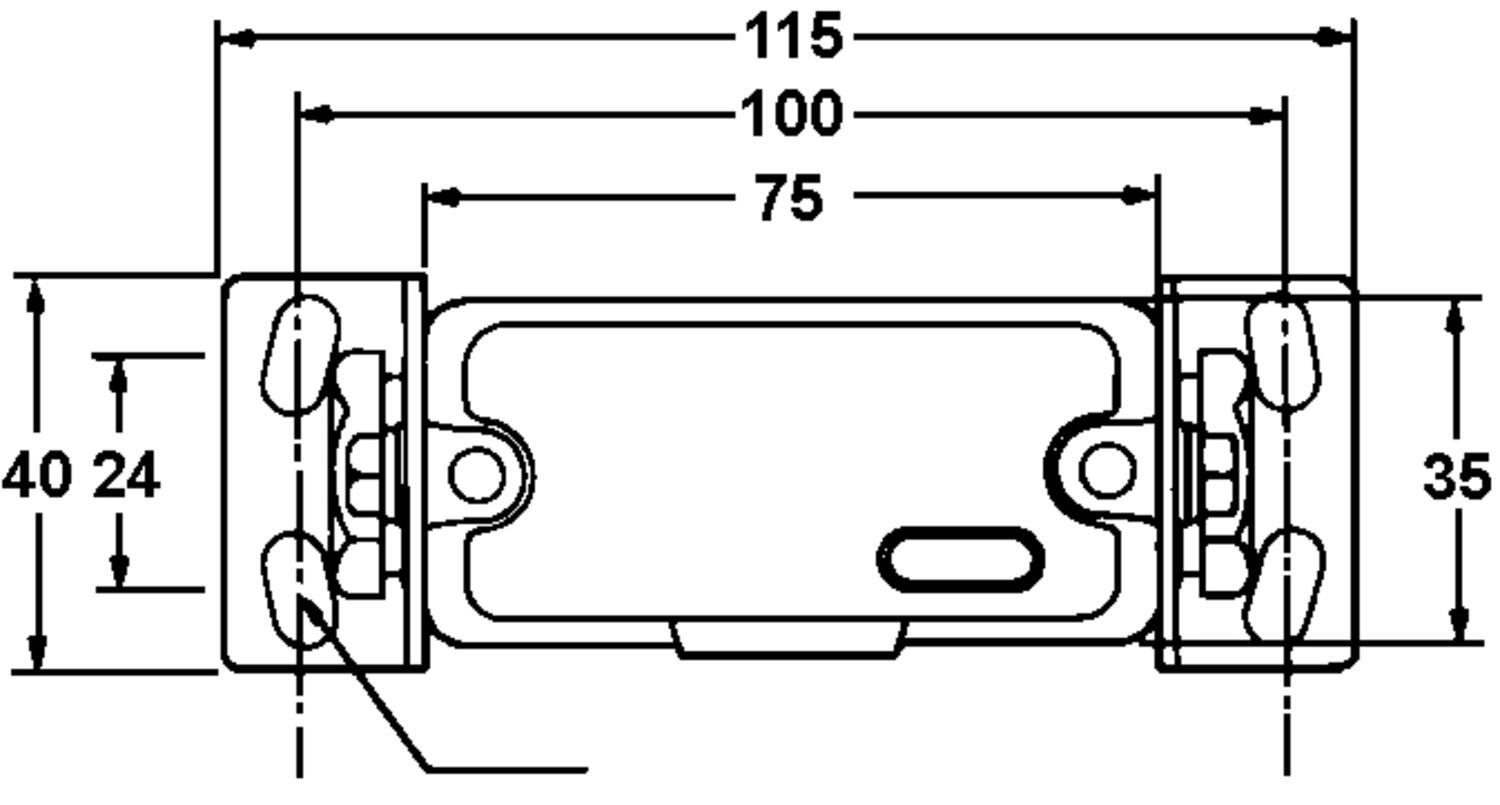

Mål
|
|
| Reflektor K7 |
|
|

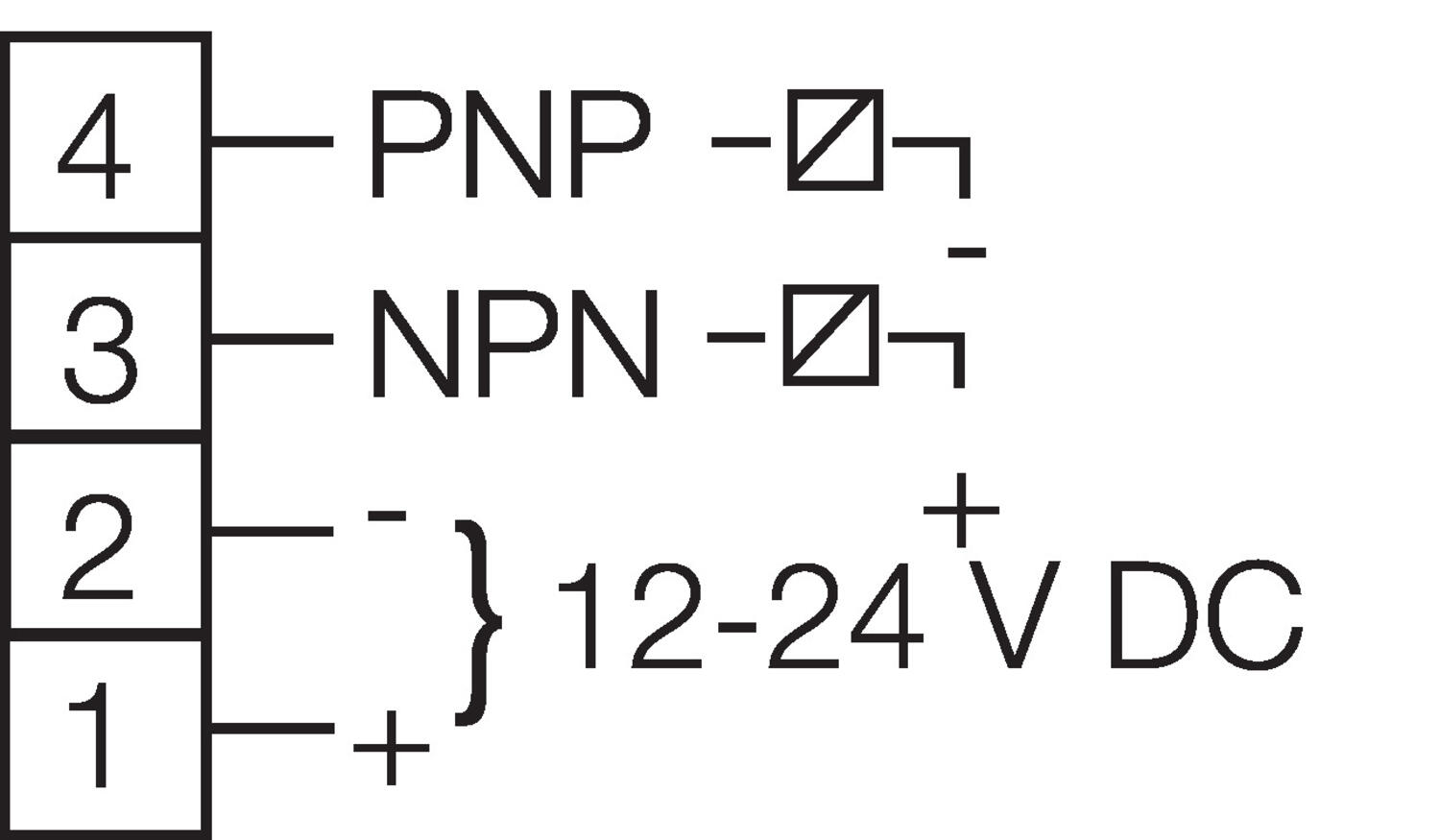

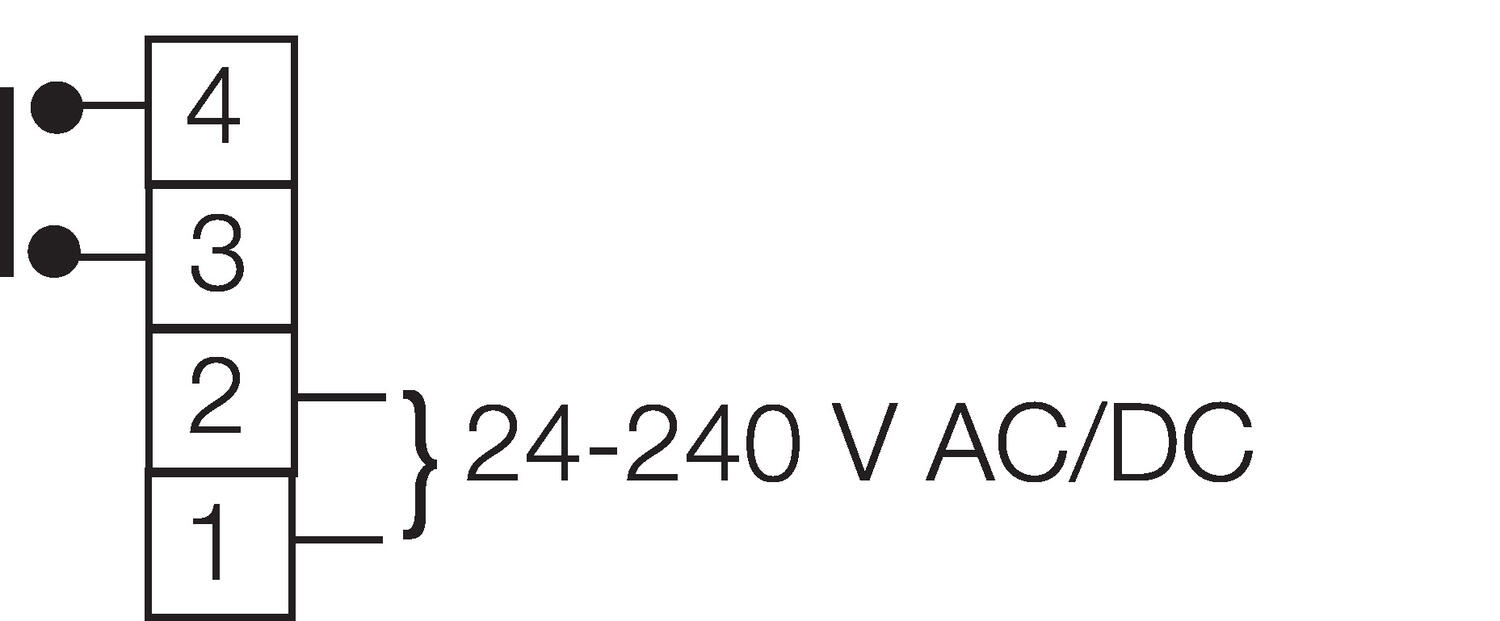

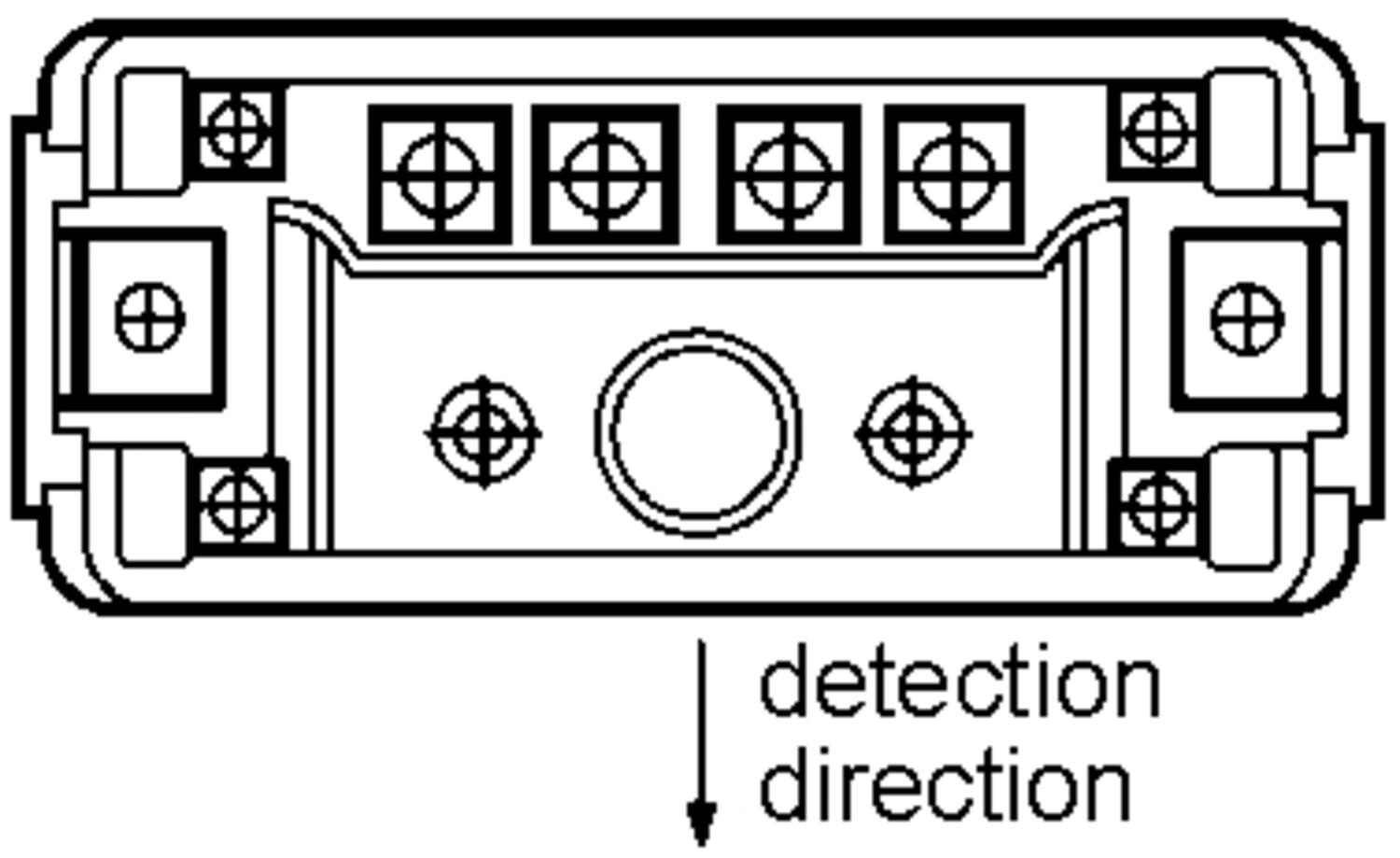

Tilkobling
Relèutgang (multispenning) | PNP/NPN utgang (12-24 V DC) | OBS! Fotocelle med PNP/NPN-utgang kan |
|
|
|
På senderen |
|
|

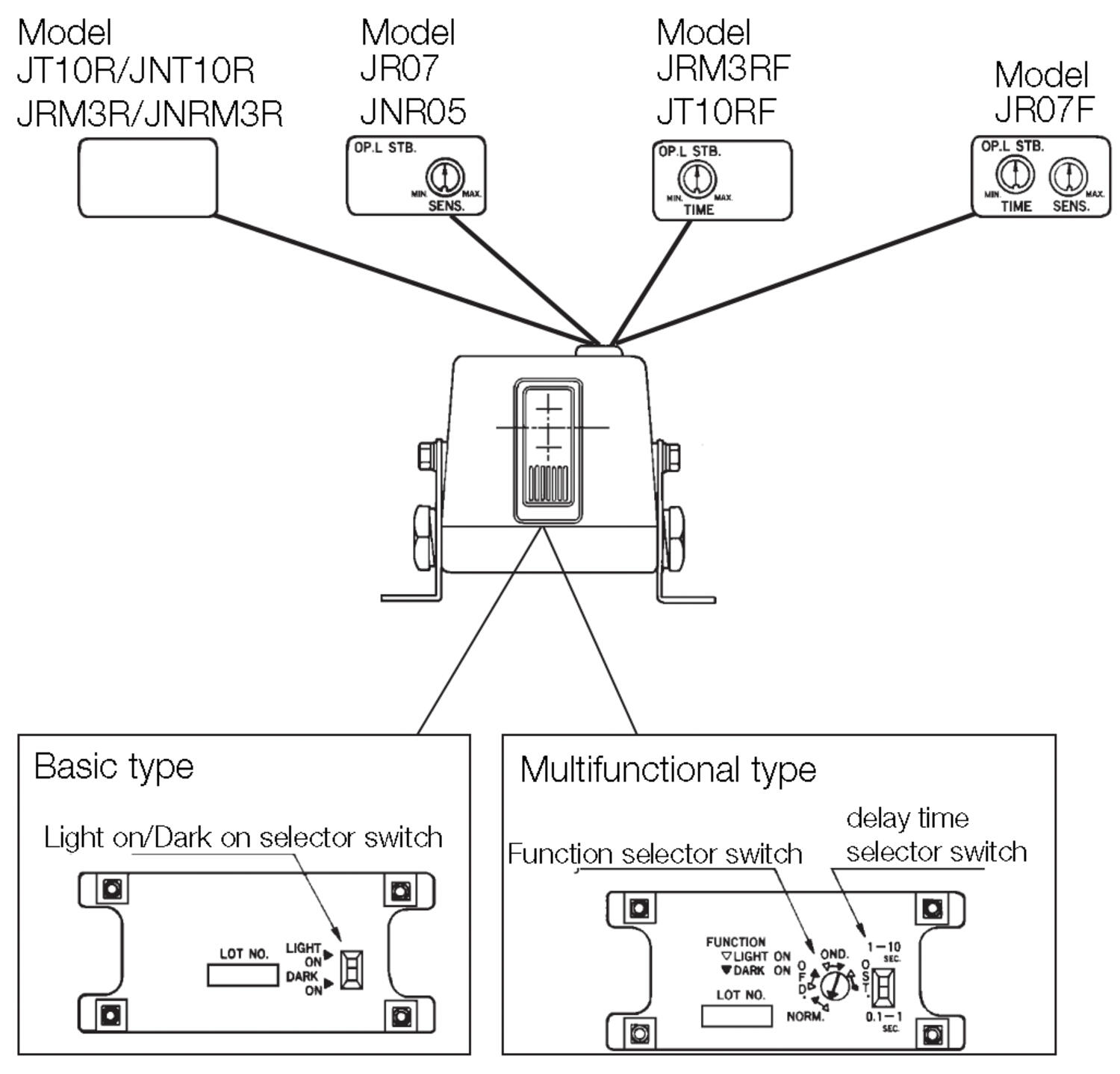

Funksjonsinnstilling |
TIME: Tidsinnstilling 0,1 til 1 s eller 1 til 10 s (lengre tid medurs) |
SENS: Følsomhetinnstilling, direktreflekterande (lengre avstand medurs) |
|
NORM: Tidsfunksjon bortkoblet |
OFD: Forsinket fraslag |
OND: Forsinket tilslag |
OST: Pulsfunksjon |

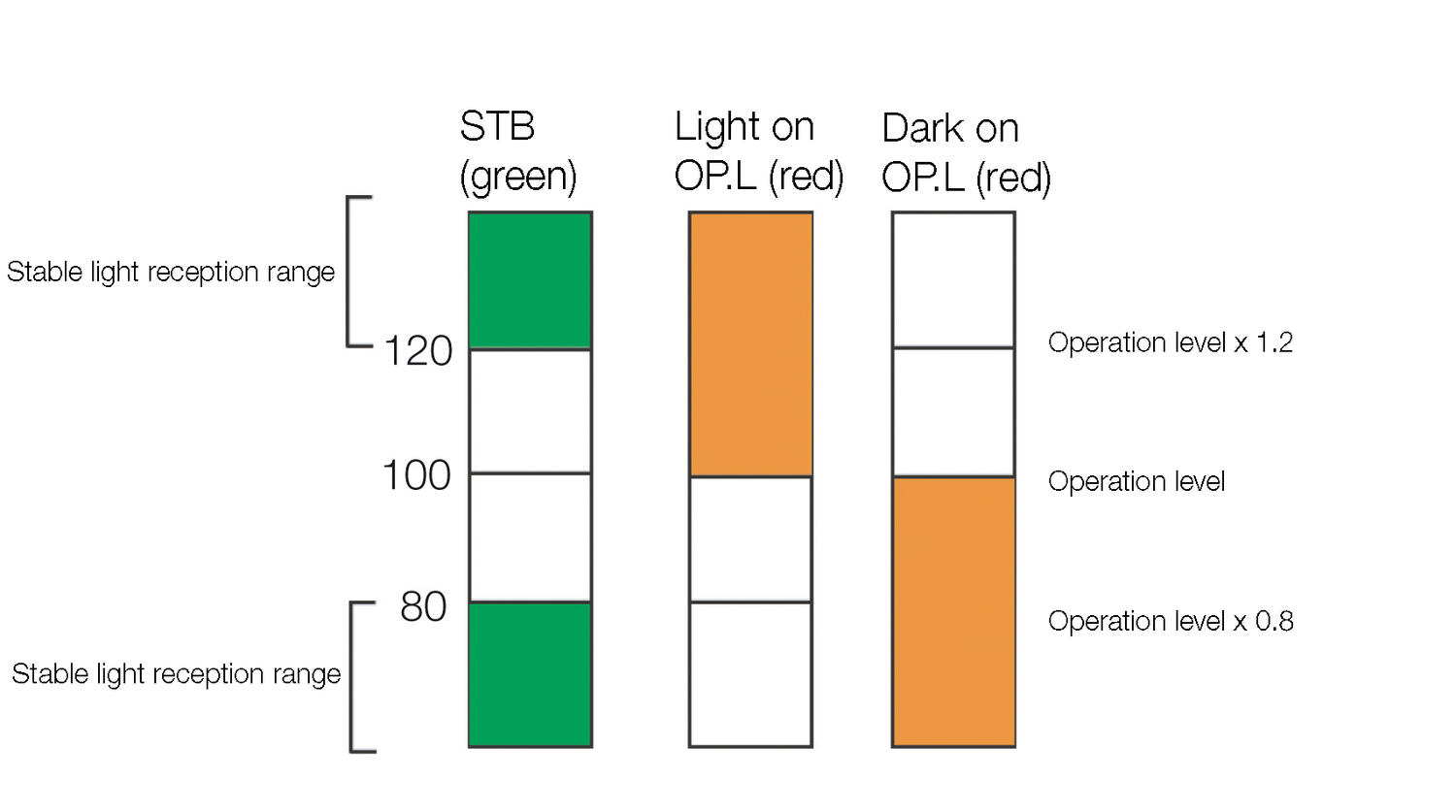

Indikasjons LED |
|
Tilbehør
Festevinkel JB5RL for front alternativt | "Avskjermingsmaske" til sender/mottager |
|
|
|
|
| Avskjermingsmaske Ø3, Ø7 | Modell: JP37 |
Bestillingsnummer
Bestillingsnummer | Beskrivelse | Matespenning | Utgang | Avstand |
|
JT10R | Fotocelle, sender /mottager 10m, relè | 24-240 V AC/DC | Relè | 10 m |
|
JRM3R | Fotocelle, mot polarisert reflektor 3m, relè | 24-240 V AC/DC | Relè | 3 m |
|
JR07 | Direkteavkjennende | 24-240 V AC/DC | Relè | 500 mm |
|
JNT10R | Fotocelle, sender /mottager 10m, PNP/NPN | 12-24 V DC ±10 % | PNP/NPN | 10 m |
|
JNRM3R | Fotocelle, mot polarisert reflektor 3m, PNP/NPN | 12-24 V DC ±10 % | PNP/NPN | 3 m |
|
JNR05 | Fotocelle, direkteavk. 0.5m, PNP/NPN | 12-24 V DC ±10 % | PNP/NPN | 500 mm |
|
JT10RF | Fotocelle, sender /mottager 10m, relè, tidsfunktion | 24-240 V AC/DC | Relè | 10 m |
|
JRM3RF | Fotocelle, mot polariserad reflektor 3m, relè, tidsfunktion | 24-240 V AC/DC | Relè | 3 m |
|
JR07F | Fotocelle, direktavk. 0.5m, relè, tidsfunksjon | 24-240 V AC/DC | Relè | 500 mm |
|

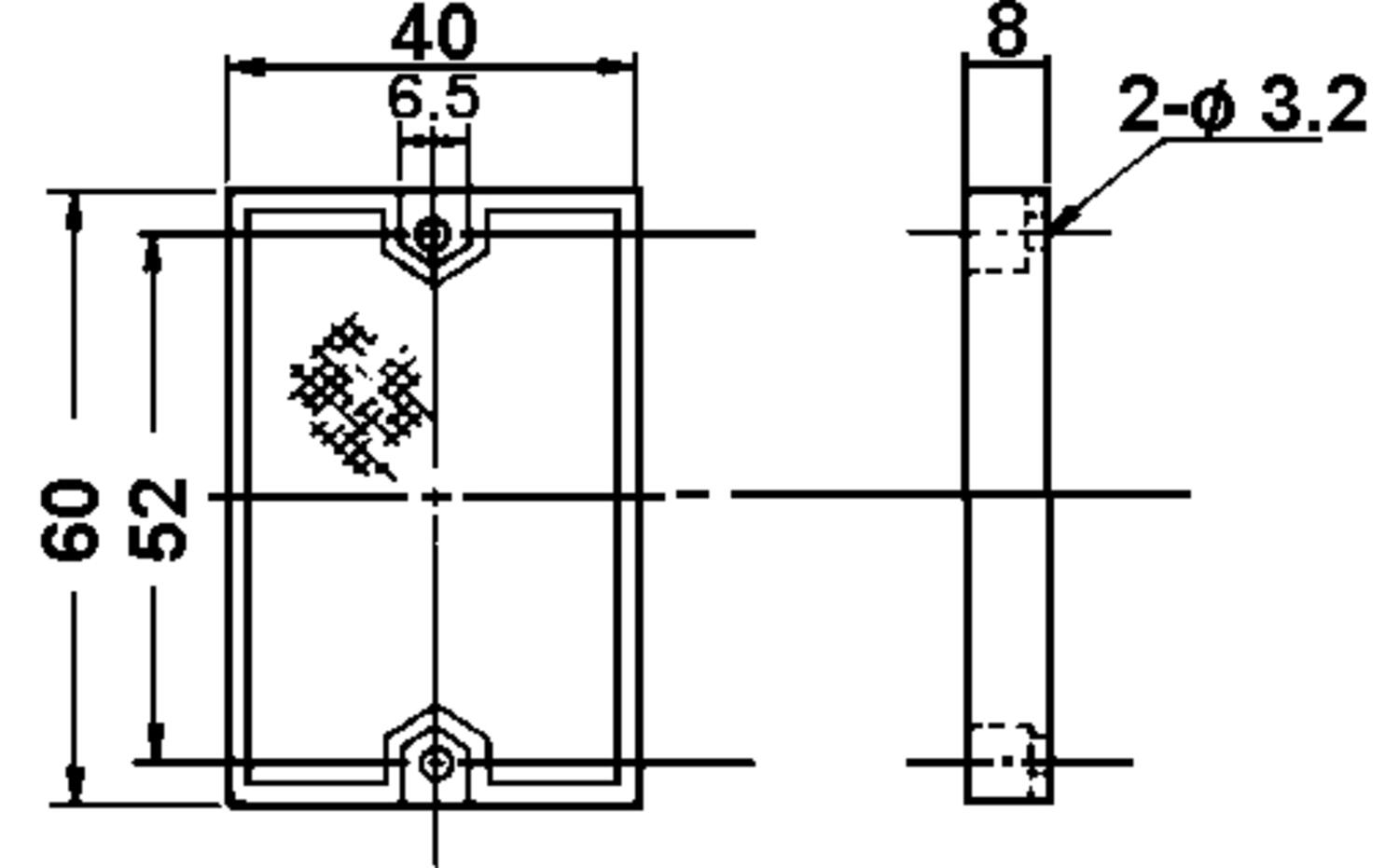

K7 | Reflektor, 60x40 mm |
|
|
|
|
GK7B | Feste for reflektor K7 och K71 |
|
|
|
|

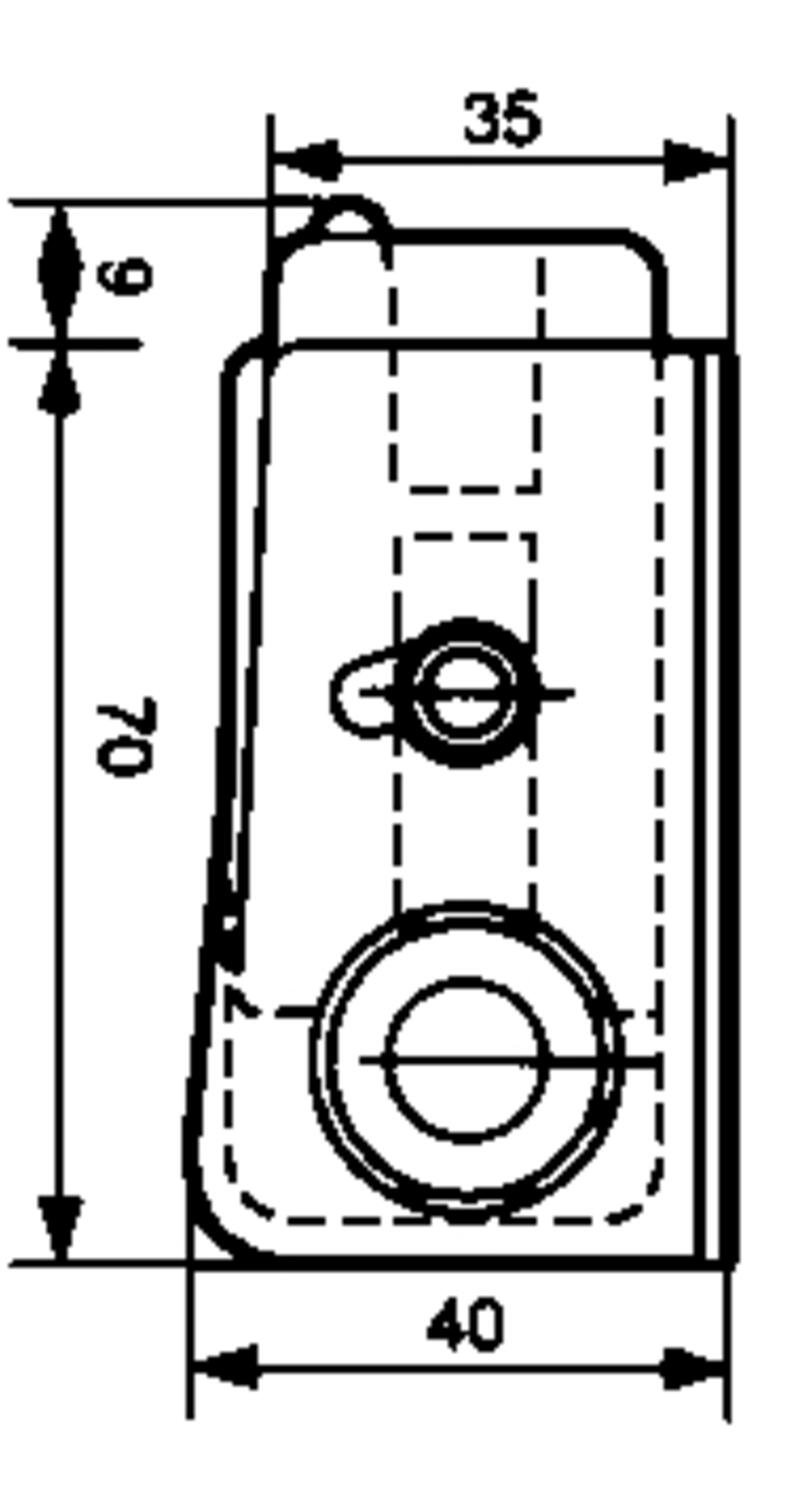

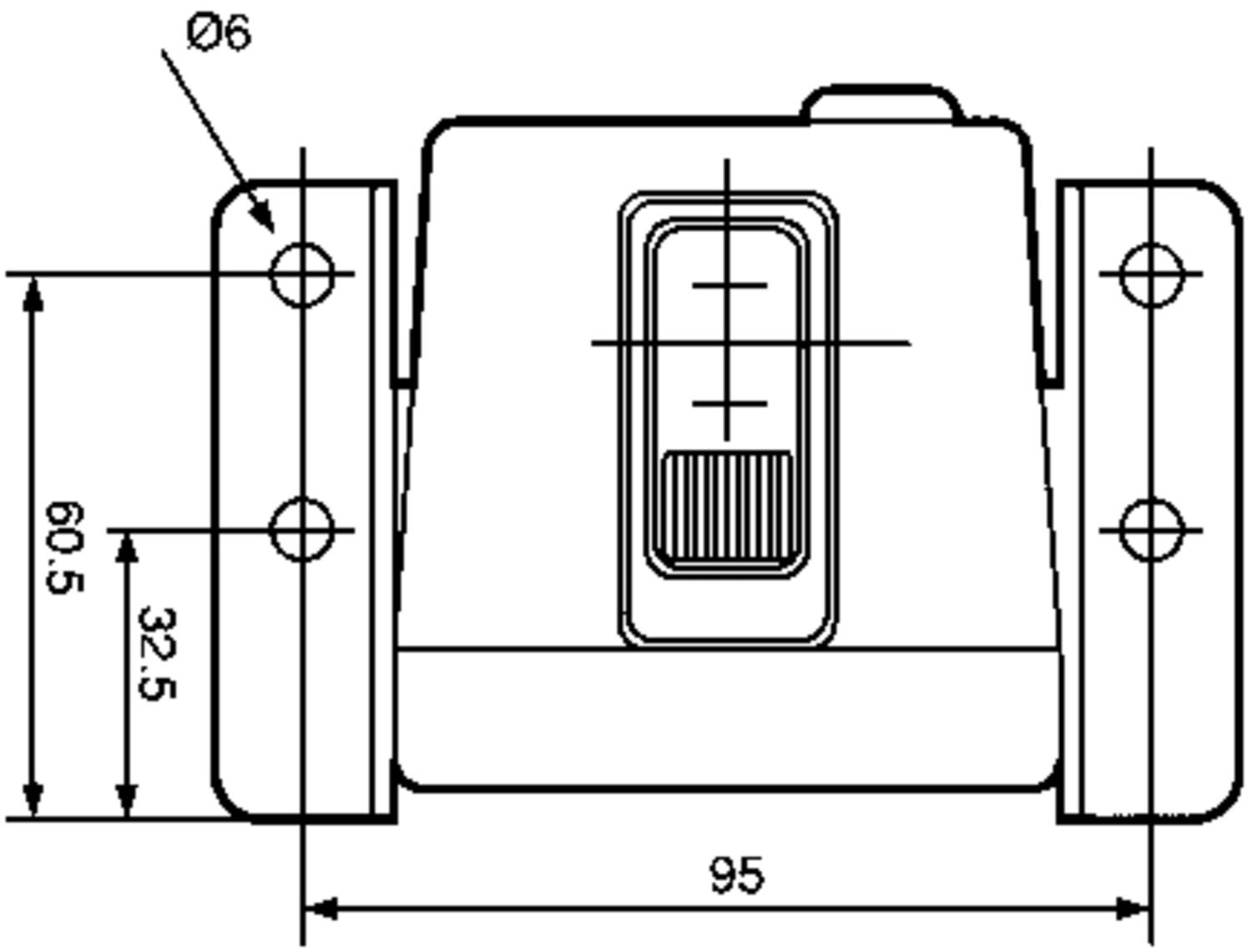

JB5RL | Festevinkel, vegg, passer J-serien |
|
|
|
|

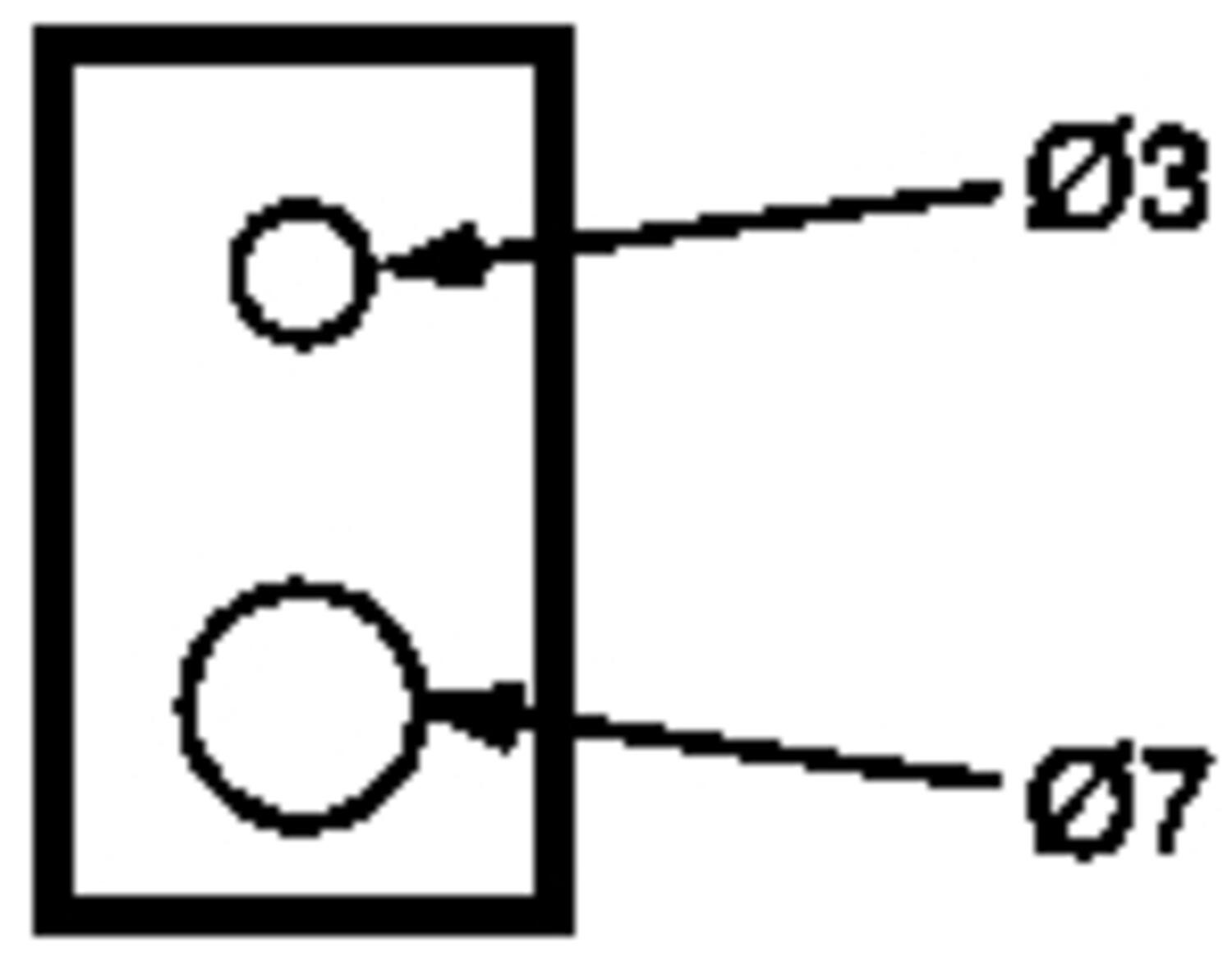

JP37 | Avskjermingsmaske hulldiam. 3 og 7mm, passer J-serien |
|
|
|
|
BG11553X | PANELKONT M12 HA/HA R1/2 4POL |
|
|
|
|
- God koblingsplass, skruetilkobling
- Fotocellen er pluggbar i sokkelen
- Programmerbar tidsfunksjon 0,1-10 s
- IP66
Valgt variant
Tekniske data
| Distanse maks. | 10000 mm |
|---|---|
| Distanse min. | 0 mm |
| Elektrisk tilkobling | Innstøpt kabel 2 m |
| Fotocelleteknikk | Sender/mottaker |
| Funksjon | Mørkkoblet/Lyskoblet |
| Godkjenninger | CE |
| IP-klasse | IP66 |
| Lys-/mørkekobling | Ja |
| Lystype | Rød LED |
| Materiale linse | Polyakrylat |
|---|---|
| Reaksjonstid | 0,5 ms |
| Spenning DC maks. | 24 V |
| Spenning DC min. | 12 V |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 55 °C |
| Utgang | NPN, PNP |
| Utgangsstrøm maks. | 0,1 A |
Produktbeskrivelse
Tekniske data
Bestillingsnr | JT10R | JRM3R | JR07 | JNT10R | JNRM3R | JNR05 | JT10RF | JRM3RF | JR07F |
Funksjon | S/M | Reflektor- | Direkte- | S/M | Reflektor- | Direkte- | S/M | Reflektor- | Direkte- |
Avkjennings- | 10 m | 0,03-3 m* | 500 mm** | 10 m | 0,03-3 m* | 500 mm** | 10 m | 0,03-3 m* | 500 mm** |
Lys | Rød LED | Rød LED | Infrarød LED | Rød LED | Rød LED | Infrarød LED | Rød LED | Rød LED | Rød LED |
Spenning | 24-240 V AC/DC | 12 V til 24 V DC | 24 V til 240 V AC/DC | ||||||
Forbruk | 2 VA | 23 mA | 25 mA | 2 VA | |||||
Lys /mørk- | Omkobler i bunn av fotocellen | ||||||||
Utgang | Relè SPST, 250 V AC/DC, | PNP/NPN (2 utganger) open collector | Relè SPST, 250 V AC/DC 2 A, | ||||||
Reaksjonstid | 5 ms | 0,5 ms (maks) | 5 ms | ||||||
Maks støy | 10 000 lux | ||||||||
LED-indikering | Rød LED utgangsindikering. | ||||||||
Innstilling | - | - | Potensiometer | - | - | Potensiometer | - | - | Potensiometer |
Tidsfunksjon | - | - | - | - | - | - | Forsinket tilslag, pulsfunksjon, | ||
Tids- | - | - | - | - | - | - | Potensiometer 0,1-1 sek. | ||
Temperatur- | -25 ° til +55 °C | ||||||||
Kapslingsgrad | IP66 (IEC) | ||||||||
Kapslings - | Polyakrylat | ||||||||
Tilkobling | Skruetilkobling, plug-in, (M12-kontakt | ||||||||
Godkjennelser |
| ||||||||
Elektromagnetisk kompatibilitet EN50081-1
EMC 89/336/EEC EN50082-2
* Mot vedlagt reflektor K7
** Mot hvitt papir 200x200 mm
*** Maksverdi
Spredningslober | ||
Sender/mottager | Mot reflektor | Direkteavkjennende |
Avstand (m) | Avstand (m) | Avstand (cm) |
|
|
|
Posisjon (mm) | Posisjon (mm) | Posisjon (mm) |
Mål
|
|
| Reflektor K7 |
|
|
Tilkobling
Relèutgang (multispenning) | PNP/NPN utgang (12-24 V DC) | OBS! Fotocelle med PNP/NPN-utgang kan |
|
|
|
På senderen |
|
|
Funksjonsinnstilling |
TIME: Tidsinnstilling 0,1 til 1 s eller 1 til 10 s (lengre tid medurs) |
SENS: Følsomhetinnstilling, direktreflekterande (lengre avstand medurs) |
|
NORM: Tidsfunksjon bortkoblet |
OFD: Forsinket fraslag |
OND: Forsinket tilslag |
OST: Pulsfunksjon |
Indikasjons LED |
|
Tilbehør
Festevinkel JB5RL for front alternativt | "Avskjermingsmaske" til sender/mottager |
|
|
|
|
| Avskjermingsmaske Ø3, Ø7 | Modell: JP37 |
Bestillingsnummer
Bestillingsnummer | Beskrivelse | Matespenning | Utgang | Avstand |
|
JT10R | Fotocelle, sender /mottager 10m, relè | 24-240 V AC/DC | Relè | 10 m |
|
JRM3R | Fotocelle, mot polarisert reflektor 3m, relè | 24-240 V AC/DC | Relè | 3 m |
|
JR07 | Direkteavkjennende | 24-240 V AC/DC | Relè | 500 mm |
|
JNT10R | Fotocelle, sender /mottager 10m, PNP/NPN | 12-24 V DC ±10 % | PNP/NPN | 10 m |
|
JNRM3R | Fotocelle, mot polarisert reflektor 3m, PNP/NPN | 12-24 V DC ±10 % | PNP/NPN | 3 m |
|
JNR05 | Fotocelle, direkteavk. 0.5m, PNP/NPN | 12-24 V DC ±10 % | PNP/NPN | 500 mm |
|
JT10RF | Fotocelle, sender /mottager 10m, relè, tidsfunktion | 24-240 V AC/DC | Relè | 10 m |
|
JRM3RF | Fotocelle, mot polariserad reflektor 3m, relè, tidsfunktion | 24-240 V AC/DC | Relè | 3 m |
|
JR07F | Fotocelle, direktavk. 0.5m, relè, tidsfunksjon | 24-240 V AC/DC | Relè | 500 mm |
|
K7 | Reflektor, 60x40 mm |
|
|
|
|
GK7B | Feste for reflektor K7 och K71 |
|
|
|
|
JB5RL | Festevinkel, vegg, passer J-serien |
|
|
|
|
JP37 | Avskjermingsmaske hulldiam. 3 og 7mm, passer J-serien |
|
|
|
|
BG11553X | PANELKONT M12 HA/HA R1/2 4POL |
|
|
|
|
