DATASENSING

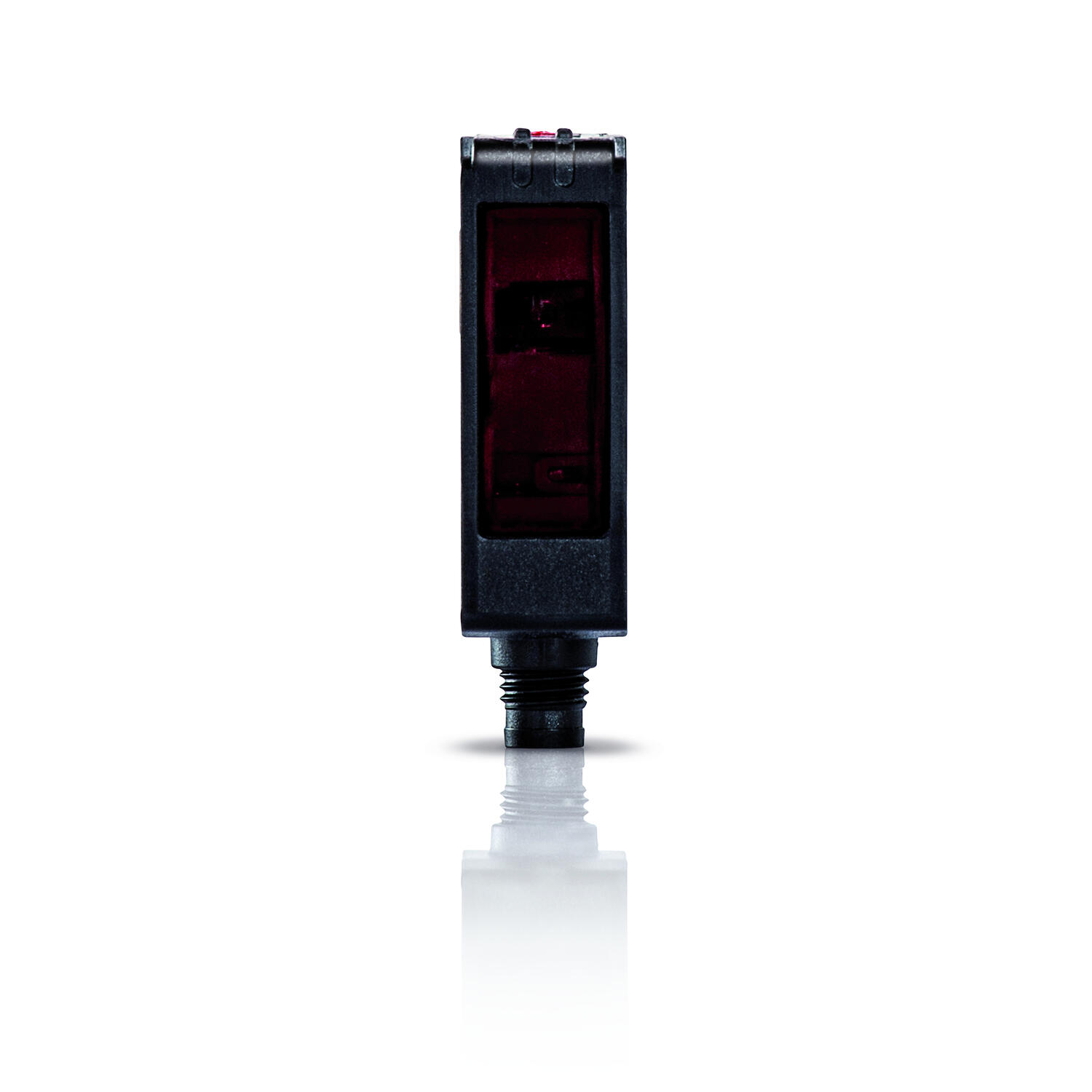

Fotocelle Serie S8

 S8 serien fra Datalogic er en serie fotoceller med meget høy nøyaktighet og deteksjonsevne, noe man som regel finner kun på langt større og dyrere modeller.
Modeller med laser mot polarisert refleks eller direkteavkjennende bakgrunnsavblendet er tilgjengelig.
Standardmodeller med rød LED: mot polarisert refleks, direkteavkjennende, direkteavkjennende med bakgrunnsavblending, mot polarisert refleks med coaxial linse for transparente objekter.
For fargekodedeteksjon finnes en kontrastfotocelle med tre forskjellige innebygde LED, rød, grønn og blå for å takle de fleste kombinasjoner.

Mørkkoblet = Får signal når objektet passerer

Lyskoblet = Får signal når det ikke er objekt tilstede. Signalet brytes når objetet passerer.

Alarm Output = Signal når lyset som reflekteres blir for svakt, på grunn av skitne linser eller reflekser.

Les mer
  • Avansert og kompakt
  • Ekstremt fokusert stråle
  • Koaksial versjoner
  • Opp til 10 kHz hastighet

Valgt variant

Flere varianter
DATASENSING_LOGO.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Lydfiler

Valgt variant

Tekniske data

Dimensjon (mm) 14 x 42 x 25
Distanse maks. 5000 mm
Distanse min. 100 mm
Elektrisk tilkobling M8 4-polt kontakt
Fotocelleteknikk Mot polarisert reflektor
Funksjon Mørkkoblet/Lyskoblet
Følerinnstilling Ja
Godkjenninger CE, UL
IP-klasse IP67
LED-indikering Ja
Lystype Rød LED
Materiale hus ABS-plast
Materiale linse PC, PMMA
Matespenning 12-30 V DC
Oppbevaringstemperatur fra -20 °C
Oppbevaringstemperatur til 70 °C
Reaksjonstid 0,5 ms
Strømforbruk maks. 0,03 A
Temperaturområde fra -10 °C
Temperaturområde til 55 °C
Type lys LED
Utgang PNP
Utgangsstrøm maks. 0,1 A
Vekt 12 g

Nedlastbare filer

Mål og innkobling

Tekniske illustrasjoner

Produktbeskrivelse

 S8 serien fra Datalogic er en serie fotoceller med meget høy nøyaktighet og deteksjonsevne, noe man som regel finner kun på langt større og dyrere modeller.
Modeller med laser mot polarisert refleks eller direkteavkjennende bakgrunnsavblendet er tilgjengelig.
Standardmodeller med rød LED: mot polarisert refleks, direkteavkjennende, direkteavkjennende med bakgrunnsavblending, mot polarisert refleks med coaxial linse for transparente objekter.
For fargekodedeteksjon finnes en kontrastfotocelle med tre forskjellige innebygde LED, rød, grønn og blå for å takle de fleste kombinasjoner.

Mørkkoblet = Får signal når objektet passerer

Lyskoblet = Får signal når det ikke er objekt tilstede. Signalet brytes når objetet passerer.

Alarm Output = Signal når lyset som reflekteres blir for svakt, på grunn av skitne linser eller reflekser.

Tilbehør

Relaterte produkter



Lydfiler

Her er noen lydfiler

Artikler Distanse maks. Distanse min. Elektrisk tilkobling Fotocelleteknikk Følerinnstilling Lystype Reaksjonstid Strømforbruk maks. Type lys Vekt Pris
S8 Picture.jpg
S8 Fotocelle mot refleks 5m M8-tilkobling
Artikkel:
S8-PR-5-B01-PP Kopiert
5000 mm
100 mm
M8 4-polt kontakt
Mot polarisert reflektor
Ja
Rød LED
0,5 ms
0,03 A
LED
12 g
S8 Picture.jpg
S8 Fotocelle mot refleks 5m M12-tilkobling
Artikkel:
S8-PR-3-B01-PP Kopiert
5000 mm
100 mm
M12 4-polt kontakt Pig-Tail
Mot polarisert reflektor
Ja
Rød LED
0,5 ms
0,03 A
LED
50 g
S8 Picture.jpg
S8 Fotocelle mot refleks laser 10m M8-tilkobling
Artikkel:
S8-PH-5-B51-PP Kopiert
10000 mm
0 mm
M8 4-polt kontakt
Mot polarisert reflektor
Ja
Rød laser
0,05 ms
0,03 A
Laser
12 g
S8 Picture.jpg
S8 Fotocelle mot refleks laser 10m M12-tilkobling
Artikkel:
S8-PH-3-B51-PP Kopiert
10000 mm
0 mm
M12 4-polt kontakt Pig-Tail
Mot polarisert reflektor
Ja
Rød laser
0,05 ms
0,03 A
Laser
50 g
S8 Picture.jpg
S8 Fotocelle mot refleks transparent 50-80cmm M8-tilkobling
Artikkel:
S8-PR-5-T51-PP Kopiert
800 mm
0 mm
M8 4-polt kontakt
Mot polarisert reflektor, transparante objekter
Ja
Rød LED
0,25 ms
0,03 A
LED
12 g
S8 Picture.jpg
S8 Fotocelle mot refleks transparent 50-80cm M12-tilkobling
Artikkel:
S8-PR-3-T51-PP Kopiert
800 mm
0 mm
M12 4-polt kontakt Pig-Tail
Mot polarisert reflektor, transparante objekter
Ja
Rød LED
0,25 ms
0,03 A
LED
50 g
S8 Picture.jpg
S8 Fotocelle mot refleks transparent 2m M8-tilkobling
Artikkel:
S8-PR-5-T53-PP Kopiert
2000 mm
0 mm
M8 4-polt kontakt
Mot polarisert reflektor, transparante objekter
Ja
Rød LED
0,25 ms
0,03 A
LED
12 g
S8 Picture.jpg
S8 Fotocelle direkteavkjennende 500mm M8-tilkobling
Artikkel:
S8-PR-5-C01-PP Kopiert
500 mm
0 mm
M8 4-polt kontakt
Direkteavkjennende
Ja
Rød LED
0,5 ms
0,03 A
LED
12 g
S8 Picture.jpg
S8 Fotocelle direkteavkjennende 500mm M12-tilkobling
Artikkel:
S8-PR-3-C01-PP Kopiert
500 mm
0 mm
M12 4-polt kontakt Pig-Tail
Direkteavkjennende
Ja
Rød LED
0,5 ms
0,03 A
LED
50 g
S8 Picture.jpg
S8 Fotocelle direkteavkjennende laser 200mm M8-tilkobling
Artikkel:
S8-PH-5-M01-PP Kopiert
200 mm
20 mm
M8 4-polt kontakt
Direkteavkjennende bakgrunnsavblendet
Ja
Rød laser
0,1 ms
0,035 A
Laser
70 g
S8 Picture.jpg
S8 Fotocelle direkteavkjennende laser 200mm M12-tilkobling
Artikkel:
S8-PH-3-M01-PP Kopiert
200 mm
20 mm
M12 4-polt kontakt Pig-Tail
Direkteavkjennende bakgrunnsavblendet
Ja
Rød laser
0,1 ms
0,035 A
Laser
70 g
S8 Picture.jpg
S8 Fotocelle direkteavkjennende 300mm M8-tilkobling
Artikkel:
S8-PR-5-M01-PP Kopiert
300 mm
50 mm
M8 4-polt kontakt
Direkteavkjennende bakgrunnsavblendet
Ja
Rød LED
1 ms
0,035 A
LED
70 g
S8 Picture.jpg
S8 Fotocelle direkteavkjennende 300mm M12-tilkobling
Artikkel:
S8-PR-3-M01-PP Kopiert
300 mm
50 mm
M12 4-polt kontakt Pig-Tail
Direkteavkjennende bakgrunnsavblendet
Ja
Rød LED
1 ms
0,035 A
LED
50 g
S8 Picture.jpg
S8 Kontrastfotocelle RGB 6-12mm M8-tilkobling
Artikkel:
S8-PR-5-W03-PP Kopiert
10 mm
0 mm
M8 4-polt kontakt
Kontrast
Nei
Rød LED, Blå LED, Grønn LED
0,05 ms
0,03 A
LED
12 g
S8 Picture.jpg
S8 Kontrastfotocelle RGB 6-12mm M12-tilkobling
Artikkel:
S8-PR-3-W03-PP Kopiert
10 mm
0 mm
M12 4-polt kontakt Pig-Tail
Kontrast
Nei
Rød LED, Blå LED, Grønn LED
0,05 ms
0,03 A
LED
50 g

Valgt variant

Velg variant i listen

Kundesupport
For pris og leveringstid, logg inn eller ta kontakt med vår kundesupport
