KÜBLER
Målehjul
For bruksområder der hjulet måler direkte på produktet, f.eks. papirbaner, tekstilruller, etc.
Se også fjærbelastet vinkelfeste for delvis å feste sensoren, samt gi et jevnt trykk på måleflaten.
Kontaktmaterial | |

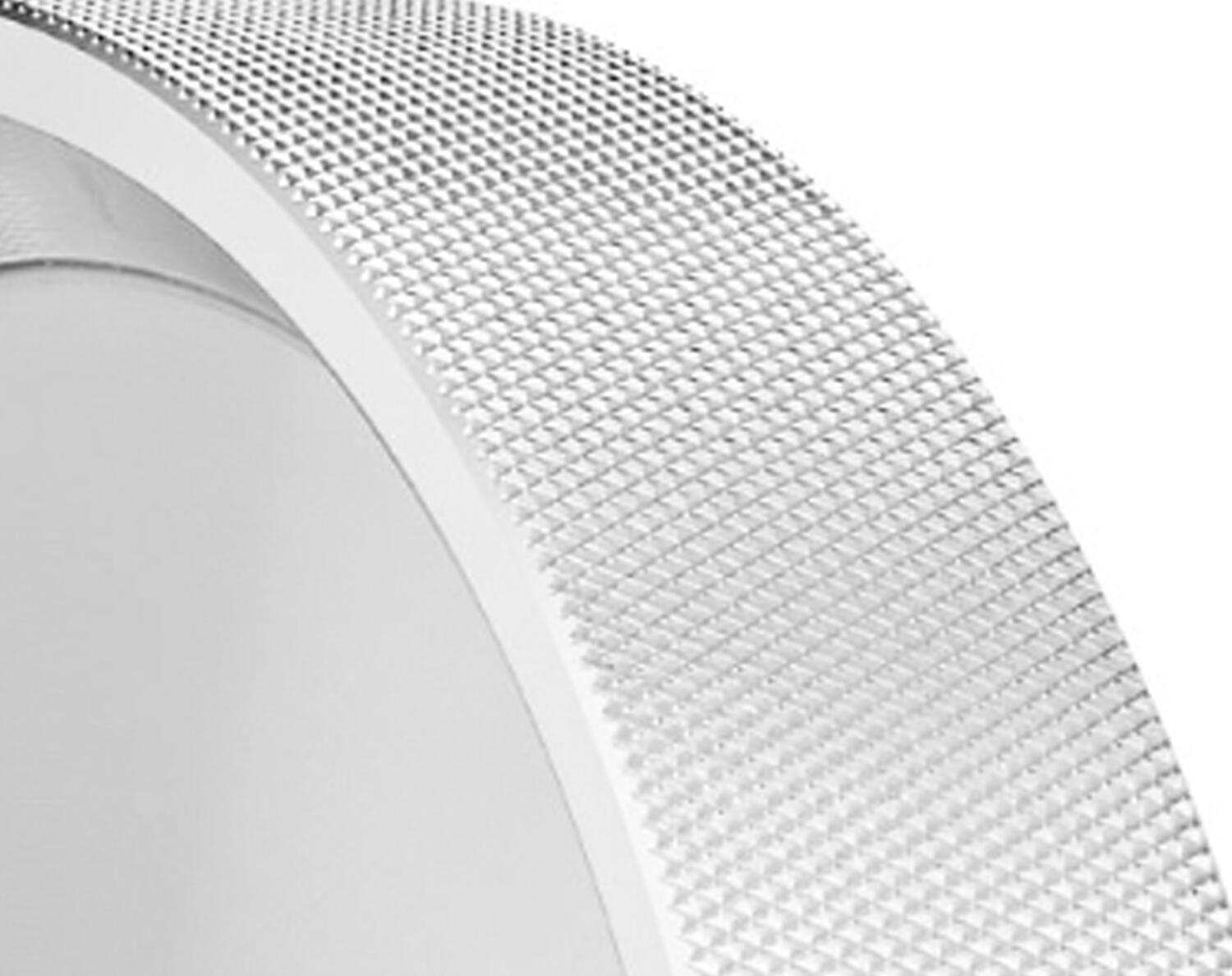

A | Riflete aluminium |

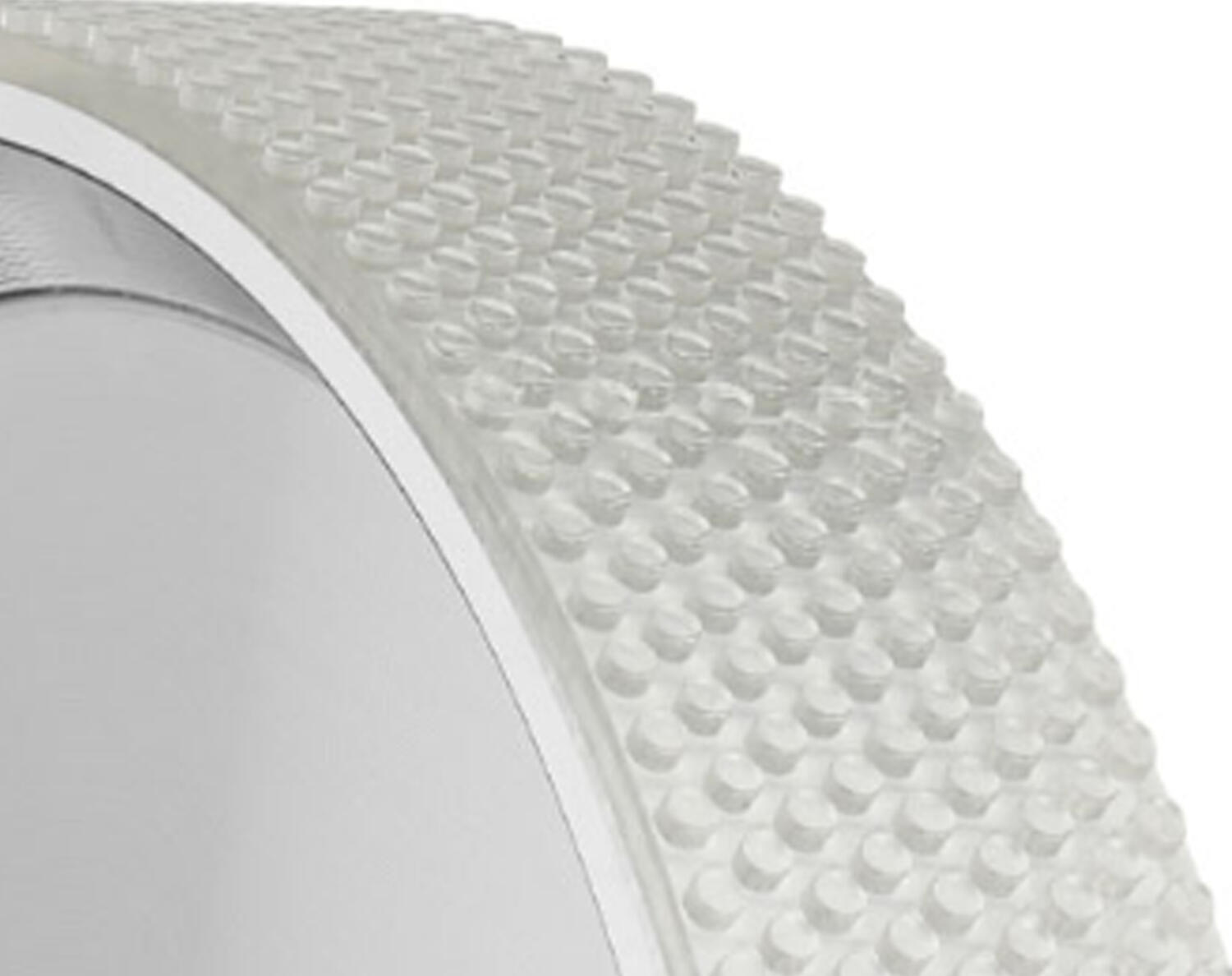

B | Nuppete gummi |
C | Rillet plast |
D | Glatt plast |
Her vises en tabell for veiledning om valg av hjultype. Vær oppmerksom på at dette er anbefalinger, unntak kan forekomme.
Overflaten på materialet som skal måles | Anbefalt hjultype |
Plast (f.eks. PVC, PE) | Glatt plast |
Papir | Glatt plast |
Kartong | Glatt plast / riflete aluminium |
Tre | Glatt plast / riflete aluminium |
Tekstil | Nuppete gummi, rillet plast, riflete aluminium |
Metall (ubehandlet) | Nuppete gummi |
Malte/lakkerte overflater | Nuppete gummi |
Tallene i tabellen viser til det syvende sifferet i ordrenummeret.
Bestillingsnr. | Omkrets/hulldiameter | Materiale overflate/hjulkropp |
0000.3217.0006 | Målehjul, 200/6 mm, riflete aluminium | Riflete aluminum / aluminium |
0000.3217.0010 | Målehjul, 200/10 mm, riflete aluminium | Riflete aluminum / aluminium |
0000.3247.0006 | Målehjul, 200/6 mm, glatt plast | Glatt plast / plast |
0000.3247.0010 | Målehjul, 200/10 mm, glatt plast | Glatt plast / plast |
0000.3297.0006 | Målehjul, 200/6 mm, rillet plast | Rillet plast / plast |
0000.3297.0010 | Målehjul, 200/10 mm, rillet plast | Rillet plast / plast |
0000.3517.0010 | Målehjul, 500/10 mm, riflete aluminium | Riflete aluminum / aluminium |
0000.3547.0010 | Målehjul, 500/10 mm, glatt plast | Glatt plast / plast |
0000.3567.0010 | Målehjul, 500/10 mm, nuppete gummi | Nuppete gummi / plast |
0000.3597.0010 | Målehjul, 500/10 mm, rillet plast | Rillet plast / plast |
For andre varianter kontakt OEM Automatic.
- For måling mot flere forskjellige materialer
- 200 eller 500mm omkrets
- For montering på de vanligste akselstørrelsene
Valgt variant
Tekniske data
Tekniske data mangler
Nedlastbare filer
Produktbeskrivelse
For bruksområder der hjulet måler direkte på produktet, f.eks. papirbaner, tekstilruller, etc.
Se også fjærbelastet vinkelfeste for delvis å feste sensoren, samt gi et jevnt trykk på måleflaten.
Kontaktmaterial | |
A | Riflete aluminium |
B | Nuppete gummi |
C | Rillet plast |
D | Glatt plast |
Her vises en tabell for veiledning om valg av hjultype. Vær oppmerksom på at dette er anbefalinger, unntak kan forekomme.
Overflaten på materialet som skal måles | Anbefalt hjultype |
Plast (f.eks. PVC, PE) | Glatt plast |
Papir | Glatt plast |
Kartong | Glatt plast / riflete aluminium |
Tre | Glatt plast / riflete aluminium |
Tekstil | Nuppete gummi, rillet plast, riflete aluminium |
Metall (ubehandlet) | Nuppete gummi |
Malte/lakkerte overflater | Nuppete gummi |
Tallene i tabellen viser til det syvende sifferet i ordrenummeret.
Bestillingsnr. | Omkrets/hulldiameter | Materiale overflate/hjulkropp |
0000.3217.0006 | Målehjul, 200/6 mm, riflete aluminium | Riflete aluminum / aluminium |
0000.3217.0010 | Målehjul, 200/10 mm, riflete aluminium | Riflete aluminum / aluminium |
0000.3247.0006 | Målehjul, 200/6 mm, glatt plast | Glatt plast / plast |
0000.3247.0010 | Målehjul, 200/10 mm, glatt plast | Glatt plast / plast |
0000.3297.0006 | Målehjul, 200/6 mm, rillet plast | Rillet plast / plast |
0000.3297.0010 | Målehjul, 200/10 mm, rillet plast | Rillet plast / plast |
0000.3517.0010 | Målehjul, 500/10 mm, riflete aluminium | Riflete aluminum / aluminium |
0000.3547.0010 | Målehjul, 500/10 mm, glatt plast | Glatt plast / plast |
0000.3567.0010 | Målehjul, 500/10 mm, nuppete gummi | Nuppete gummi / plast |
0000.3597.0010 | Målehjul, 500/10 mm, rillet plast | Rillet plast / plast |
For andre varianter kontakt OEM Automatic.
