KÜBLER
Sendix H120
Hullaksel
Sendix H120-serien er designet for tøffe omgivelser. Spesialisert for høyspenningsmotorer, generatorer, stål- og kranindustri. Sensoren har høy innkapslingsgrad, IP66, IP67, og et bredt temperaturområde -40 til +100°C. Den er også utstyrt med "HD-Safety LockTM, noe som betyr doble pakninger, noe som hjelper mot fuktighet og støv. Alle lagre er robuste, og sterke.
Valgalternativene innen kontakttyper gjør denne koderen meget fleksibel. Blandt valgene finner vi f.eks. optisk fiber, M12, M23 og terminalboks. H120 kan leveres med monteringsarm i forskjellige lengder (se datablad under "download"). Mulig også med statorkobling.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
- Husdiameter Ø100mm
- 50 til 5000 pulser / omdr
- IP67
- Push/Pull eller TTL / RS422
Valgt variant
Tekniske data
| Akseldiameter maks | 25 mm |
|---|---|
| Akseldiameter min | 12 mm |
| Givertype | Inkrementell |
| Housing diametre | 120 mm |
| IP-klasse | IP66, IP67 |
| Matespenning DC maks. | 30 V DC |
| Matespenning DC min. | 5 V DC |
| Montering | Hullaksel |
| Pulstall maks | 5000 |
|---|---|
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 100 °C |
| Tilkobling | Kabel, M12, M23-kontakt |
| Utgang | Push/Pull, RS422 |
| Versjon | Multiturn |
Nedlastbare filer
Produktbeskrivelse
Sendix H120-serien er designet for tøffe omgivelser. Spesialisert for høyspenningsmotorer, generatorer, stål- og kranindustri. Sensoren har høy innkapslingsgrad, IP66, IP67, og et bredt temperaturområde -40 til +100°C. Den er også utstyrt med "HD-Safety LockTM, noe som betyr doble pakninger, noe som hjelper mot fuktighet og støv. Alle lagre er robuste, og sterke.
Valgalternativene innen kontakttyper gjør denne koderen meget fleksibel. Blandt valgene finner vi f.eks. optisk fiber, M12, M23 og terminalboks. H120 kan leveres med monteringsarm i forskjellige lengder (se datablad under "download"). Mulig også med statorkobling.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
Ordreinformasjon
Bestillingsnøkkel | H120.ⒶⒷⒸⒹ.Ⓔ | |
Ⓐ Flens | Ⓒ Utgangsalt./Matespenning | Ⓔ Pulser per omdr |

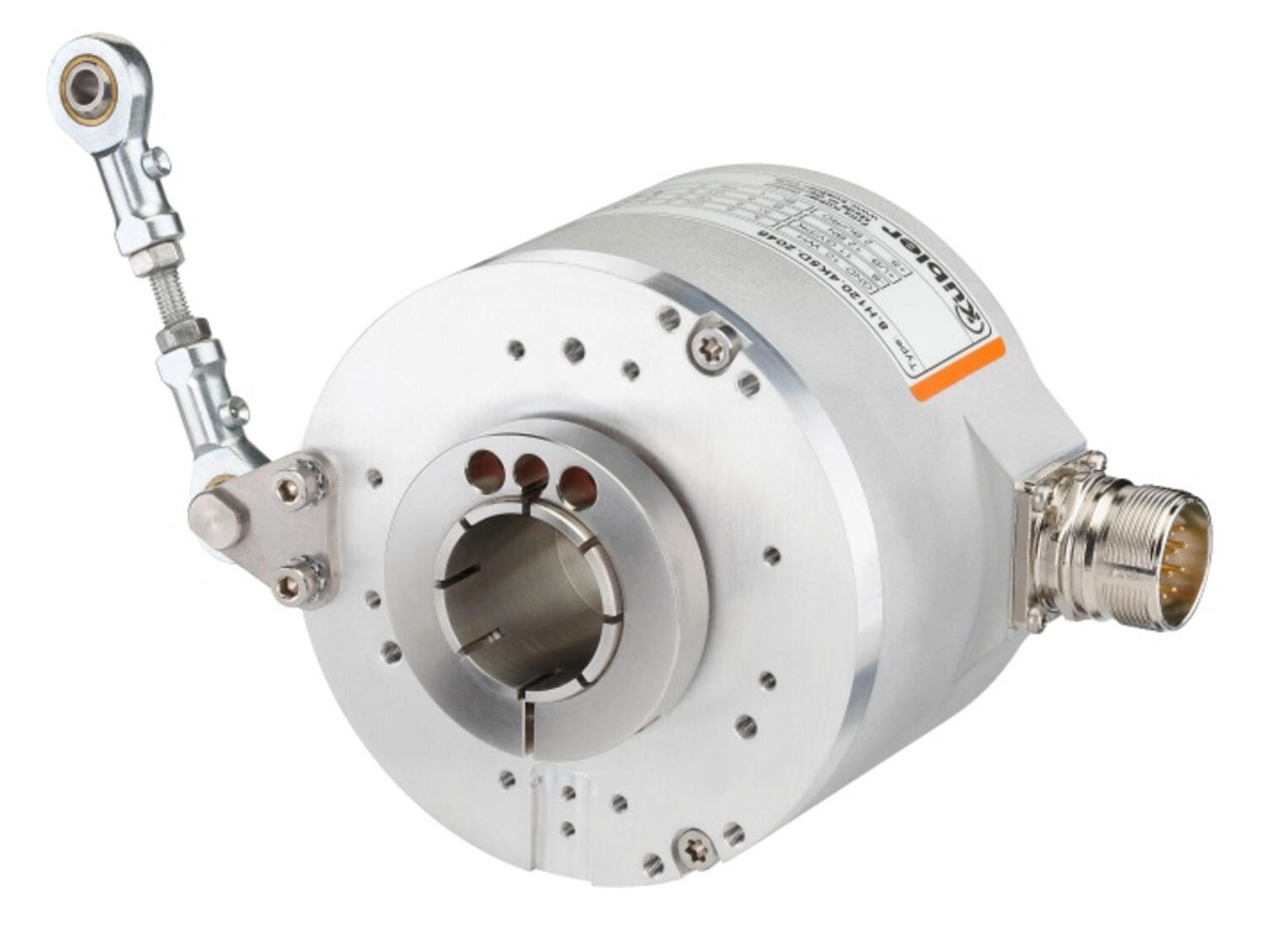

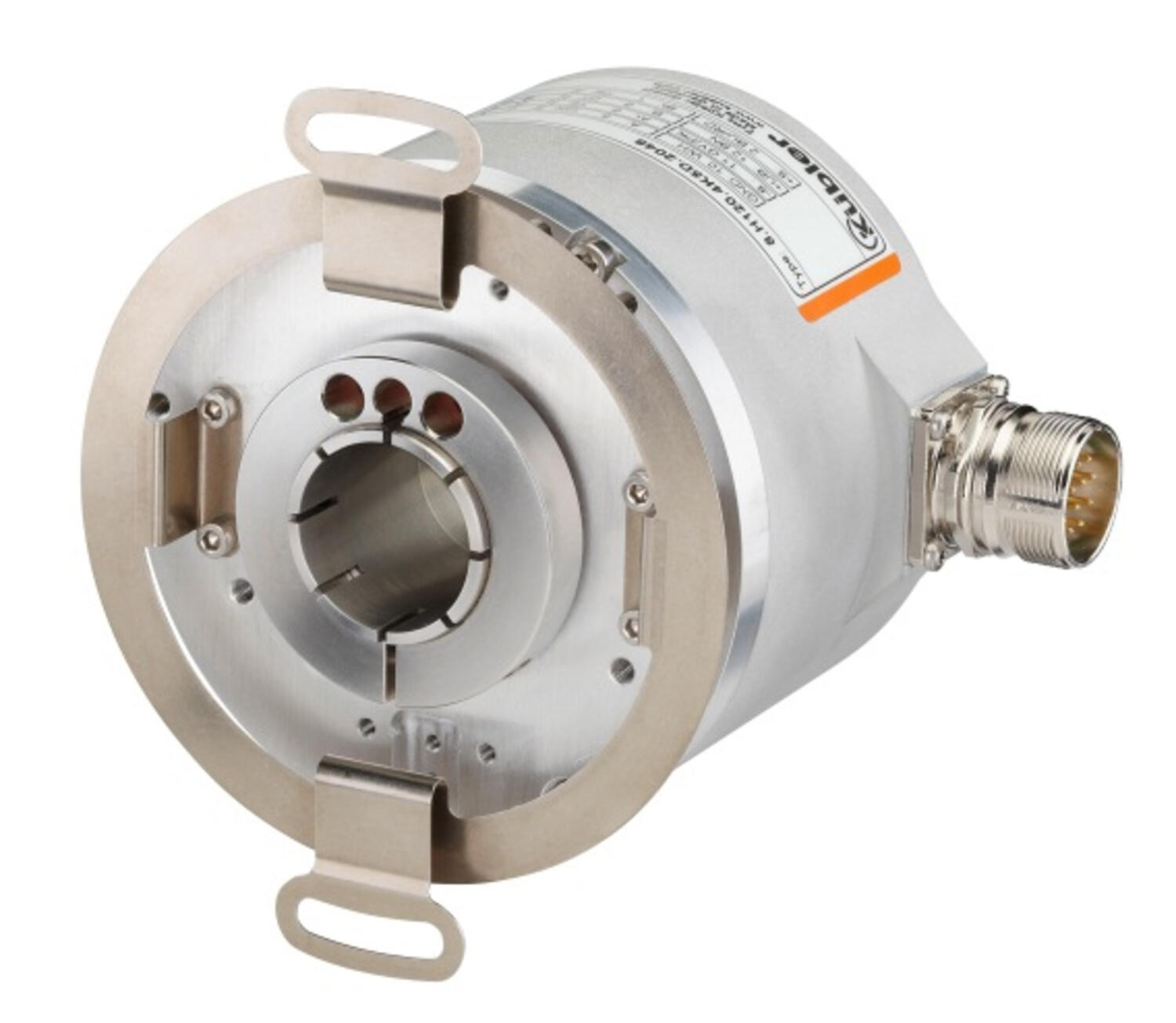

1 = Uten fastarm 2 = Fastarm 70 mm 3 = Fastarm 100 mm 4 = Fastarm 150 mm 5 = Statorkobling. ∅ 119 mm
(Fastarmen er ikke montert ved levering) | 4 = RS422 / 5 V DC 1 = RS422 / 10 til 30 V DC 5 = Push-Pull / 10 til 30 V DC 6 = Push-Pull / 10 til 30 V DC, kraftversjon for opp til 350 m
B = LWL + RS422 / 5 V DC A = LWL + RS422 / 10 til 30 V DC C = LWL + Push-Pull / 10 til 30 V DC
(Alle versjoner med invertert signal, Versjon B, A, C finnes med kontakttype L) | 50, 360, 512, 600, 1000, 1024, 1500, 2000, 2048, 2500, 4096, 5000 Eks. 500 pulser = 0500 |
Ⓑ Hullaksel | Ⓓ Kontakt | |
Gjennomgående hullaksel 2 = ∅ 16 mm 3 = ∅ 20 mm 5 = ∅ 25 mm 6 = ∅ 1"

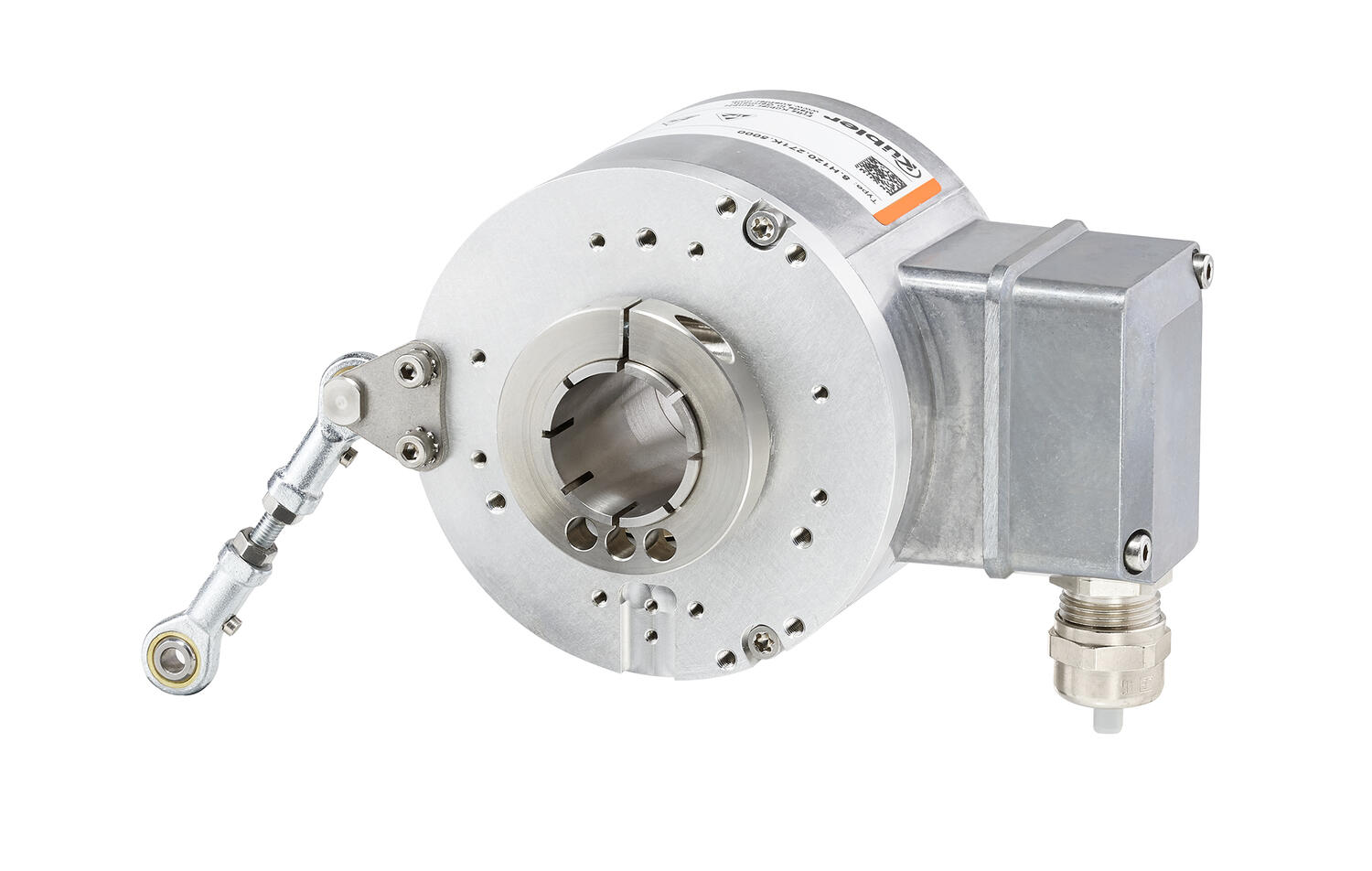

Hullaksel med senterfeste A = ∅ 12 mm B = ∅ 16 mm K = Kon, ∅ 17 mm, 1:10 | 1 = Radiell kabel, 1 m, PVC A = Radiell kabel, spesiallengde PVC* 2 = Radiell M12 kontakt. 8-pin, motsols 4 = Radiell M23 kontakt, 12-pin, motsols D = Radiell M23 kontakt, 12-pin, medsols K = Kontaktboks med plug-in, roterbar 180° L = Optisk fiberkontakt + M23-kontakt, 12-pin, medsols (Versjon L kan kun bestilles med utgangsalt. A, B, C)
*) Spesiallengder A, B: 3, 5, 8, 10, 15 M Bestillingsnøkkel tillegg. XXXX = Lengde i Dm eks. H120.XXXX.XXXX.0030 = Kabellengde 3 m
| |
