KÜBLER

Sendix Base KIH40 / KIS40

Robust, kompakt, nøyaktig og med en oppløsning opp til 2 500 pulser per omdreining gjør Küblers Sendix Base KI40 til et godt valg i mange applikasjoner. Dekker de fleste behov i segmentet mellom miniatyr- og standard-pulsgivere. En kostnadseffektiv pulsgiver av høy kvalitet.

Les mer
  • Husdiameter Ø40 mm
  • 10 til 2560 pulser / omdr
  • IP64
  • Push/Pull, TTL / RS422, open collector
  • Hullaksel / aksel

Valgt variant

Flere varianter
KUBLER.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Ordreinformasjon

Tilbehør & Relaterte produkter

Lydfiler

Valgt variant

Tekniske data

Akseldiameter maks 8 mm
Akseldiameter min 6 mm
Givertype Inkrementell
Housing diametre 40 mm
IP-klasse IP64
Matespenning DC maks. 30 V DC
Matespenning DC min. 5 V DC
Montering Aksel
Pulstall maks 2500
Temperaturområde fra -20 °C
Temperaturområde til 85 °C
Tilkobling Kabel
Utgang Push/Pull, RS422

Nedlastbare filer

Mål og innkobling

Produktbeskrivelse

Robust, kompakt, nøyaktig og med en oppløsning opp til 2 500 pulser per omdreining gjør Küblers Sendix Base KI40 til et godt valg i mange applikasjoner. Dekker de fleste behov i segmentet mellom miniatyr- og standard-pulsgivere. En kostnadseffektiv pulsgiver av høy kvalitet.

Ordreinformasjon

BestillingsnøkkelAksel-versjon

KIS40.ⒶⒷⒸⒹ.Ⓔ

Ⓐ Flens

Ⓒ Utgangsalt./Matespenning

Ⓔ Pulser per omdr

1 = Klem-Synkro Flens ∅40 mm

4 = Push-Pull (invertert signal) / 10-30 V DC

3 = Open collector (invertert signal) / 10-30 V DC

6 = RS422 (invertert signal) / 5 V DC

25, 100, 200, 360, 500, 512, 600, 1000, 1024, 2000, 2048, 2500

Eks. 500 pulser = 0500

Ⓑ Aksel

Ⓓ Kontakttype

3 = ∅6x12,5 mm

5 = ∅1/4"x12,5 mm

1 = Aksiell kabel, 2 m, PVC

2 = Radiell kabel, 2 m, PVC

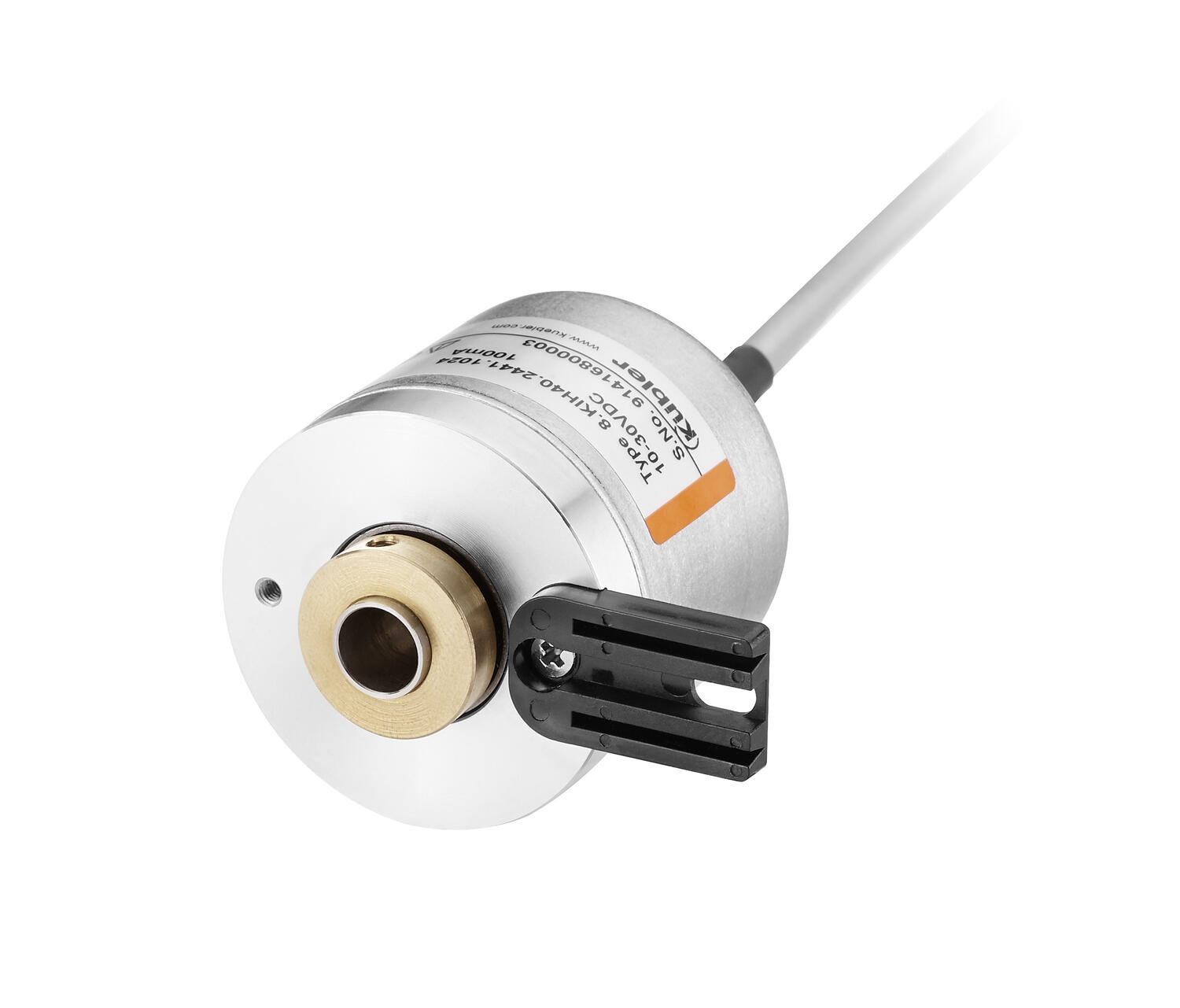

Bestillingsnøkkel Hullaksel-versjon

KIH40.ⒶⒷⒸⒹ.Ⓔ



Ⓐ Flens

Ⓒ Utgangsalt./Matespenning

Ⓔ Pulser per omdr

2 = Med rotasjonsstopp

5 = Statorkobling ∅46 mm

4 = Push-Pull (invertert signal) / 10-30 V DC

3 = Open collector (invertert signal) / 10-30 V DC

6 = RS422 (invertert signal) / 5 V DC

25, 100, 200, 360, 500, 512, 600, 1000, 1024, 2000, 2048, 2500

Eks. 500 pulser = 0500

Ⓑ Hullaksel

Ⓓ Kontakttype

4 = ∅8 mm

3 = ∅1/4"

1 = Aksiell kabel, 2 m, PVC

2 = Radiell kabel, 2 m, PVC



Ta kontakt med oss for pris og leveringstid på din variant.

Tilbehør



Lydfiler

Her er noen lydfiler

Relatert

Absolutt posisjonsmåling i sylinderapplikasjoner med Temposonics
Kunnskap

Temposonics i sylinderapplikasjoner

Temposonics er en familie av magnetostriktive lineære posisjonssensorer som gir absolutt og kontaktfri posisjonsmåling med høy nøyaktighet, robusthet og lang levetid. Sensorene benyttes blant annet i hydrauliske og pneumatiske sylindre, der presis tilbakemelding om stangens posisjon er avgjørende for styring, regulering og kontroll av bevegelsen. I denne artikkelen ser vi nærmere på hvordan magnetostriktiv teknologi fungerer, hvilke sensorserier som egner seg for sylinderapplikasjoner, og hvilke fordeler teknologien gir i praktisk bruk.

Komponenter for spesielle kjøretøy
Kunnskap

Mobile kjøretøy i krevende miljøer

Utviklingen av mobile kjøretøy går raskt. Kravene til sikkerhet, levetid, miljøytelse og avansert funksjonalitet øker, samtidig som kjøretøyene må være kostnadseffektive, robuste og enkle å vedlikeholde. Hos OEM Automatic støtter vi deg gjennom hele prosessen. Med bred teknisk kompetanse og tett samarbeid med ledende produsenter hjelper vi deg med å velge riktige komponenter for de mest krevende miljøene.

Presis palledetektering med Lidarsensor fra Hokuyo
Kunnskap

En guide til presis deteksjon av paller med LiDARsensoren UCT-10LCN

Å posisjonere gaflene riktig i en pall raskt, presist og sikkert er en grunnleggende forutsetning for både gaffeltrucker og AGV systemer. Samtidig stilles det høye krav til sensorer som skal fungere pålitelig i trange omgivelser, under bevegelse og i krevende industrimiljøer. I denne guiden viser vi hvordan den ultratynne LiDARsensoren UCT-10LCN kan brukes for å løse disse utfordringene og bli en stabil del av løsningen for deteksjon av paller og automatisert materialhåndtering.

Styringskontroll for båter fra Temposonics
Produktnyheter

Styringskontroll for båter

I styringssystemer på båter brukes sensorer til nøyaktig måling av rorposisjon, aktuatorbevegelse, nivå i tanker og slaglengde i hydrauliske sylindre. Dette gir kritiske data som bidrar til stabil, responsiv og sikker manøvrering.

Deteksjon og måleområdesensorer DS4
Produktnyheter

Deteksjons- og måleområdesensorer

Presisjon, hastighet og tilpasningsevne er avgjørende i moderne automatisering. Det er her Datasensings nye DS4-serie kommer inn og tilbyr en kraftig løsning for produsenter og logistikkaktører som krever nøyaktighet og fleksibilitet.

Lineærsensorer i vannkraft fra Temposonics
Produktnyheter

Temposonics lineærsensorer i vannkraft

Temposonics-sensorer er magnetostriktive lineære posisjonssensorer, det vil si at målingen skjer kontaktfritt ved at en magnet (festet til et bevegelig element) forårsaker en torsjonsbølge i en sensorstav når en strømimpuls sendes. Sensoren registrerer tidsforsinkelsen til bølgen, og posisjonen beregnes med høy presisjon.

Artikler Akseldiameter maks Akseldiameter min Givertype Housing diametre IP-klasse Matespenning DC maks. Matespenning DC min. Montering Pulstall maks Temperaturområde fra Temperaturområde til Tilkobling Utgang Pris

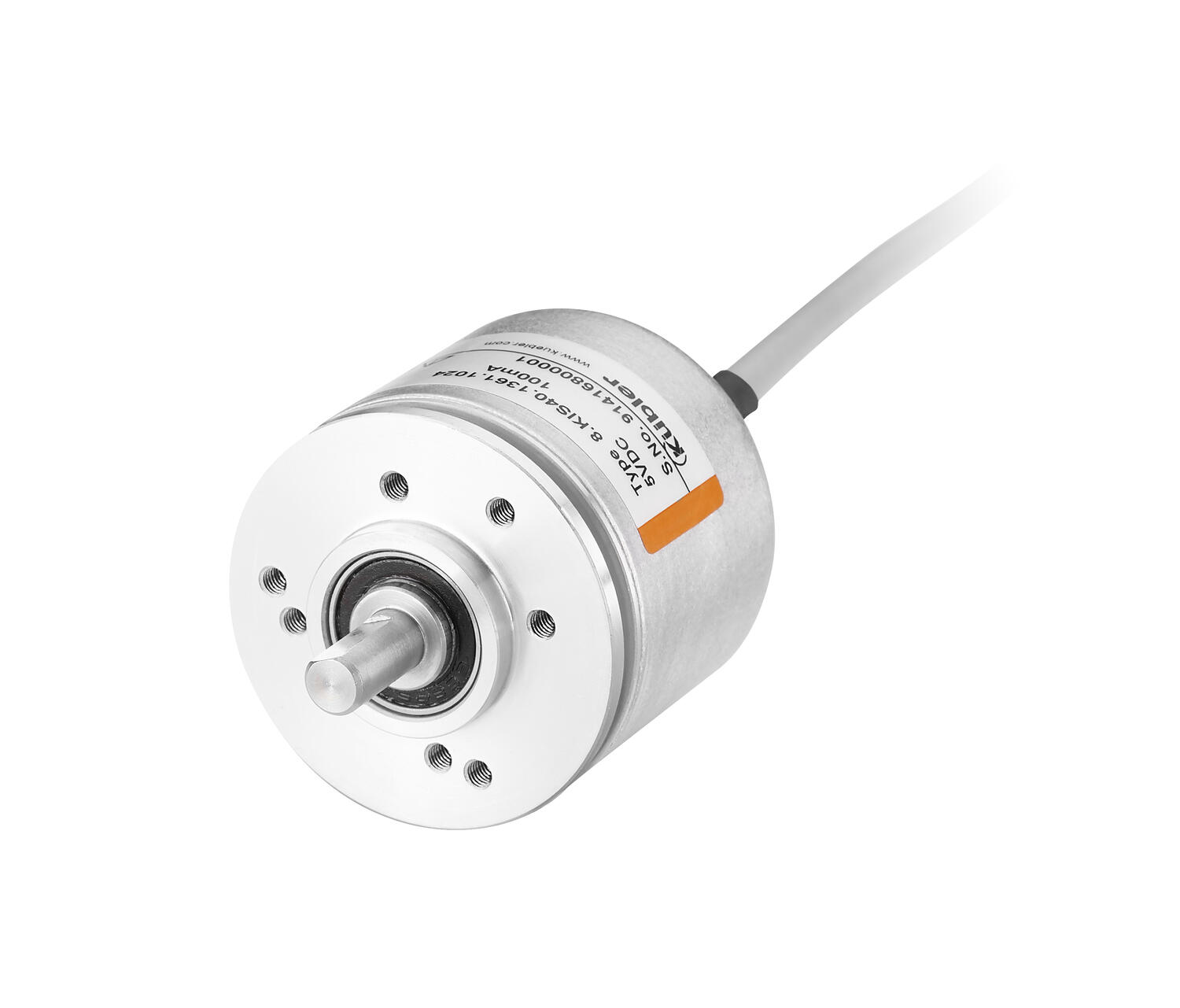

KIS40_Photo.tif
Dummyvariant Serie KIS40
Artikkel:
SERIE KIS40 Kopiert
8 mm
6 mm
Inkrementell
40 mm
IP64
30 V DC
5 V DC
Aksel
2500
-20 °C
85 °C
Kabel
Push/Pull, RS422
Dummyvariant Serie KIH40
Artikkel:
SERIE KIH40 Kopiert
8 mm
6 mm
Inkrementell
40 mm
IP64
30 V DC
5 V DC
Hullaksel
2500
-20 °C
70 °C
Kabel
Push/Pull, RS422
Inkrem. pulsgiver 8 mm hullaksel 10-30VDC, 2m radial kabel
Artikkel:
KIH40.5442.0100 Kopiert
Inkrem. pulsgiver 8 mm hullaksel 10-30VDC, 2m radial kabel
Artikkel:
KIH40.5442.0500 Kopiert
Inkrem. pulsgiver 8 mm hullaksel 10-30VDC, 2m radial kabel
Artikkel:
KIH40.5442.1000 Kopiert
Inkrem. pulsgiver 8 mm hullaksel 10-30VDC, 2m radial kabel
Artikkel:
KIH40.5442.2500 Kopiert
KIS40_Photo.tif
Inkrem. pulsgiver 6 mm aksel 10-30VDC, 2m radial kabel
Artikkel:
KIS40.1342.0100 Kopiert
KIS40_Photo.tif
Inkrem. pulsgiver 6 mm aksel 10-30VDC, 2m radial kabel
Artikkel:
KIS40.1342.0200 Kopiert
KIS40_Photo.tif
Inkrem. pulsgiver 6 mm aksel 10-30VDC, 2m radial kabel
Artikkel:
KIS40.1342.0500 Kopiert
KIS40_Photo.tif
Inkrem. pulsgiver 6 mm aksel 10-30VDC, 2m radial kabel
Artikkel:
KIS40.1342.1024 Kopiert
KIS40_Photo.tif
Inkrem. pulsgiver 6 mm aksel 10-30VDC, 2m radial kabel
Artikkel:
KIS40.1342.1000 Kopiert
