KÜBLER
Rustfri, Sendix 5006 / 5026

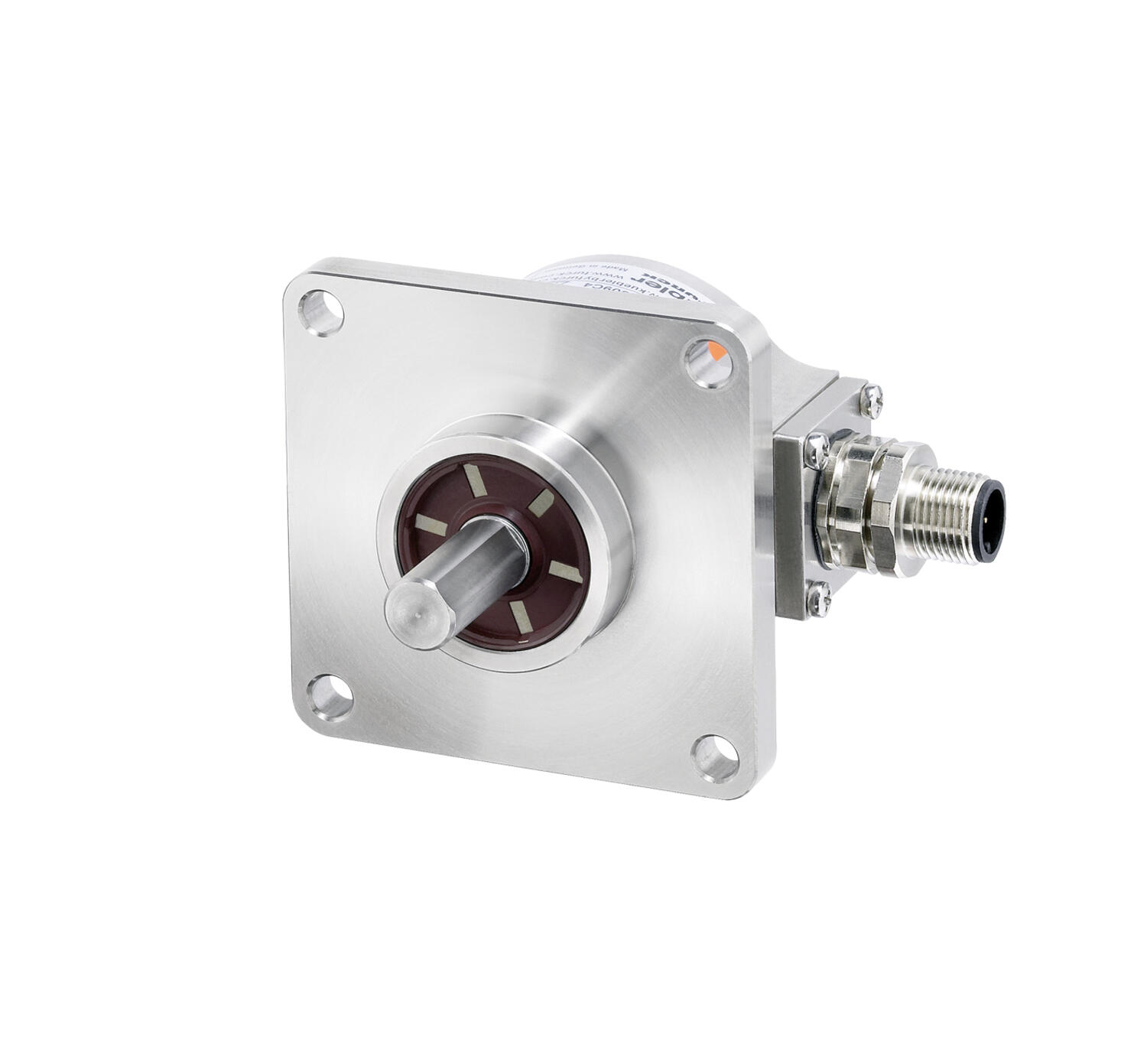

Sendix 5006 / 5026 er en robust inkrementell akselkoder. Designet spesielt for industrielt bruk utendørs, eller i matindustrien. Akseltetningen er i Viton®-materiell fra DuPont©. Viton® er designet spesielt med tanke på å motstå påvirkning fra kjemiske effekter. Det kraftige huset beskytter sensoren enda bedre mot støt og slag enn tidligere modeller i 58XX-serien. I designet av den nye konstruksjonen Safety-Lock™ har lagrene i vinkelsensoren blitt plassert med større radavstand, og en spesiell låseklaff forhindrer lagerforskyvning i samtlige retninger.
Giveren er tilgjengelig med aksel og hullaksel. Kombinert med forskjellige flenser for å passe der 58 mm givere tidligere har vært plassert.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
- Husdiameter Ø58 mm
- 1 til 5000 pulser / omdr
- IP66/IP67
- Push/Pull eller TTL / RS422
- Hullaksel / aksel
Valgt variant
Tekniske data
| Akseldiameter maks | 10 mm |
|---|---|
| Akseldiameter min | 6 mm |
| Givertype | Inkrementell |
| Housing diametre | 58 mm |
| IP-klasse | IP66, IP67 |
| Matespenning DC maks. | 30 V DC |
| Matespenning DC min. | 5 V DC |
| Montering | Aksel |
| Pulstall maks | 5000 |
|---|---|
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 85 °C |
| Tilkobling | M12-kontakt |
| Utgang | Push/Pull, RS422 |
| Versjon | Multiturn |
Nedlastbare filer
Produktbeskrivelse
Sendix 5006 / 5026 er en robust inkrementell akselkoder. Designet spesielt for industrielt bruk utendørs, eller i matindustrien. Akseltetningen er i Viton®-materiell fra DuPont©. Viton® er designet spesielt med tanke på å motstå påvirkning fra kjemiske effekter. Det kraftige huset beskytter sensoren enda bedre mot støt og slag enn tidligere modeller i 58XX-serien. I designet av den nye konstruksjonen Safety-Lock™ har lagrene i vinkelsensoren blitt plassert med større radavstand, og en spesiell låseklaff forhindrer lagerforskyvning i samtlige retninger.
Giveren er tilgjengelig med aksel og hullaksel. Kombinert med forskjellige flenser for å passe der 58 mm givere tidligere har vært plassert.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
Ordreinformasjon
Aksel-versjon | ||
Bestillingsnøkkel | 5006.ⒶⒷⒸⒹ.Ⓔ |
|
Ⓐ Flens | Ⓒ Utgangsalt./Matespenning | Ⓔ Pulser per omdreining |
7 = Klemflens ∅58 mm A = Synkroflens ∅58 mm C = Kvadratflens ⃞63,5 mm | 2 = Push-Pull (7272 kompatibel) / 5-30 V DC 5 = Push-Pull / 10-30 V DC 4 = RS422 / 5 V DC (alle alternativene ovenfor har inverterte signaler) | 1, 5, 10, 12, 36, 100, 200, 250, 256, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 2000, 2048, 2500, 3600, 4096, 5000 Ex. 100 pulser = 0100 |
Ⓑ Aksel (∅xL) | Ⓓ Kontakt-type | |
1 = ∅6x10 mm 3 = ∅10x20 mm 8 = ∅3/8"x7/8" | 4 = Radiell M12-kontakt, 8-pin | |
Hullaksel-versjon | ||
Bestillingsnøkkel | 5026.ⒶⒷⒸⒹ.Ⓔ |
|
Ⓐ Flens | Ⓒ Utgangsalt./Matespenning | Ⓔ Pulser per omdreining |
1 = Rotasjonsstop. lang C = Statorkobling ∅63 mm | 2 = Push-Pull (7272 kompatibel) / 5-30 V DC 5 = Push-Pull / 10-30 V DC 4 = RS422 / 5 V DC (alle alternativene ovenfor har inverterte signaler) | 1, 5, 10, 12, 36, 100, 200, 250, 256, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 2000, 2048, 2500, 3600, 4096, 5000 Ex. 100 pulser = 0100 |
Ⓑ Hullaksel | Ⓓ Kontakt-type | |
3 = ∅10 mm 5 = ∅12 mm 8 = ∅15 mm | 2 = Radiell M12-kontakt, 8-pin | |
Ta kontakt med oss for pris og leveringstid på din variant.
