KÜBLER
3610 / 3620
3610 / 3620 er en liten og robust serie. Lages med aksel og hullaksel. Push - Pull eller RS422. Opp til 2 500 pulser per omdreining. Velegnet for applikasjoner hvor det er begrenset plass. Radiell, aksiell kabel eller M12 (8-pin).
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
- Husdiameter Ø36 mm
- 25 til 2 500 pulser / omdr
- IP50/IP64/IP65
- Push/Pull eller TTL / RS422
- Hullaksel / aksel
Valgt variant
Tekniske data
| Akseldiameter maks | 8 mm |
|---|---|
| Akseldiameter min | 6 mm |
| Givertype | Inkrementell |
| Housing diametre | 36 mm |
| IP-klasse | IP50, IP64, IP65 |
| Matespenning DC maks. | 30 V DC |
| Matespenning DC min. | 5 V DC |
| Montering | Hullaksel |
|---|---|
| Pulstall maks | 2500 |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 85 °C |
| Tilkobling | Kabel, M12-kontakt |
| Utgang | Push/Pull, RS422 |
Nedlastbare filer
Produktbeskrivelse
3610 / 3620 er en liten og robust serie. Lages med aksel og hullaksel. Push - Pull eller RS422. Opp til 2 500 pulser per omdreining. Velegnet for applikasjoner hvor det er begrenset plass. Radiell, aksiell kabel eller M12 (8-pin).
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
Ordreinformasjon

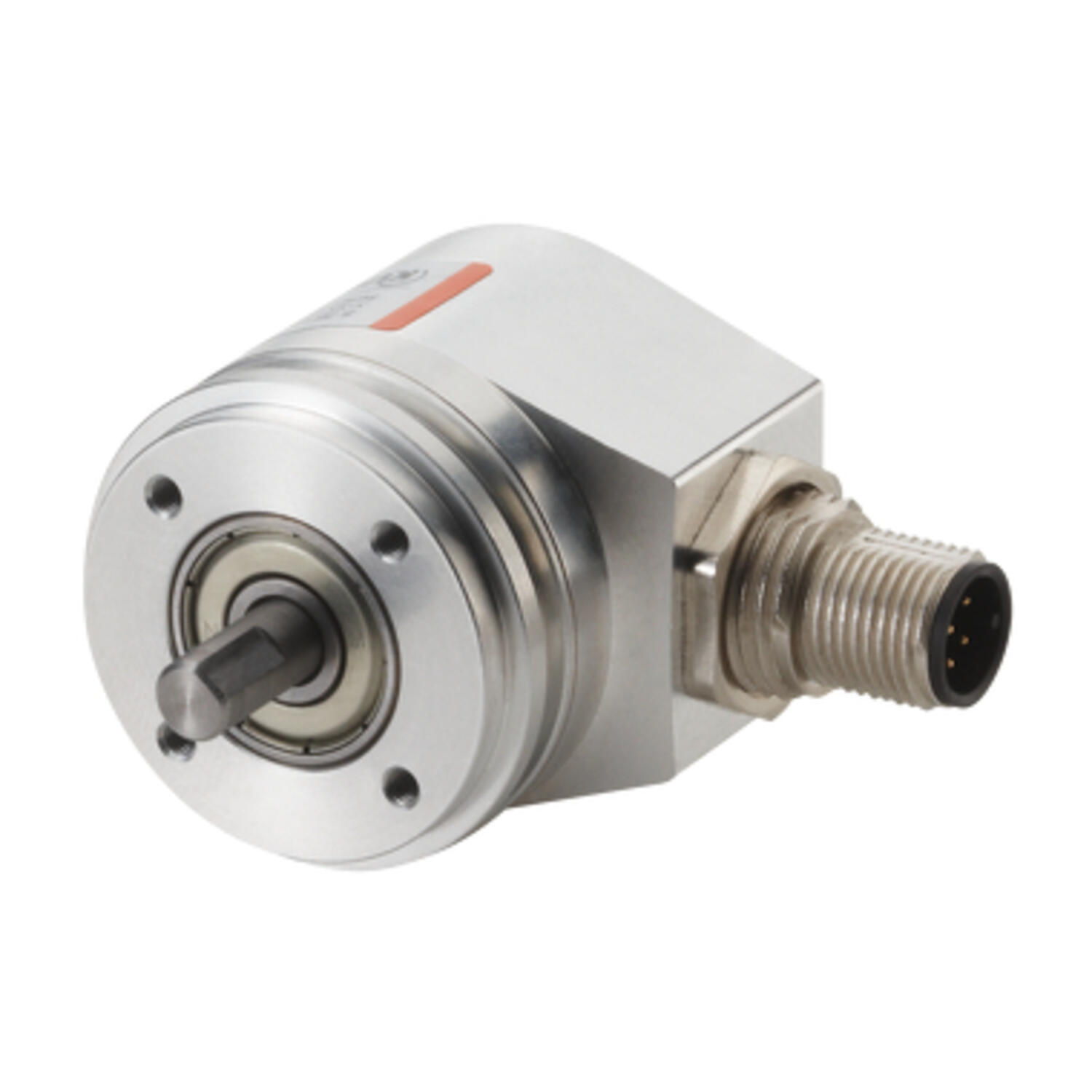

Bestillingsnøkkel Aksiell-versjon | 3610.ⒶⒷⒸⒹ.Ⓔ | |
Ⓐ Flens | Ⓓ Kontakttype | Ⓔ Pulser per omdr |
2 = Synkro Flens ∅36,5 mm 3 = Klem Flens ∅36,5 mm | 1 = Aksiell kabel, 2 m, PVC A = Aksiell kabel. spesiallengde PVC* 2 = Radiell kabel, 2 m, PVC B = Radiell kabel,spesiallengde PVC* 3 = Aksiell M12 kontakt. 8-pin 4 = Radiell M12 kontakt, 8-pin
* Spesiallengder A, B: 3, 5, 8, 10, 15 m Bestillingsnøkkel tillegg .XXXX = Lengde i dm Eks. 3610.334A.1024.0030 = Kabellengde 3 m
| 25, 100, 200, 360, 500, 512, 600, 1000, 1024, 1500, 2000, 2048, 2500 Eks. 500 pulser = 0500 |
Ⓑ Aksel | ||
1 = ∅4x10 mm 2 = ∅5x10 mm 3 = ∅6x12,5 mm 5 = ∅1/4"x12,5 mm
| ||
Ⓒ Utgangsalt./Matespenning
| ||
2 = Push-Pull (invertert signal) / 5-18 V DC 4 = Push-Pull (invertert signal) / 8-30 V DC 3 = Push-Pull (utan invertert signal) / 8-30 V DC 6 = RS422 (invertert signal) / 5 V DC 5 = RS422 (invertert signal) / 8-30 V DC | ||

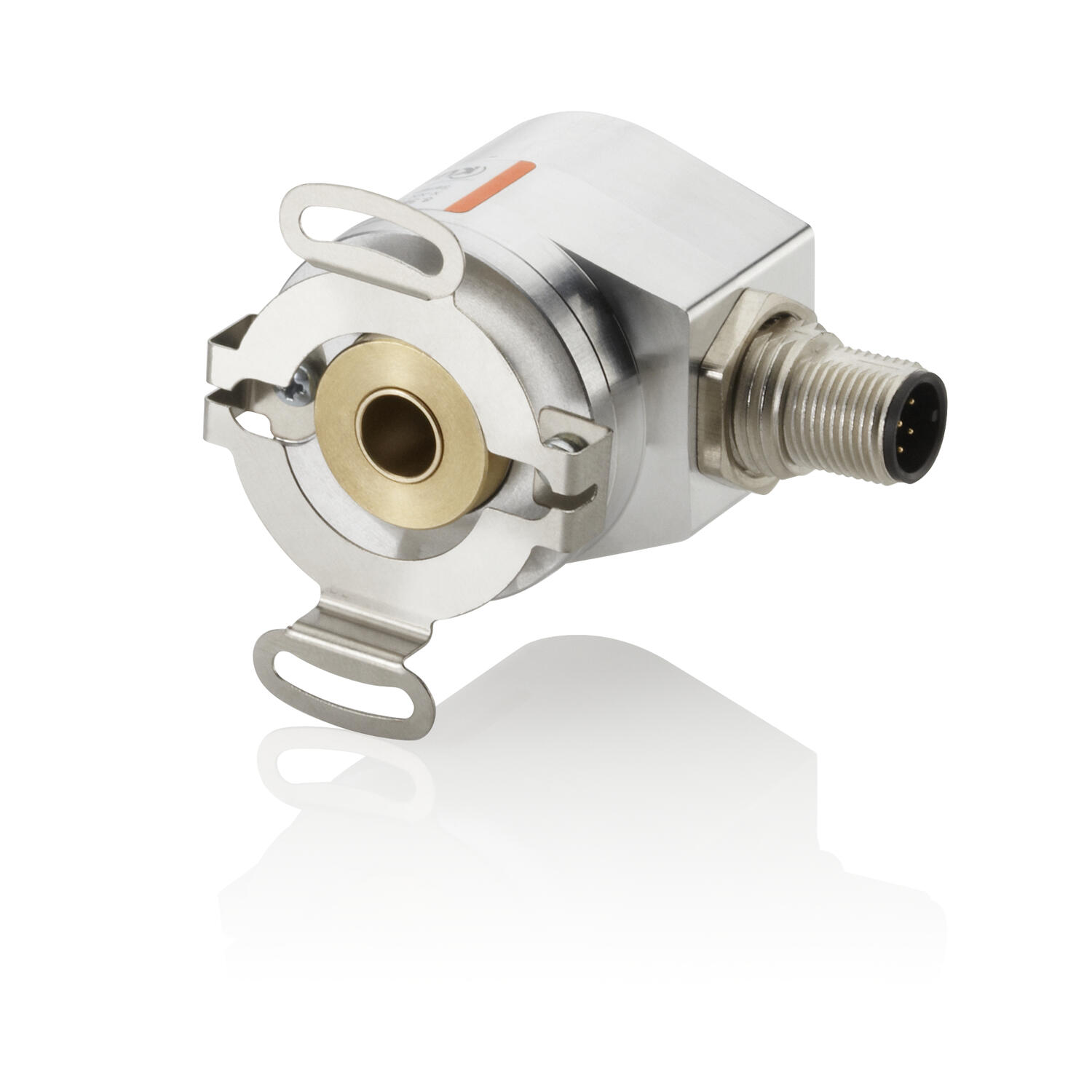

Bestillingsnøkkel Hullaksel-versjon | 3620.ⒶⒷⒸⒹ.Ⓔ | |
Ⓐ Flens | Ⓓ Kontakttype | Ⓔ Pulser per omdr |

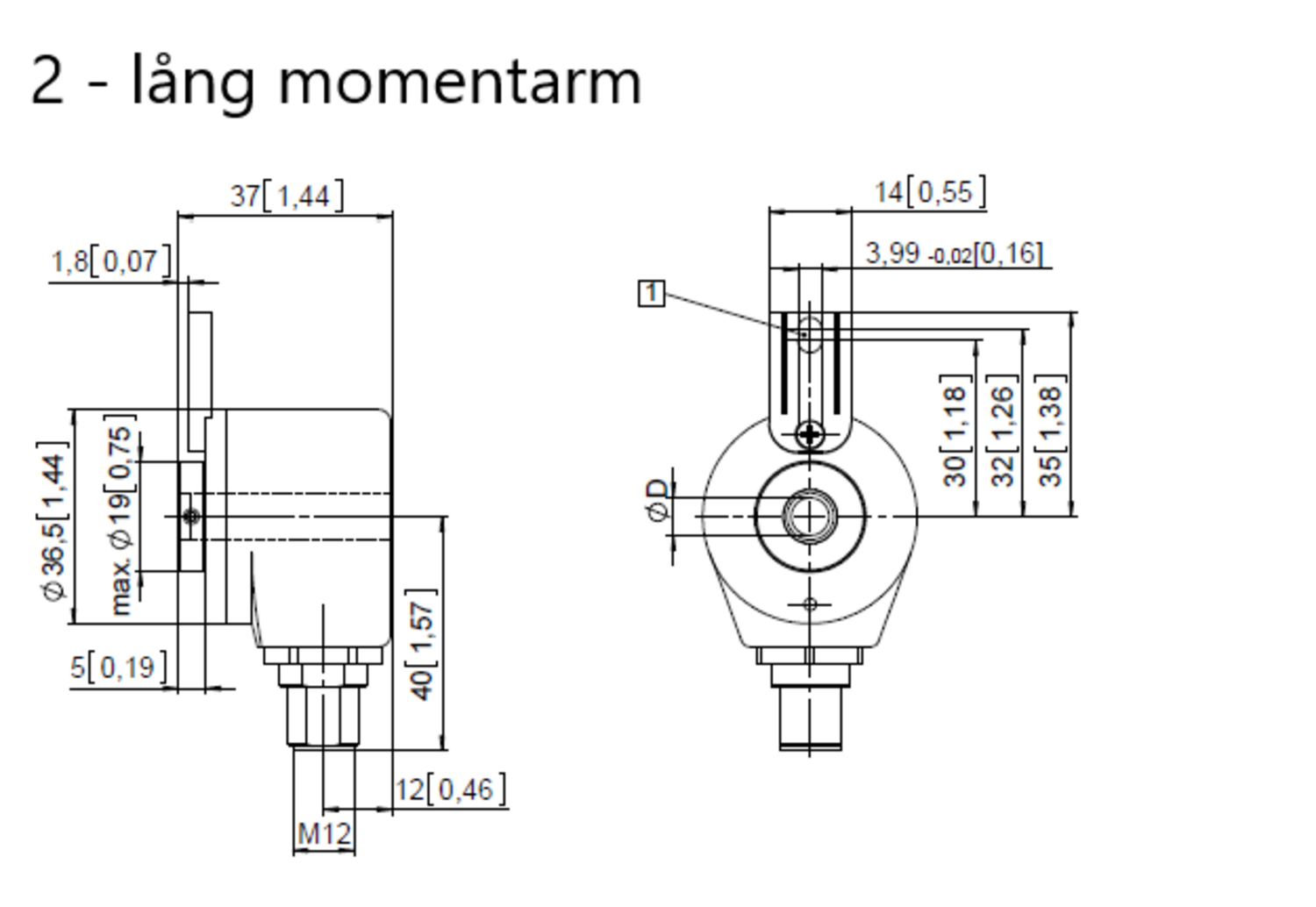

1 = Rotasjonsstopp, kort 2 = Rotatsjonsstopp, lang 5 = Statorkobling ∅46 mm | E = Radiell kabel, 2 m, PVC B = Radiell kabel. spesiallengde PVC* 4 = Radiell M12 kontakt, 8-pin
* Spesiallengder A, B: 3, 5, 8, 10, 15 m Bestillingsnøkkel tillegg .XXXX = Lengde i dm Eks. 3610.334A.1024.0030 = Kabellengde 3 m
| 25, 100, 200, 360, 500, 512, 600, 1000, 1024, 1500, 2000, 2048, 2500 Eks. 500 pulser = 0500 |
Ⓑ Hullaksel | ||
2 = ∅6 mm 4 = ∅8 mm 3 = ∅1/4" | ||
Ⓒ Utgangsalt./Matespenning
| ||
2 = Push-Pull (invertert signal) / 5-18 V DC 4 = Push-Pull (invertert signal) / 8-30 V DC 3 = Push-Pull (uten invertert signal) / 8-30 V DC 6 = RS422 (invertert signal) / 5 V DC 5 = RS422 (invertert signal) / 8-30 V DC | ||
Ta kontakt med oss for pris og leveringstid på din variant.
