KÜBLER
2400 / 2420
Modell 2400/2420 er en serie for industrielle bruksområder med trange rom eller der giveren må ha lav vekt. Modellene 2400/2420 har en såkalt "Push-Pull"-utgang som betyr at den kan kobles til en inngang som enten er PNP eller NPN. Utgangssignalene er A, B, 0. I tillegg har de inverterte signaler som skal kobles til innganger tilpasset for støydemping.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
- Husdiameter Ø24 mm
- 4 til 1024 pulser / omdr
- IP50/IP64/IP65
- Push/Pull eller TTL / RS422
- Hullaksel / aksel
Valgt variant
Tekniske data
| Akseldiameter | 4 mm |
|---|---|
| Givertype | Inkrementell |
| Housing diametre | 24 mm |
| IP-klasse | IP50 |
| Matespenning DC maks. | 30 V DC |
| Matespenning DC min. | 5 V DC |
| Montering | Aksel |
| Oppløsning | 50 pulses/turn |
| Pulstall maks | 5000 |
|---|---|
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 85 °C |
| Tilkobling | Kabel |
| Utgang | Push/Pull |
| Versjon | Multiturn |
Nedlastbare filer
Produktbeskrivelse
Modell 2400/2420 er en serie for industrielle bruksområder med trange rom eller der giveren må ha lav vekt. Modellene 2400/2420 har en såkalt "Push-Pull"-utgang som betyr at den kan kobles til en inngang som enten er PNP eller NPN. Utgangssignalene er A, B, 0. I tillegg har de inverterte signaler som skal kobles til innganger tilpasset for støydemping.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
Ordreinformasjon
Bestillingsnøkkel | ||

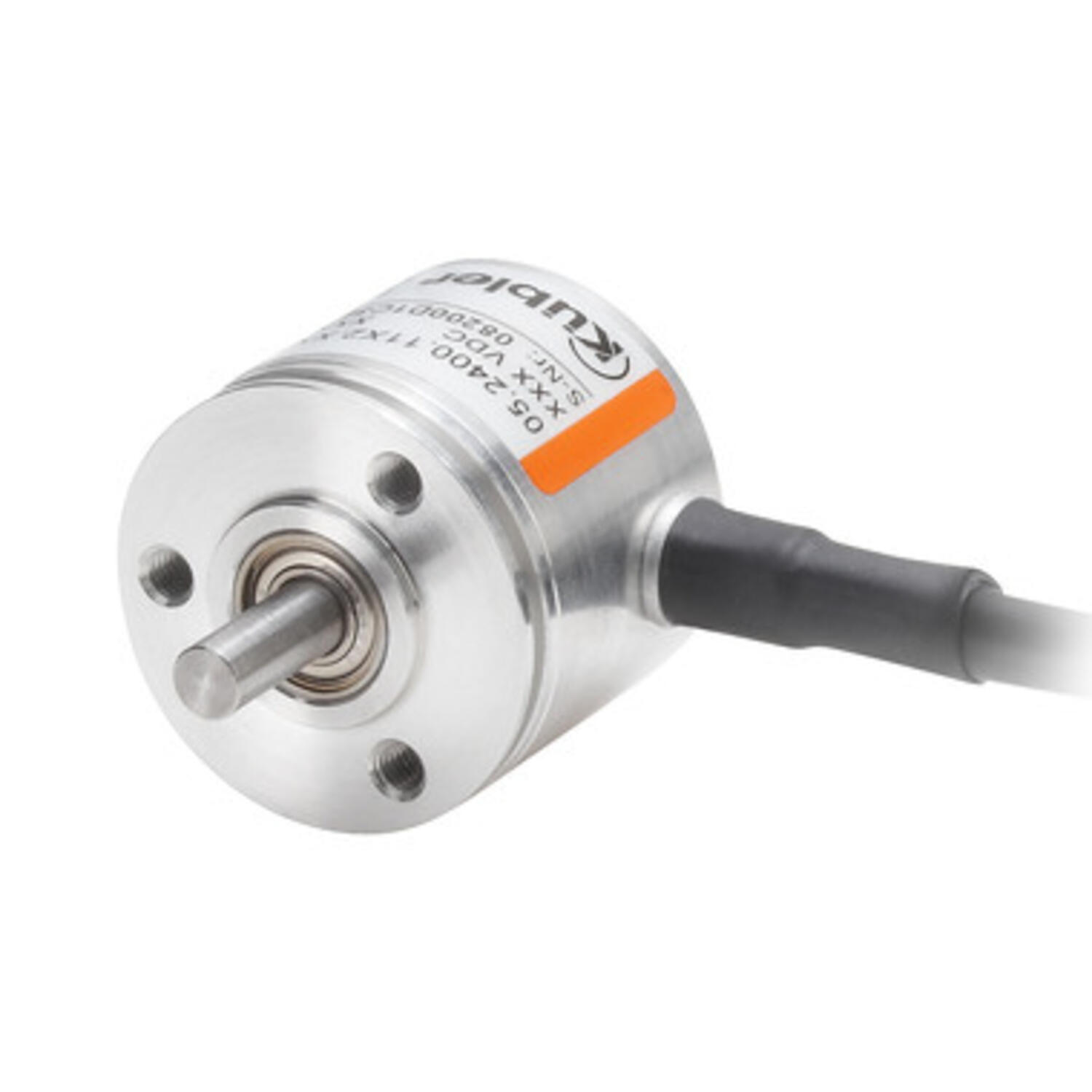

Akselversjon | 2400.ⒶⒷⒸⒹ.Ⓔ | |
Ⓐ Flens | Ⓒ Utgangsalt./Matespenning | Ⓔ Pulser per omdr |
1 = ∅24 mm 2 = ∅28 mm 3 = ∅30 mm | 1 = Push-Pull (uten invertert signal) / 5-24 V DC 2 = Push-Pull (invertert signal) / 5-24 V DC 3 = Push-Pull (uten invertert signal) / 8-30 V DC 4 = Push-Pull (invertert signal) / 8-30 V DC | 4, 6, 8, 10, 16, 20, 25, 36, 40, 50, 60, 80, 100, 120, 125, 180, 200, 250, 300, 360, 400, 500, 512, 1000, 1024 Eks. 360 pulser = 0360 |
Ⓑ Aksel (∅xL) | Ⓓ Kontakt-type | |
1 = ∅4x10 mm 2 = ∅6x10 mm 3 = ∅5x10 mm, flat 4 = ∅1/4"x10 mm, flat 6 = ∅6x10 mm, flat | 1 = Akselkabel, 2 m PVC A = Akselkabel, spesial-lengde PVC* 2 = Radialkabel, 2 m PVC B = Radialkabel spesial-lengde PVC*
* 3, 5, 8, 10, 15 m nøkkelforlengelse. XXXX=lengden i dm Ex. 2400.122A.1024.0030 (for kabel-lengde 3 m) | |
| |||

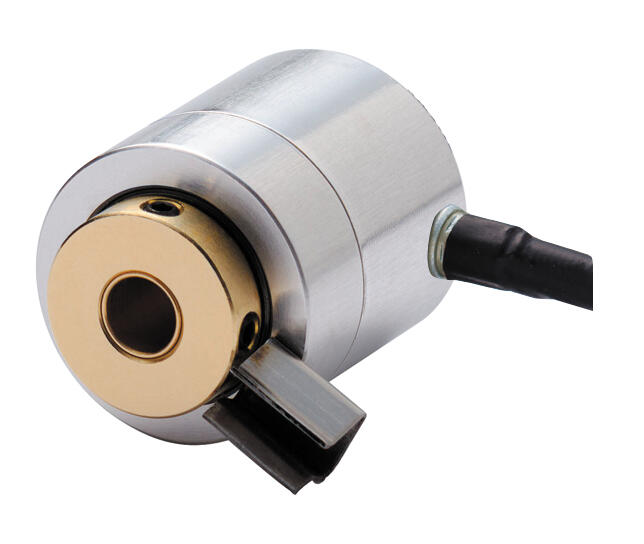

Hullaksel-versjon | 2420.ⒶⒷⒸⒹ.Ⓔ | ||
Ⓐ Flens | Ⓒ Utgangsalt./Matespenning | Ⓔ Pulser per omdr | |
1 = ∅24 mm
|
| 4, 6, 8, 10, 16, 20, 25, 36, 40, 50, 60, 80, 100, 120, 125, 180, 200, 250, 300, 360, 400, 500, 512, 1000, 1024 Eks. 360 pulser = 0360 | |
Ⓑ Hullaksel (maks dybde 14 mm) | Ⓓ Kontakt-type | ||
1 = ∅4 mm 2 = ∅6 mm
|
| ||
