Limes absolutt magnetsensor LA10, magnetbånd BA1
Lineære sensorer brukes til å måle en absolutt lineær posisjon med høy nøyaktighet, for eksempel i trebearbeidingsmaskiner, analyse- og laboratorie-arbeid i medisinsk teknologi, eller for å kontrollere speilene som brukes for å samle energi fra sola. Sensoren er nesten fullstendig ufølsom for smuss og fuktighet, og kan dermed brukes i krevende miljøer. Den er tett og har ingen bevegelige deler. Sensoren / giveren monteres for å lese et magnetbånd som festes ved hjelp av en selvklebende underside.
Teknisk data
Elektrisk data | |
Matespenning | 10-30 V DC ±10 % |
Strømforbruk | Maks. 150 mA |
Kortslutningsvern | Ja |
Status LED | Rød: Feil; for lang avstand mellom sensor og magnetband |
Måleavstand mellom sensor og magnetbånd | 0,01 til 0,2 mm (0,2 mm anbefalt) |
Måleprinsipp | Absolutt + inkrementell (valgfritt) |
Systemets nøyaktighet | Maks. ±(10 + 20 x L)m, (L i [m], opp til L = 8 m, ved Temp. = +20 °C) |
Repeterbarhet | ±1 inkrement |
Oppløsning | 1 μm |
SSI - interface | |
Utsignal | RS485 |
Belastning/kanal | Maks. ±20 mA |
Signalnivå | Høy: typisk 3,8 V Lav: typisk 1,3 V |
Klokkefrekvens | 25 bit |
Kode | Gray |
SSI klokkefrekvens | 80 kHz til 0,4 MHz |
Monoflop tid | ≤40 μs |
Data refresh rate | ≤250 μs |
CANopen interface | |
Interface | CAN High-Speed enl. ISO 11898, Basic og Full CAN, CAN spec. 2.0 B |
Protocol | CANopen |
Baud rate | 250 kbit/s; 125-1 000 kbit/s, konfigurerbart |
Mekaniske data | |
Arbeidstemperatur | -25 til +70 °C |
Beskyttelse | IP64 (enl. DIN 60529) |
Forbindelse | M12-kontakt |
Materiale i sensorhus | Aluminium |
Vekt | Ca. 100 g |
Maks. hastighet | SinCos: 10 m/s Permanent absolutt lesning: 1 m/s |
Mekanisk sjokk | 5 000 m/s2, 1 ms |
Vibrasjon | 300 m/s2, 10-2 000 Hz |
| |
Magnetbånd BA1 |
|
Driftstemperatur | -20 til +70 °C |
Lagringstemperatur | -40 til +80 °C |
Dimensjoner | Bredde 10 mm. Tykkelse 1,97 mm inkl. beskyttelsestape |
Bøyeradius | ≥150 mm |
Minste måleavstand | 0,1 m (For optimale måleresultater, bør magnetbåndet være minst 100 mm lenger enn ønsket måleområde.) |
Montering | Selvklebende tape |

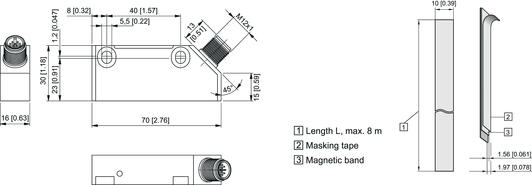

Mål
Kobling
Utsignal | M12-kontakt, 12-pin | ||||||||||||
Type 1 | Signal: | 0 V | +V | C+ | C- | D+ | D- | - | - | - | - | - | - |
Pin: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
Utsignal | M12-kontakt, 12-pin | ||||||||||||
Type 2 | Signal: | 0 V | +V | C+ | C- | D+ | D- | A | -A | B | -B | - | - |
Pin: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
Utsignal | M12-kontakt, 12-pin | ||||||||||||
Type 3,4 | Signal: | 0 V | +V | CAN_H | CAN_L | - | - | - | - | - | - | - | - |
Pin: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
Utsignal | M12-kontakt, 12-pin | ||||||||||||
Type 5,6 | Signal: | 0 V | +V | CAN_H | CAN_L | - | - | A | -A | B | -B | - | - |
Pin: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
Bestillingsnøkkel
Nøkkel Sensor | LA10.ⒶⒷⒸⒹ | |
Ⓐ Model | Ⓒ Utsignal/Matespenning | Ⓓ Kontakt |
1 = IP64, standard | 1 = SSI, 25 bit Gray-Code / 10-30 V DC 2 = SSI, 25 bit Gray-Code, SinCos 1 Vpp / 10-30 V DC 3 = CANopen, uten bussavslutningsmotstand / 10-30 V DC 4 = CANopen, med bussavslutningsmotstand / 10-30 V DC 5 = CANopen, SinCos 1 Vpp, uten bussavslutningsmotstand / 10-30 V DC 6 = CANopen, SinCos 1 Vpp, med bussavslutningsmotstand / 10-30 V DC | 2 = M12-kontakt, 12-pin |
Ⓑ Baud rate | ||
2 = Standard ( CANopen, 250 K) | ||
Nøkkel Magnetband | BA1.Ⓐ.010.Ⓑ |
Ⓐ Bredde | Ⓑ Målelengde |
10 = 10 mm | 0005 = 0,5 m 0040 = 4 m 0010 = 1 m 0060 = 6 m 0020 = 2 m 0080 = 8 m 0030 = 3 m |
Download
Download | ||
Beskrivelse | Filformat |
|
Datablad | ||
- Oppløsning opp til 1μm
- CANopen / SSI
- Kontaktfri måleteknologi
- Måleområde 8m
Valgt variant
Tekniske data
| Avkjenningsavstand | 0,2 mm |
|---|---|
| Hastighet maks. | 10 m/s |
| Materiale hus | Aluminium |
| Måleområde | Max 8m |
| Oppløsning | 0.001mm |
|---|---|
| Strømforbruk maks. | 0,015 A |
Nedlastbare filer
Produktbeskrivelse
Lineære sensorer brukes til å måle en absolutt lineær posisjon med høy nøyaktighet, for eksempel i trebearbeidingsmaskiner, analyse- og laboratorie-arbeid i medisinsk teknologi, eller for å kontrollere speilene som brukes for å samle energi fra sola. Sensoren er nesten fullstendig ufølsom for smuss og fuktighet, og kan dermed brukes i krevende miljøer. Den er tett og har ingen bevegelige deler. Sensoren / giveren monteres for å lese et magnetbånd som festes ved hjelp av en selvklebende underside.
Teknisk data
Elektrisk data | |
Matespenning | 10-30 V DC ±10 % |
Strømforbruk | Maks. 150 mA |
Kortslutningsvern | Ja |
Status LED | Rød: Feil; for lang avstand mellom sensor og magnetband |
Måleavstand mellom sensor og magnetbånd | 0,01 til 0,2 mm (0,2 mm anbefalt) |
Måleprinsipp | Absolutt + inkrementell (valgfritt) |
Systemets nøyaktighet | Maks. ±(10 + 20 x L)m, (L i [m], opp til L = 8 m, ved Temp. = +20 °C) |
Repeterbarhet | ±1 inkrement |
Oppløsning | 1 μm |
SSI - interface | |
Utsignal | RS485 |
Belastning/kanal | Maks. ±20 mA |
Signalnivå | Høy: typisk 3,8 V Lav: typisk 1,3 V |
Klokkefrekvens | 25 bit |
Kode | Gray |
SSI klokkefrekvens | 80 kHz til 0,4 MHz |
Monoflop tid | ≤40 μs |
Data refresh rate | ≤250 μs |
CANopen interface | |
Interface | CAN High-Speed enl. ISO 11898, Basic og Full CAN, CAN spec. 2.0 B |
Protocol | CANopen |
Baud rate | 250 kbit/s; 125-1 000 kbit/s, konfigurerbart |
Mekaniske data | |
Arbeidstemperatur | -25 til +70 °C |
Beskyttelse | IP64 (enl. DIN 60529) |
Forbindelse | M12-kontakt |
Materiale i sensorhus | Aluminium |
Vekt | Ca. 100 g |
Maks. hastighet | SinCos: 10 m/s Permanent absolutt lesning: 1 m/s |
Mekanisk sjokk | 5 000 m/s2, 1 ms |
Vibrasjon | 300 m/s2, 10-2 000 Hz |
| |
Magnetbånd BA1 |
|
Driftstemperatur | -20 til +70 °C |
Lagringstemperatur | -40 til +80 °C |
Dimensjoner | Bredde 10 mm. Tykkelse 1,97 mm inkl. beskyttelsestape |
Bøyeradius | ≥150 mm |
Minste måleavstand | 0,1 m (For optimale måleresultater, bør magnetbåndet være minst 100 mm lenger enn ønsket måleområde.) |
Montering | Selvklebende tape |
Mål
Kobling
Utsignal | M12-kontakt, 12-pin | ||||||||||||
Type 1 | Signal: | 0 V | +V | C+ | C- | D+ | D- | - | - | - | - | - | - |
Pin: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
Utsignal | M12-kontakt, 12-pin | ||||||||||||
Type 2 | Signal: | 0 V | +V | C+ | C- | D+ | D- | A | -A | B | -B | - | - |
Pin: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
Utsignal | M12-kontakt, 12-pin | ||||||||||||
Type 3,4 | Signal: | 0 V | +V | CAN_H | CAN_L | - | - | - | - | - | - | - | - |
Pin: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
Utsignal | M12-kontakt, 12-pin | ||||||||||||
Type 5,6 | Signal: | 0 V | +V | CAN_H | CAN_L | - | - | A | -A | B | -B | - | - |
Pin: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
Bestillingsnøkkel
Nøkkel Sensor | LA10.ⒶⒷⒸⒹ | |
Ⓐ Model | Ⓒ Utsignal/Matespenning | Ⓓ Kontakt |
1 = IP64, standard | 1 = SSI, 25 bit Gray-Code / 10-30 V DC 2 = SSI, 25 bit Gray-Code, SinCos 1 Vpp / 10-30 V DC 3 = CANopen, uten bussavslutningsmotstand / 10-30 V DC 4 = CANopen, med bussavslutningsmotstand / 10-30 V DC 5 = CANopen, SinCos 1 Vpp, uten bussavslutningsmotstand / 10-30 V DC 6 = CANopen, SinCos 1 Vpp, med bussavslutningsmotstand / 10-30 V DC | 2 = M12-kontakt, 12-pin |
Ⓑ Baud rate | ||
2 = Standard ( CANopen, 250 K) | ||
Nøkkel Magnetband | BA1.Ⓐ.010.Ⓑ |
Ⓐ Bredde | Ⓑ Målelengde |
10 = 10 mm | 0005 = 0,5 m 0040 = 4 m 0010 = 1 m 0060 = 6 m 0020 = 2 m 0080 = 8 m 0030 = 3 m |
Download
Download | ||
Beskrivelse | Filformat |
|
Datablad | ||
Lydfiler
Her er noen lydfiler
