KÜBLER
Sendix M3658A / M3678A
Sendix M3658 / M3678 fra Kübler er en serie magnetiske absoluttkodete sensorer med CANopen-grensesnitt og en oppløsning på opptil 14 bits. Den kontaktløse teknologien gjør sensoren både kompakt og robust. Dette gjør det mulig med en fullstendig innkapsling av sensordelen av giveren. Man oppnår en høy grad av beskyttelse, støtmotstand og et bredt temperaturområde. Denne serien vinkelgivere er veldig godt egnet i applikasjoner hvor ekstreme miljøer eller temperaturer kan forekomme, for eksempel mobile applikasjoner. Den leveres med M12-kontakt eller PUR-kabel som standard. Sendix M3658 / M3678 er også tilgjengelig i en versjon som er motstandsdyktig mot saltvann.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vill gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
- Husdiameter Ø36 mm
- IP65/IP67
- CANopen, SAE, IO-Link
- Magnetisk
- Hullaksel / aksel
Valgt variant
Tekniske data
| Akseldiameter maks | 8 mm |
|---|---|
| Akseldiameter min | 6 mm |
| Givertype | Absoluttkodet |
| Housing diametre | 36 mm |
| IP-klasse | IP67, IP69K |
| Matespenning DC maks. | 30 V DC |
| Matespenning DC min. | 8 V DC |
| Montering | Aksel |
|---|---|
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 85 °C |
| Tilkobling | Kabel, M12-kontakt |
| Utgang | CANopen |
| Versjon | Singleturn |
Nedlastbare filer
Produktbeskrivelse
Sendix M3658 / M3678 fra Kübler er en serie magnetiske absoluttkodete sensorer med CANopen-grensesnitt og en oppløsning på opptil 14 bits. Den kontaktløse teknologien gjør sensoren både kompakt og robust. Dette gjør det mulig med en fullstendig innkapsling av sensordelen av giveren. Man oppnår en høy grad av beskyttelse, støtmotstand og et bredt temperaturområde. Denne serien vinkelgivere er veldig godt egnet i applikasjoner hvor ekstreme miljøer eller temperaturer kan forekomme, for eksempel mobile applikasjoner. Den leveres med M12-kontakt eller PUR-kabel som standard. Sendix M3658 / M3678 er også tilgjengelig i en versjon som er motstandsdyktig mot saltvann.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vill gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
Ordreinformasjon
Bestillingsnøkkel |
| |
Aksel-versjon | M3658.ⒶⒷⒸⒹ.Ⓔ1Ⓕ | |
Ⓐ Flens | Ⓓ Kontakttype | Ⓔ Feltbuss |
2 = Synkroflens, ∅36 mm
| 2 = Radiell kabel, 1 m, PUR B = Tangentiell kabel, spesiallengde*, PUR 4 = Radiell M12-kontakt, 5-pin
* Spesiallengder B: 2, 3, 8, 10, 15 m Bestillingsnøkkel tillegg .XXXX = Lengd i dm Eks. M3658.ⒶⒷⒸⒹ.Ⓔ1Ⓕ.0030 = Kabellengde 3 m | 21 = CAN open encoder profile DS406 V3,2 |
Ⓑ Aksel | ||
3 = ∅6x12,5 mm 6 = ∅8x12,5 mm 5 = ∅1/4"x12,5 mm
| ||
Ⓒ Utgangsalt./Matespenning | Ⓕ Kapslingsklasse | |
C = CANopen DS301 V4.02 / 8-30 V DC | 1 = IP67 2 = IP69K | |
Bestillingsnøkkel |
| |

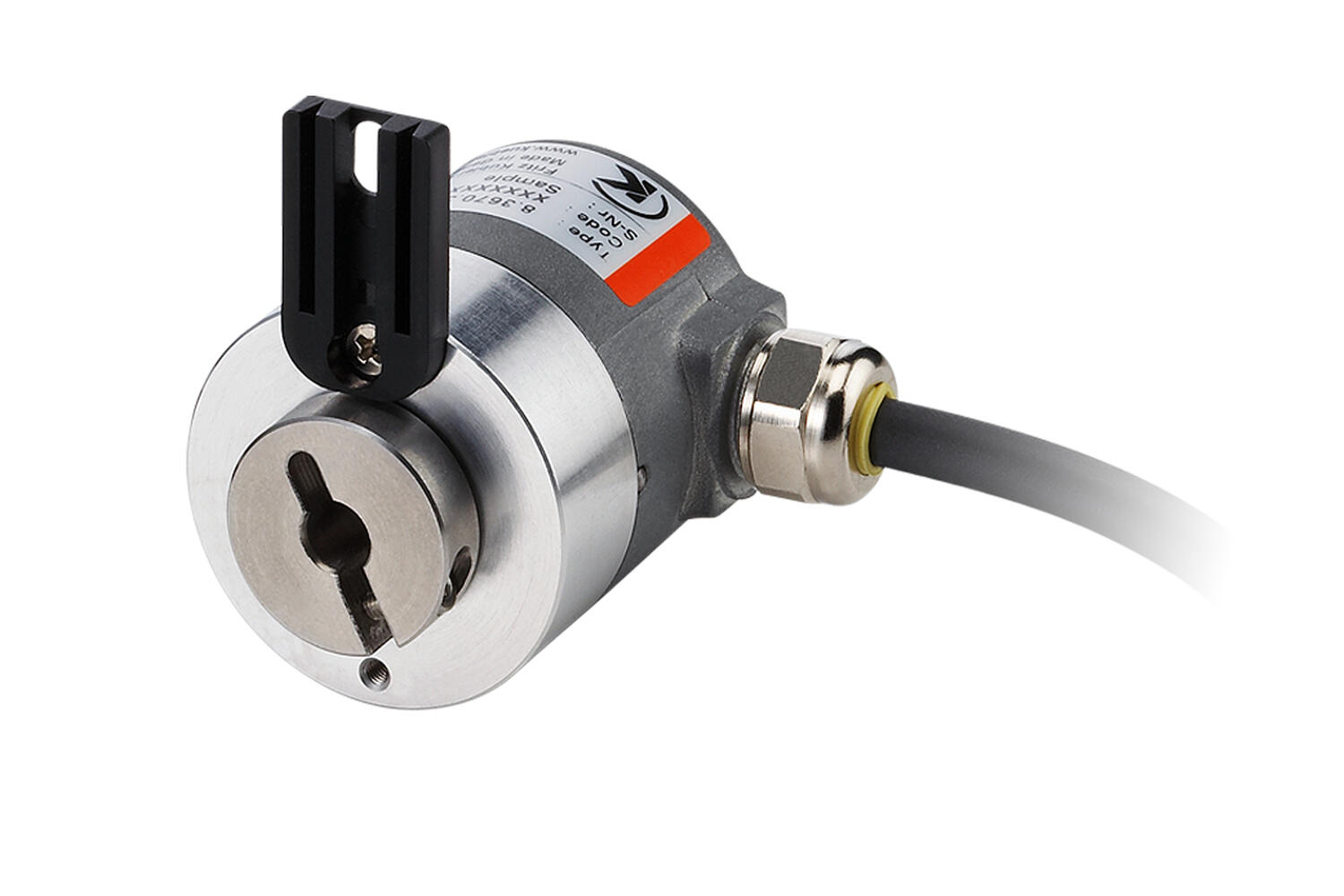

Hullaksel-versjon | M3678.ⒶⒷⒸⒹ.Ⓔ1Ⓕ | |
Ⓐ Flens | Ⓓ Kontakttype | Ⓔ Feltbuss |
2 = Rotasjonsstopp 5 = Statorkobling, ∅46 mm
| 2 = Radiell kabel, 1 m, PUR B = Tangentiell kabel, spesiallengde*, PUR 4 = Radiell M12-kontakt, 5-pin
* Spesiallengder B: 2, 3, 8, 10, 15 m Bestillingsnøkkel tillegg .XXXX = Lengde i dm Eks. M3658.ⒶⒷⒸⒹ.Ⓔ1Ⓕ.0030 = Kabellengde 3 m | 21 = CANopen encoder profile DS406 V3,2 |
Ⓑ Hullaksel | ||
2 = ∅6 mm 4 = ∅8 mm 6 = ∅10 mm 3 = ∅1/4" | ||
Ⓒ Utgangsalt./Matespenning | Ⓕ Kapslingsklasse | |
C = CANopen DS301 V4.02 / 8-30 V DC | 1 = IP67 2 = IP69K | |
Ta kontakt med oss for pris og leveringstid for din variant.
