KÜBLER
Sendix M3651A / M3671A

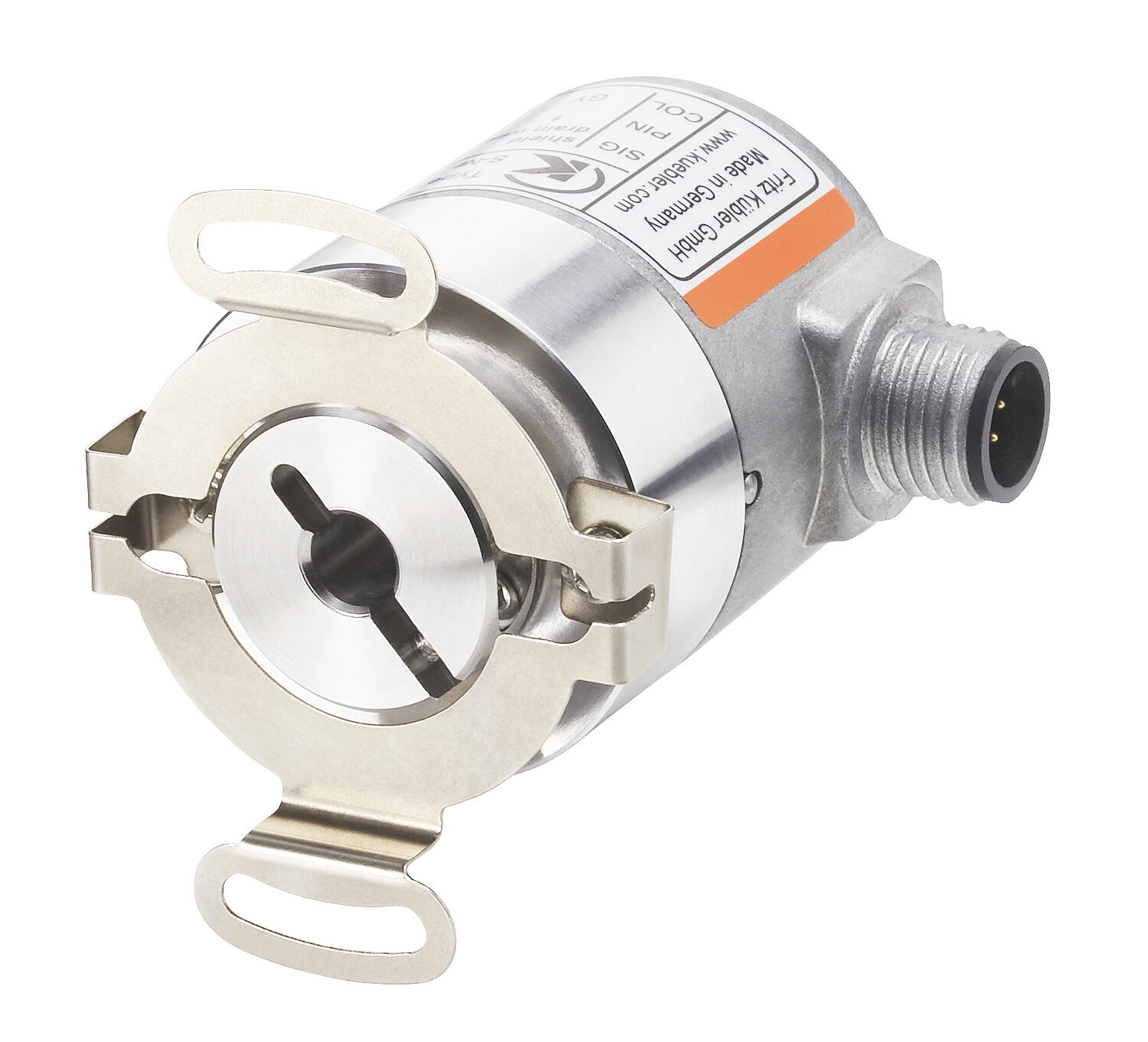

Sendix 3651/3671 fra Kübler er en serie magnetkodede absolutte sensorer med en rotor som er tilgjengelige i både aksel- og hulakseleversjoner med analogt grensesnitt. Den kontaktløse teknologien gjør at sensoren blir både kompakt og robust. Denne teknologien muliggjør i tillegg fullstendig innkapsling av sensordelen til giveren. Man kan oppnå en høy grad av beskyttelse (IP67, eller IP69K på forespørsel), sjokkmotstand og et bredt temperaturområde. Sensoren er dermed veldig godt egnet i applikasjoner hvor ekstreme miljøer eller temperaturer kan forekomme, for eksempel i mobile applikasjoner med skiftende forhold. Den leveres med M12-kontakt eller PUR-kabel som standard. Sendix 3651 / 3671 er også tilgjengelig i en versjon som er motstandsdyktig mot saltvann.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vill gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
- Husdiameter Ø36 mm
- IP65/IP67
- Analog
- Magnetisk
- Hullaksel / aksel
Valgt variant
Tekniske data
| Akseldiameter maks | 8 mm |
|---|---|
| Akseldiameter min | 6 mm |
| Givertype | Absoluttkodet |
| Housing diametre | 36 mm |
| IP-klasse | IP67, IP69K |
| Matespenning DC maks. | 30 V DC |
| Matespenning DC min. | 10 V DC |
| Montering | Aksel |
|---|---|
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 85 °C |
| Tilkobling | Kabel, M12-kontakt |
| Utgang | Analog |
| Versjon | Singleturn |
Produktbeskrivelse
Sendix 3651/3671 fra Kübler er en serie magnetkodede absolutte sensorer med en rotor som er tilgjengelige i både aksel- og hulakseleversjoner med analogt grensesnitt. Den kontaktløse teknologien gjør at sensoren blir både kompakt og robust. Denne teknologien muliggjør i tillegg fullstendig innkapsling av sensordelen til giveren. Man kan oppnå en høy grad av beskyttelse (IP67, eller IP69K på forespørsel), sjokkmotstand og et bredt temperaturområde. Sensoren er dermed veldig godt egnet i applikasjoner hvor ekstreme miljøer eller temperaturer kan forekomme, for eksempel i mobile applikasjoner med skiftende forhold. Den leveres med M12-kontakt eller PUR-kabel som standard. Sendix 3651 / 3671 er også tilgjengelig i en versjon som er motstandsdyktig mot saltvann.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vill gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
Ordreinformasjon
Bestillingsnøkkel |
| |
Aksel-versjon | 3651.ⒶⒷⒸⒹ.ⒺⒻⒼⒽ | |
Ⓐ Flens | Ⓓ Kontakttype | Ⓕ Interface/Matespenning |
2 = Synkroflens, ∅36 mm
| 1 = Aksiell kabel, 1 m, PUR A = Aksiell kabel, spesiallengde*, PUR 2 = Radiell kabel, 1 m, PUR B = Radiell kabel, spesiallengde*, PUR 3 = Aksiell M12-kontakt, 5-pin 4 = Radiell M12-kontakt, 5-pin * Spesiallengder A:B :2, 3, 8, 10, 15 m Bestillingsnøkkel tillegg .XXXX = Lengd i dm Eks. 3651.ⒶⒷⒸⒹ.ⒺⒻⒼⒽ.0030 = Kabellengde 3 m | 3 = 4-20 mA / 10-30 V DC 4 = 0-10 V / 15-30 V DC 5 = 0-5 V / 10-30 V DC |
Ⓑ Aksel | Ⓖ Måleretning | |
3 = ∅6x12,5 mm 6 = ∅8x12,5 mm 5 = ∅1/4"x12,5 mm
| 1 = Medsols 2 = Motsols
Økende signal Sett fra akselsiden | |
Ⓒ Utgangsalt. | Ⓔ Måleområde | Ⓕ Kapslingsklasse |
3 = Strøm (mA) 4 = Spenning (V) | 1 = 1 x 360º 2 = 1 x 180º 3 = 1 x 90º 4 = 1 x 45º | 1 = IP67 2 = IP69K |
Bestillingsnøkkel |
| |
Hullaksel-version | 3671.ⒶⒷⒸⒹ.ⒺⒻⒼⒽ | |
Ⓐ Flens | Ⓓ Kontakttype | Ⓕ Interface/Matespenning |
2 = Rotasjonsstopp 5 = Statorkobling, ∅46 mm | 1 = Aksiell kabel, 1 m, PUR A = Aksiell kabel, spesiallengde*, PUR 2 = Radiell kabel, 1 m, PUR B = Radiell kabel, spesiallengde*, PUR 3 = Aksiell M12-kontakt, 5-pin 4 = Radiell M12-kontakt, 5-pin * Spesiallengder A:B :2, 3, 8, 10, 15 m Bestillingsnøkkel tillegg .XXXX = Lengde i dm. Eks. 3651.ⒶⒷⒸⒹ.ⒺⒻⒼⒽ.0030 = Kabellengde 3 m | 3 = 4-20 mA / 10-30 V DC 4 = 0-10 V / 15-30 V DC 5 = 0-5 V / 10-30 V DC |
Ⓑ Hullaksel | Ⓖ Måleretning | |
2 = ∅6 mm 4 = ∅8 mm 6 = ∅10 mm 3 = ∅1/4"
| 1 = Medsols 2 = Motsols
Økende signal Sett fra akselsiden | |
Ⓒ Utgangsalt. | Ⓔ Måleområde | Ⓕ Kapslingsklasse |
3 = Strøm (mA) 4 = Spenning (V) | 1 = 1 x 360º 2 = 1 x 180º 3 = 1 x 90º 4 = 1 x 45º | 1 = IP67 2 = IP69K |
Ta kontakt med oss for pris og leveringstig på din variant.
