KÜBLER
Sendix F5868 / F5888
Denne varianten av Sendix F5868 / F5888 fra Kübler er en serie absolutte optiske sensorer med CANopen grensesnitt. Modellen kommer også i f.eks. Mobus, EtherNet/IP, SSI, EtherCAT, Profibus og Profinet. Den optiske sensorteknologien har høy nøyaktighet og kommer i en oppløsning på maksimalt 16 bit for single-turn og 12 bit for multi-turn. Tåler temperaturer fra -40°C til +85°C, og egner seg dermed i applikasjoner med skiftende og krevende miljøer. IP65 / IP67 / IP69K.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
- Husdiameter Ø58 mm
- IP65/IP67
- CANopen
- Optisk
- Hullaksel / aksel
Valgt variant
Tekniske data
| Akseldiameter maks | 10 mm |
|---|---|
| Akseldiameter min | 6 mm |
| Givertype | Absoluttkodet |
| Housing diametre | 58 mm |
| IP-klasse | IP65, IP67 |
| Matespenning DC maks. | 30 V DC |
| Matespenning DC min. | 10 V DC |
| Montering | Aksel |
| Resolution Envarv | Max: 16 bit, default: 13 bit |
|---|---|
| Resolution More Yards | 16 bit |
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 85 °C |
| Tilkobling | Kabel, M12 |
| Utgang | CANopen |
| Versjon | Multiturn |
Nedlastbare filer
Produktbeskrivelse
Denne varianten av Sendix F5868 / F5888 fra Kübler er en serie absolutte optiske sensorer med CANopen grensesnitt. Modellen kommer også i f.eks. Mobus, EtherNet/IP, SSI, EtherCAT, Profibus og Profinet. Den optiske sensorteknologien har høy nøyaktighet og kommer i en oppløsning på maksimalt 16 bit for single-turn og 12 bit for multi-turn. Tåler temperaturer fra -40°C til +85°C, og egner seg dermed i applikasjoner med skiftende og krevende miljøer. IP65 / IP67 / IP69K.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
Ordreinformasjon
Bestillingsnøkkel |
| |

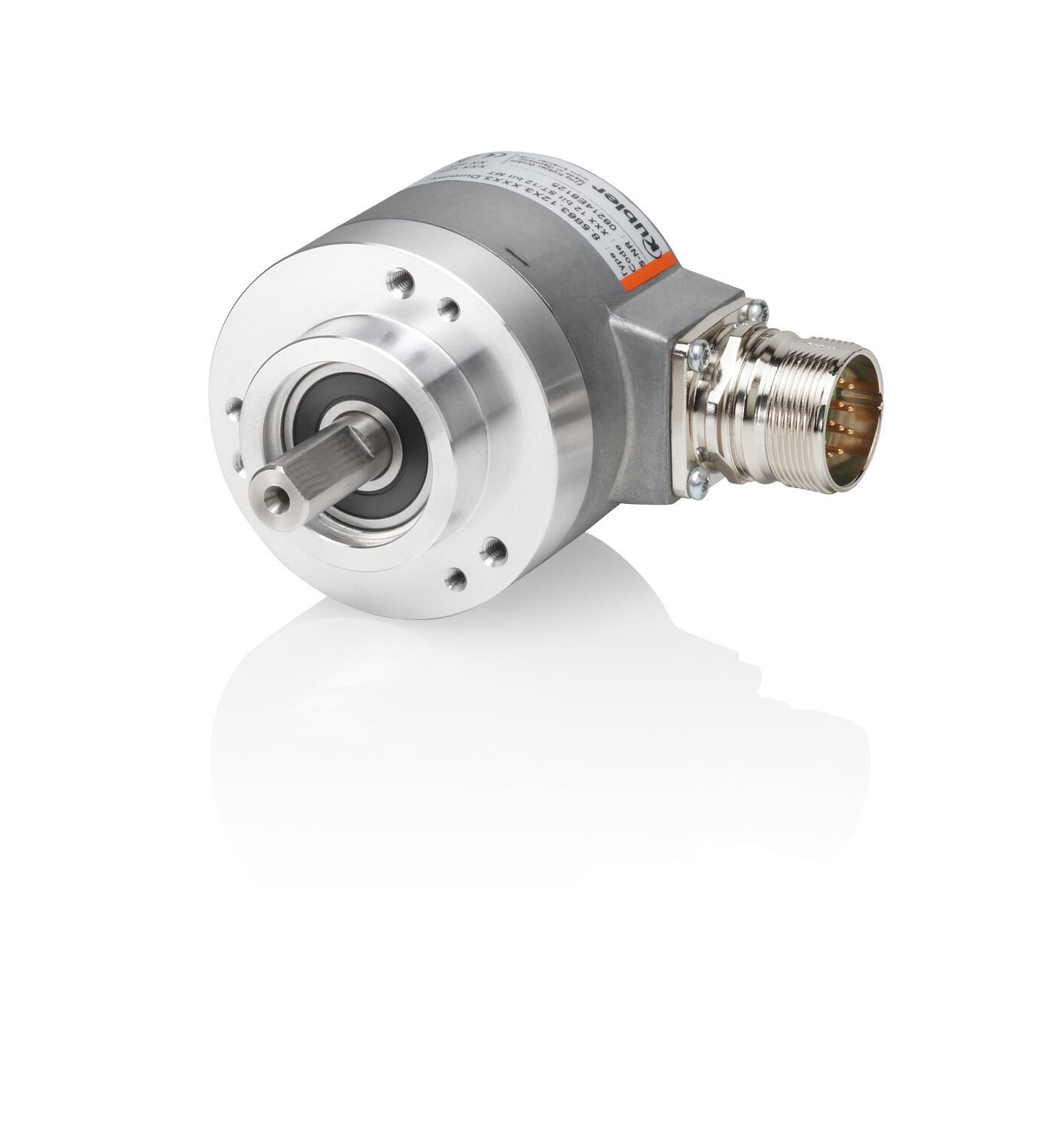

Aksel-versjon | F5868.ⒶⒷⒸⒹ.Ⓔ2Ⓕ | |
Ⓐ Flens | Ⓒ Utgangsalt./Matespenning | Ⓔ Feltbuss profil |
1 = Klemflens, IP67, ∅58 mm 3 = Klemflens, IP65, ∅58 mm 2 = Synkroflens, IP67, ∅58 mm 4 = Synkroflens, IP67, ∅58 mm | 2 = CANopen DS301 V4.02 / 10-30 V DC | 21 = CANopen encoder profile DS406 V3.2 |
Ⓑ Aksel (ØxL) | Ⓓ Kontakttype | Ⓕ Tillegg |
1 = 6x10 mm 2 = 10x20 mm 3 = 1/4"x7/8" 4 = 3/8"x5/8" | A = Radiell kabel, 2 m PVC B = Radiell kabel, spesiallengde* PVC E = 1 x radiell M12-kontakt, 5-pin F = 2 x radiell M12-kontakter, 5-pin
* Spesiallengder F: 2, 3, 8, 10, 15 m Bestillingsnøkkel tillegg .XXXX = Lengde i dm eks. F5868.ⒶⒷⒸⒹ.Ⓔ2Ⓕ.0030 = Kabellengde 3 m | 2 = Intet tillegg 3 = SET-knapp |
Bestillingsnøkkel |
| |

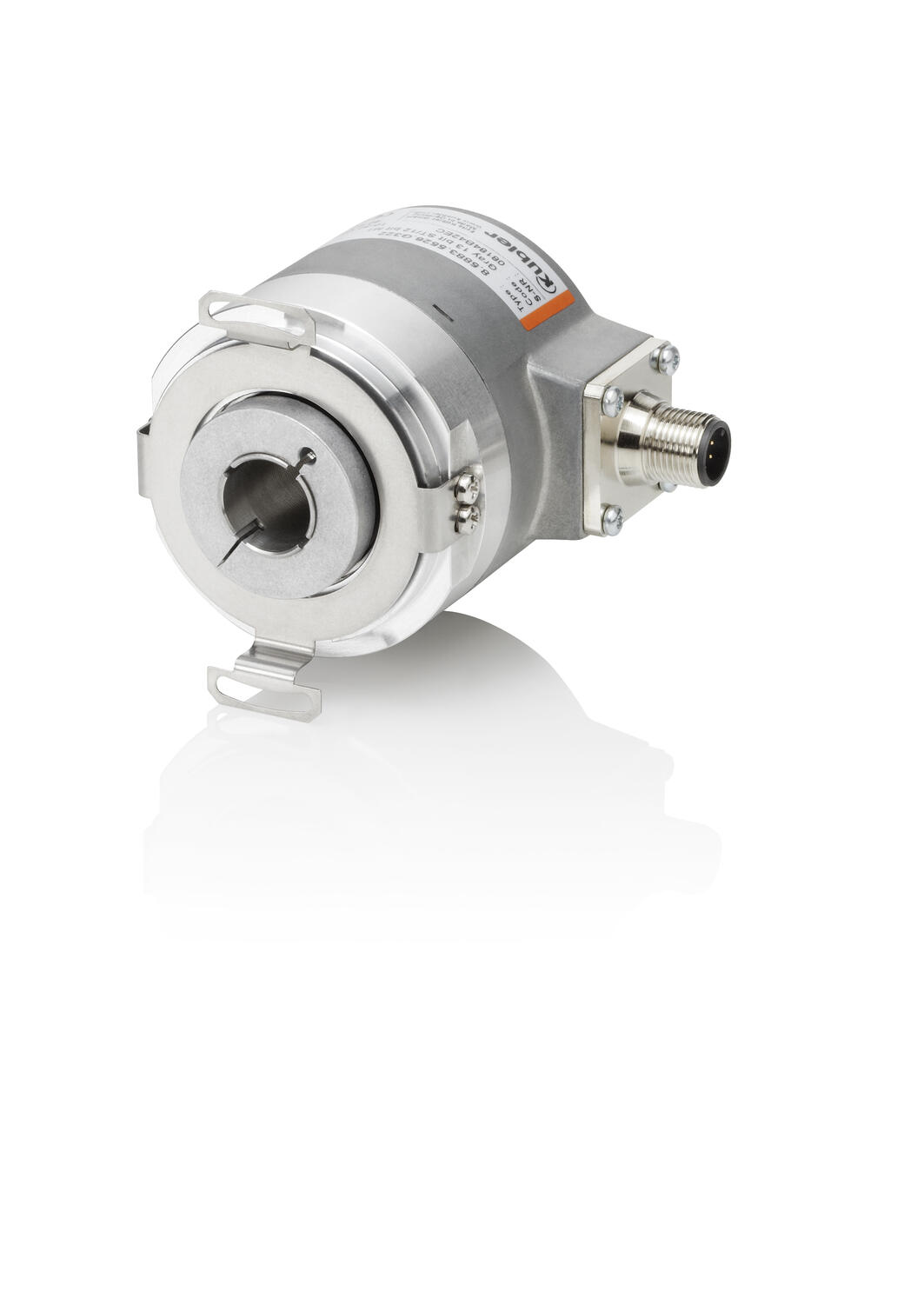

Hullaksel-versjon | F5888.ⒶⒷⒸⒹ.Ⓔ2Ⓕ | |
Ⓐ Flens | Ⓒ Utgangsalt./Matespenning | Ⓔ Feltbuss profil |
1 = Rotasjonsstopp, lang, IP65 2 = Rotasjonsstopp, lang, IP67 3 = Statorkobling, IP65 Ø65 mm 4 = Statorkobling, IP67 Ø65 mm 5 = Statorkobling, IP65 Ø63 mm 6 = Statorkobling, IP67 Ø63 mm | 2 = CANopen DS301 V4.02 / 10-30 V DC | 21 = CANopen encoder profile DS406 V3.2 |
Ⓑ Hullaksel | Ⓓ Kontakttype | Ⓕ Tillegg |
3 = Ø10 mm 4 = Ø12 mm B = Ø12 mm, ikke gjennomgående 5 = Ø14 mm 6 = Ø15 mm | L = Tangentiell kabel, 2 m PVC M = Tangentiell kabel, spesiallengde* PVC E = 1 x radiell M12-kontakt, 5-pin F = 2 x radiell M12-kontakt, 5-pin 2
* Spesiallengder F: 2, 3, 8, 10, 15 m Bestillingsnøkkel tillegg .XXXX = Lengde i dm Eks. F5888.ⒶⒷⒸⒹ.Ⓔ2Ⓕ.0030 = Kabellengde 3 m | 2 = Intet tillegg 3 = SET-knapp |
Ta kontakt med oss for pris og leveringstid på din variant.
