KÜBLER
Sendix F3663 / 3683
Sendix F3663 / F3683 fra Kübler er en serie absolutte optiske sensorer med Safety-Lock™ og Intelligent Scan TechnologyTM - Alle single- og multi-sving funksjoner på samme OptoASIC. Giverne har SSI eller BiSS grensesnitt. Designet er robust og kompakt, 36x42mm. Tåler temperaturer fra -40°C til +90°C, og egner seg dermed i applikasjoner med skiftende og krevende miljøer. Denne optiske sensorteknologien har høy nøyaktighet og kommer opp i en oppløsning på 17 bit for single-turn og 24 bit for multi-turn. Sendix F3663 / F3683 er også tilgjengelig i en versjon som er motstandsdyktig mot saltvann.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
- Husdiameter Ø36 mm
- IP65/67
- SSI / BiSS
- Optisk
- Hullaksel / aksel
Valgt variant
Tekniske data
| Akseldiameter maks | 10 mm |
|---|---|
| Akseldiameter min | 6 mm |
| Givertype | Absoluttkodet |
| Housing diametre | 36 mm |
| IP-klasse | IP65, IP67 |
| Matespenning DC maks. | 30 V DC |
| Matespenning DC min. | 5 V DC |
| Montering | Aksel |
|---|---|
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 90 °C |
| Tilkobling | Kabel |
| Utgang | SSI |
| Versjon | Multiturn |
Nedlastbare filer
Produktbeskrivelse
Sendix F3663 / F3683 fra Kübler er en serie absolutte optiske sensorer med Safety-Lock™ og Intelligent Scan TechnologyTM - Alle single- og multi-sving funksjoner på samme OptoASIC. Giverne har SSI eller BiSS grensesnitt. Designet er robust og kompakt, 36x42mm. Tåler temperaturer fra -40°C til +90°C, og egner seg dermed i applikasjoner med skiftende og krevende miljøer. Denne optiske sensorteknologien har høy nøyaktighet og kommer opp i en oppløsning på 17 bit for single-turn og 24 bit for multi-turn. Sendix F3663 / F3683 er også tilgjengelig i en versjon som er motstandsdyktig mot saltvann.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
Ordreinformasjon
Bestillingsnøkkel | ||

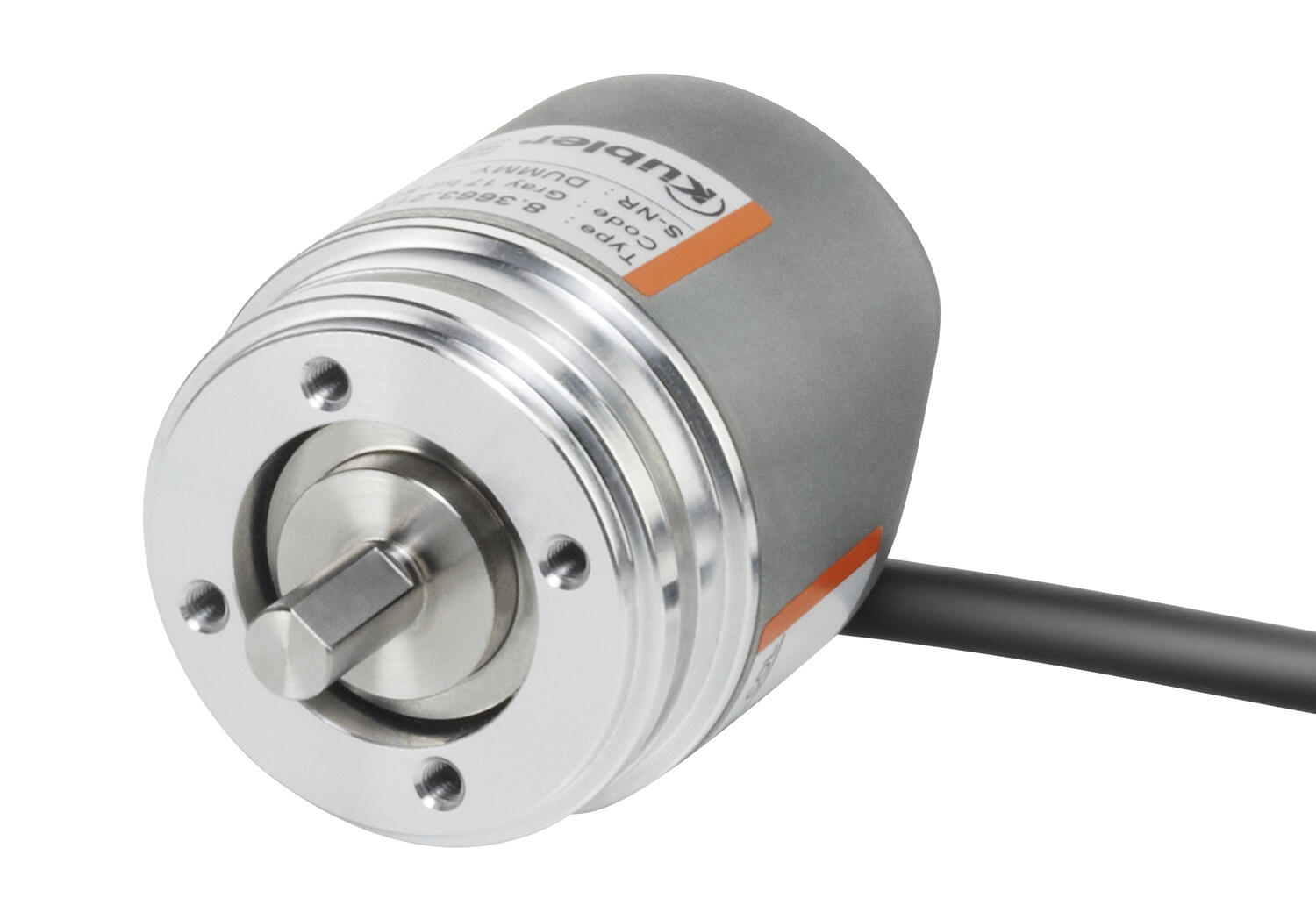

Aksel-versjon | F3663.ⒶⒷⒸⒹ.ⒺⒻⒼ2 |
|
Ⓐ Flens | Ⓒ Interface/Matespenning | Ⓔ Kode |
1 = Klemflens, IP67, Ø36 mm 3 = Klemflens, IP65, Ø36 mm 2 = Synkroflens, IP67, Ø36 mm 4 = Synkroflens, IP65, Ø36 mm | 1 = SSI, BiSS / 5 V DC 2 = SSI, BiSS / 10-30 V DC 3 = SSI, BiSS + 2048 ppv. SinCos / 5 V DC 4 = SSI, BiSS + 2048 ppv. SinCos / 10-30 V DC 5 = SSI, BiSS / 5 V DC, med sensorutgang 6 = SSI, BiSS + 2048 ppv. SinCos / 5 V DC, med sensorutgang 7 = SSI, BiSS + 2048 ppv. RS422 / 5 V DC 8 = SSI, BiSS + 2048 ppv. RS422 / 10-30 V DC | B = SSI, binær C = BiSS, binær G = SSI, gray |
Ⓑ Aksel (ØxL) | Ⓓ Kontakttype | Ⓕ Oppløsning (enkeltsving) |
1 = Ø6x12,5 mm 3 = Ø8x15 mm 5 = Ø10x20 mm 2 = Ø1/4”x12,5 mm 4 = Ø3/8”x5/8“ | 1 = Tangentiell kabel, 1 m PUR 3 = Tangentiell kabel, 5 m PUR U = Tangentiell kabel, 10 m PUR 5 = Tangentiell kabel, 1 m PUR med M12-kontakt 8-pin | A = 10 bit ST 2 = 12 bit ST 3 = 13 bit ST 4 = 14 bit ST 7 = 17 bit ST |
Ⓖ Oppløsning (flersving) | ||
2 = 12 bit MT 6 = 16 bit MT 4 = 24 bit MT | ||
Bestillingsnøkkel | ||

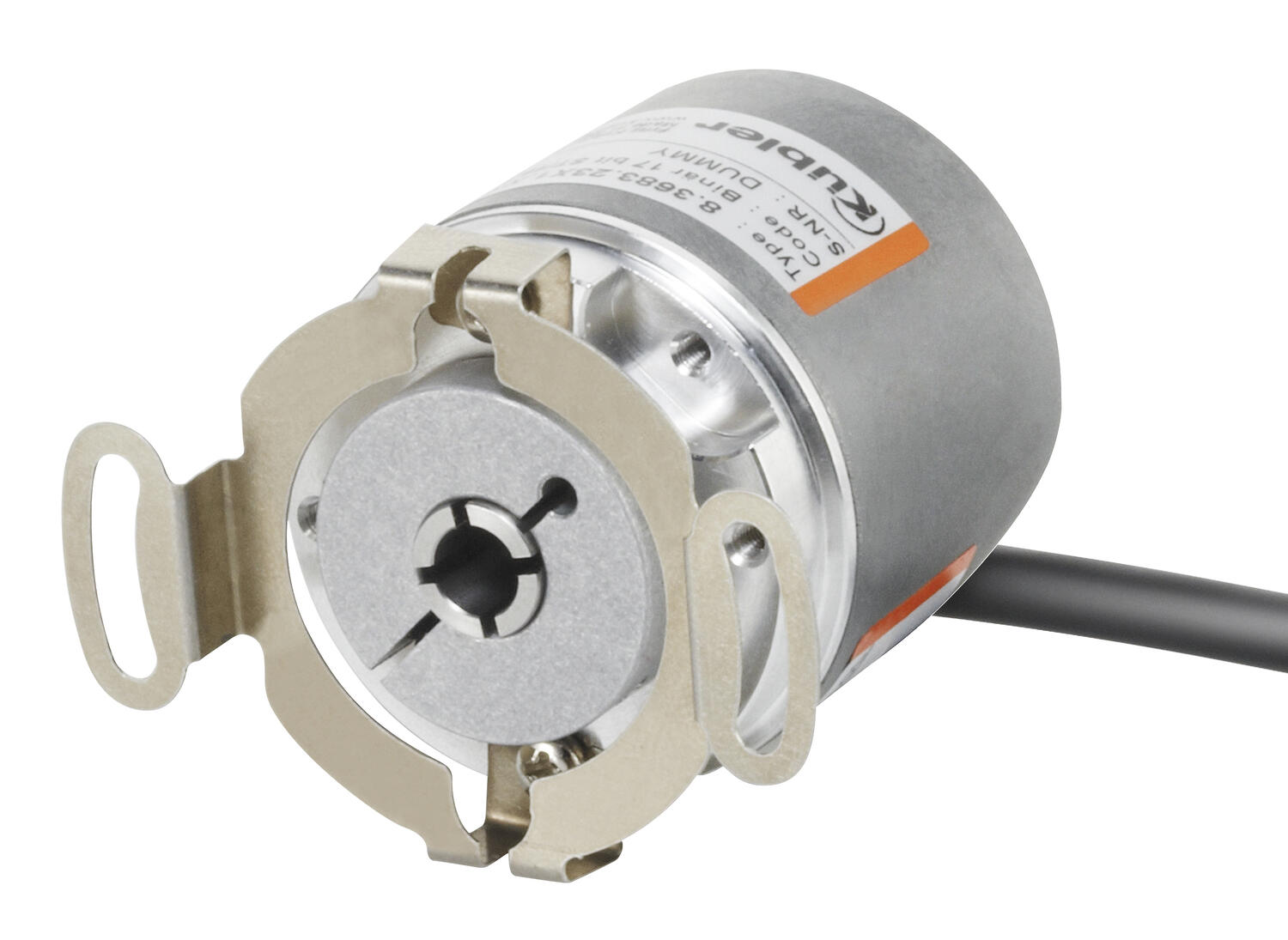

Hullaksel-versjon | F3683.ⒶⒷⒸⒹ.ⒺⒻⒼ2 |
|
Ⓐ Flens | Ⓒ Interface/Matespenning | Ⓔ Kode |
1 = Rotasjonsstopp kort, IP65 3 = Rotasjonsstopp lang, IP65 2 = Statorkobling, IP65 Ø46 mm | 1 = SSI, BiSS / 5 V DC 2 = SSI, BiSS / 10-30 V DC 3 = SSI, BiSS + 2048 ppv. SinCos / 5 V DC 4 = SSI, BiSS + 2048 ppv. SinCos / 10-30 V DC 5 = SSI, BiSS / 5 V DC, med sensorutgang 6 = SSI, BiSS + 2048 ppv. SinCos / 5 V DC, med sensorutgang 7 = SSI, BiSS + 2048 ppv. RS422 / 5 V DC 8 = SSI, BiSS + 2048 ppv. RS422 / 10-30 V DC | B = SSI, binær C = BiSS, binær G = SSI, gray |
Ⓑ Hullaksel | Ⓓ Kontakttype | Ⓕ Oppløsning (enkeltsving) |
1 = Ø6 mm 3 = Ø8 mm 4 = Ø10 mm, ikke gjennomgående 2 = Ø1/4” | 1 = Tangentiell kabel, 1 m PUR 3 = Tangentiell kabel, 5 m PUR U = Tangentiell kabel, 10 m PUR 5 = Tangentiell kabel, 1 m PUR med M12-kontakt 8-pin | A = 10 bit ST 2 = 12 bit ST 3 = 13 bit ST 4 = 14 bit ST 7 = 17 bit ST |
Ⓖ Oppløsning (flersving) | ||
2 = 12 bit MT 6 = 16 bit MT 4 = 24 bit MT | ||
Ta kontakt med oss for pris og leveringtid på din variant.
