PIL

P49 Ultralydsensor med digital utgang



Teach In for P49F/T/O

Tre ulike funksjoner kan velges

254107_812.eps

Normalt sluttende/brytende funksjon

254106_812.eps

Vindu / Hysterese

227635_812.tif

Disse tre funksjonene kan programmeres via pinne 5 / rosa kabel eller med Teach In adapter.

Flytskjema Teach In

254100_812.eps



Teach In for P43K/G

Tre ulike funksjoner kan velges

254584_812.eps

Teach In instruksjon for normal funksjon NO/NC

1. Hold inne knappen i 8 sekunder til LED SP begyner å blinke. Slipp knappen.
2. LED SP blinker.
3. Plasser objektet i ønsket avstand for P1.
4. For NO, trykk på knappen når LED SP er tent. For NC, trykk på knappen når LED SP er slukket.



254583_812.eps

Hysteresefunksjon NO

1. Hold inne knappen i 8 sekunder til LED SP begyner å blinke 2Hz. Slipp knappen.
2. LED SP blinker.
3. Plasser objektet i ønsket avstand for P1. For NO, trykk på knappen når LED SP er tent.
4. Les inn P2. Hold inne knappen i 16 sekunder til LED SP blinker i 1 Hz. Slipp knappen.
5. LED blinker med ½ Hz.
6. Plasser objektet i ønsket avstand for P2.
7. Trykk på knappen når LED SP lyser.







Les mer
  • 1 digital utgang
  • Teach In funksjon
  • M12 kontakt
  • IP 67

Valgt variant

Flere varianter
PIL.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Valgt variant

Tekniske data

Distanse maks. 400
Distanse min. 30
Elektrisk tilkobling M12 4-polt kontakt Pig-Tail
Givertype Ultralyd
IP-klasse IP67
Materiale hus PBT
Matespenning DC maks. 30
Matespenning DC min. 12
Oppløsning 1 mm
Temperaturområde fra -20 °C
Temperaturområde til 70 °C
Utgangsstrøm maks. 0,5 A
Vekslingsfrekvens 15

Nedlastbare filer

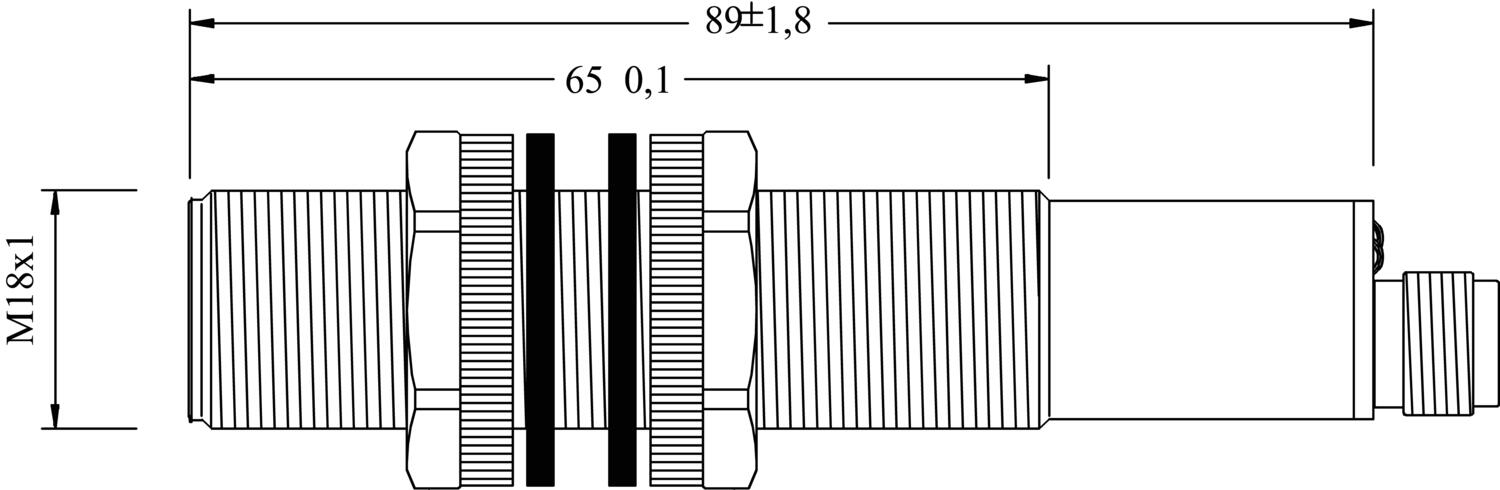

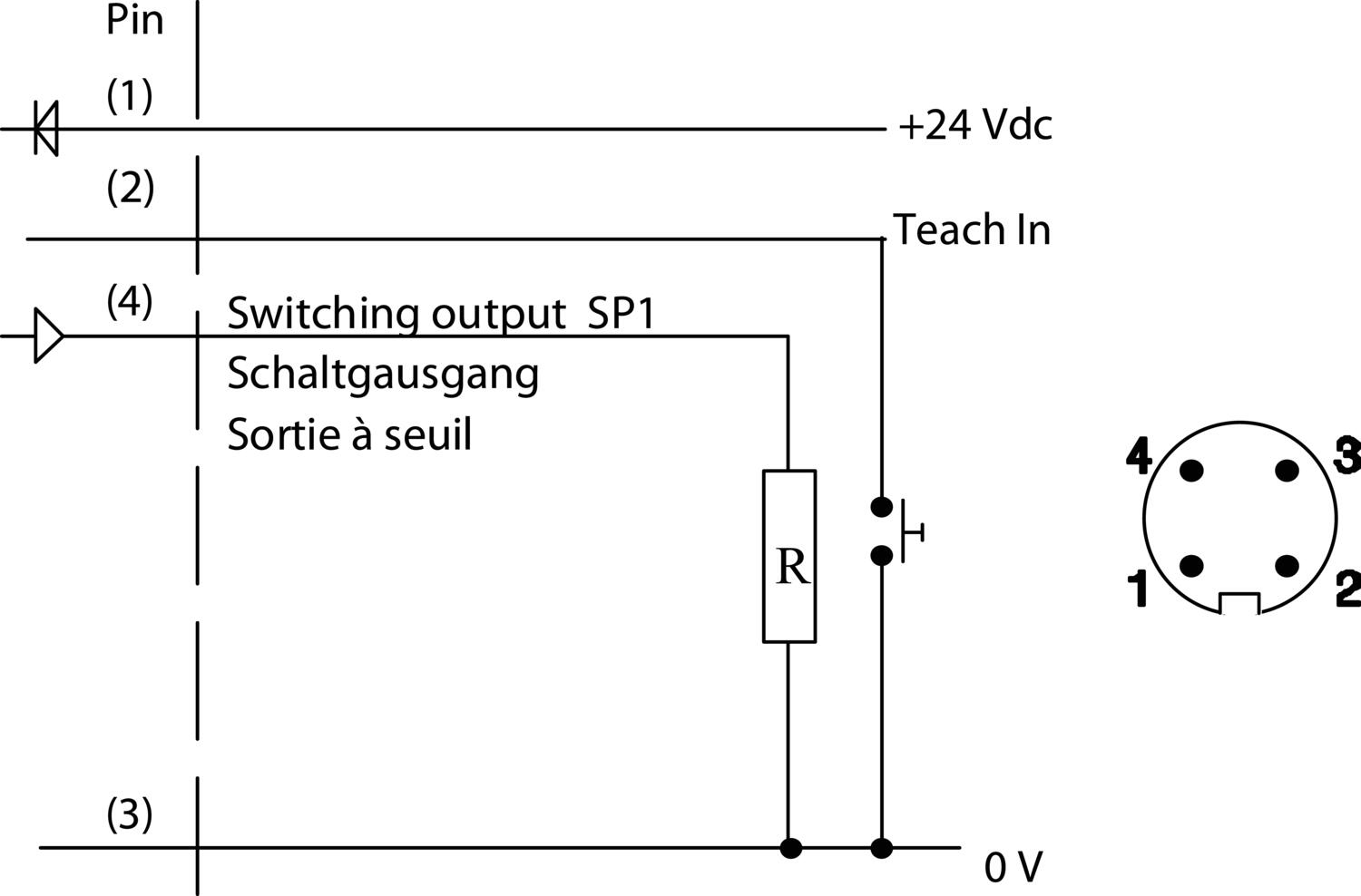

Mål og innkobling

Tekniske illustrasjoner

Produktbeskrivelse



Teach In for P49F/T/O

Tre ulike funksjoner kan velges

254107_812.eps

Normalt sluttende/brytende funksjon

254106_812.eps

Vindu / Hysterese

227635_812.tif

Disse tre funksjonene kan programmeres via pinne 5 / rosa kabel eller med Teach In adapter.

Flytskjema Teach In

254100_812.eps



Teach In for P43K/G

Tre ulike funksjoner kan velges

254584_812.eps

Teach In instruksjon for normal funksjon NO/NC

1. Hold inne knappen i 8 sekunder til LED SP begyner å blinke. Slipp knappen.
2. LED SP blinker.
3. Plasser objektet i ønsket avstand for P1.
4. For NO, trykk på knappen når LED SP er tent. For NC, trykk på knappen når LED SP er slukket.



254583_812.eps

Hysteresefunksjon NO

1. Hold inne knappen i 8 sekunder til LED SP begyner å blinke 2Hz. Slipp knappen.
2. LED SP blinker.
3. Plasser objektet i ønsket avstand for P1. For NO, trykk på knappen når LED SP er tent.
4. Les inn P2. Hold inne knappen i 16 sekunder til LED SP blinker i 1 Hz. Slipp knappen.
5. LED blinker med ½ Hz.
6. Plasser objektet i ønsket avstand for P2.
7. Trykk på knappen når LED SP lyser.







Tilbehør

Artikler Distanse maks. Distanse min. Vekslingsfrekvens Pris
Ultralydgivere
P49 M18 Ultralyd PNP 400mm M12-tilkobling
Artikkel:
P49F4V2D001360E Kopiert
400
30
15
Ultralydgivere
P49 M18 Ultralyd PNP 1600mm M12-tilkobling
Artikkel:
P49F4V2D001220E Kopiert
1600
80
7
