AIGNEP
Banjobolt
Tekniske data
Materiale | Forniklet messing |
Trykkområde | 0-15 bar |
Media | Luft, nøytrale gasser og vakuum |
Pakninger | Nylonpakninger 1610 følger med |
Slangekvalitet | PA6, PA11, PA12, Polyetylene, Polyuretan |

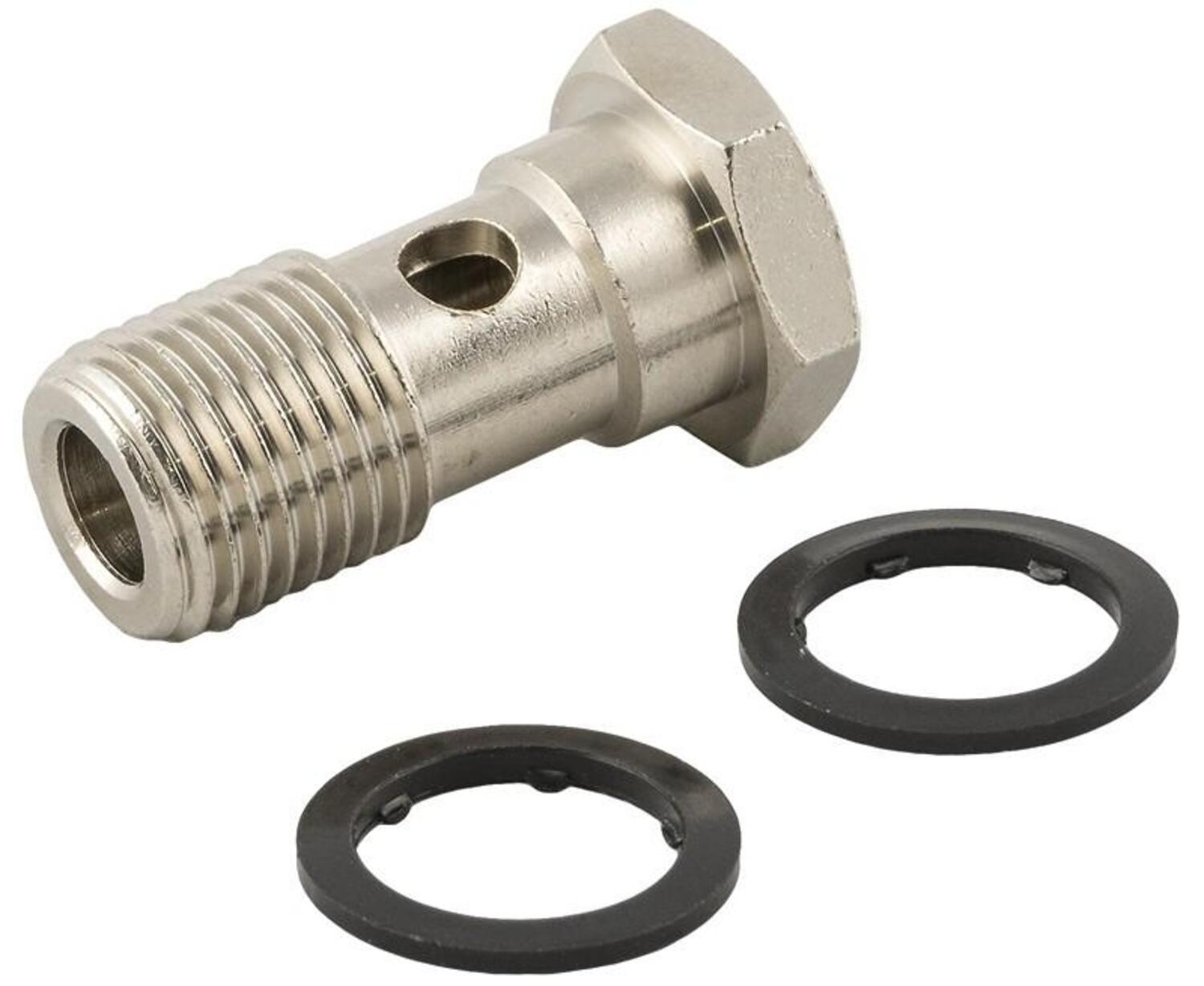

Enkel banjokobling
51410 Enkel banjokobling for 1000, 50000 og 55000-serien |
| Bestillingsnummer | A | B | C | L | CH | |
51410 M5 | M5 | 4 | 12,5 | 22 | 8 | ||
51410 M6 | M6 | 5 | 12,5 | 23 | 8 | ||
51410 1/8 | 1/8 | 6 | 15,0 | 28 | 14 | ||
51410 1/4 | 1/4 | 8 | 17,0 | 32 | 17 | ||
51410 3/8 | 3/8 | 9 | 20,0 | 36 | 19 | ||
51410 1/2 | 1/2 | 10 | 24,0 | 42 | 24 | ||
51410 M12X1,5 | M12X1,5 | 8 | 17,0 | 32 | 17 |

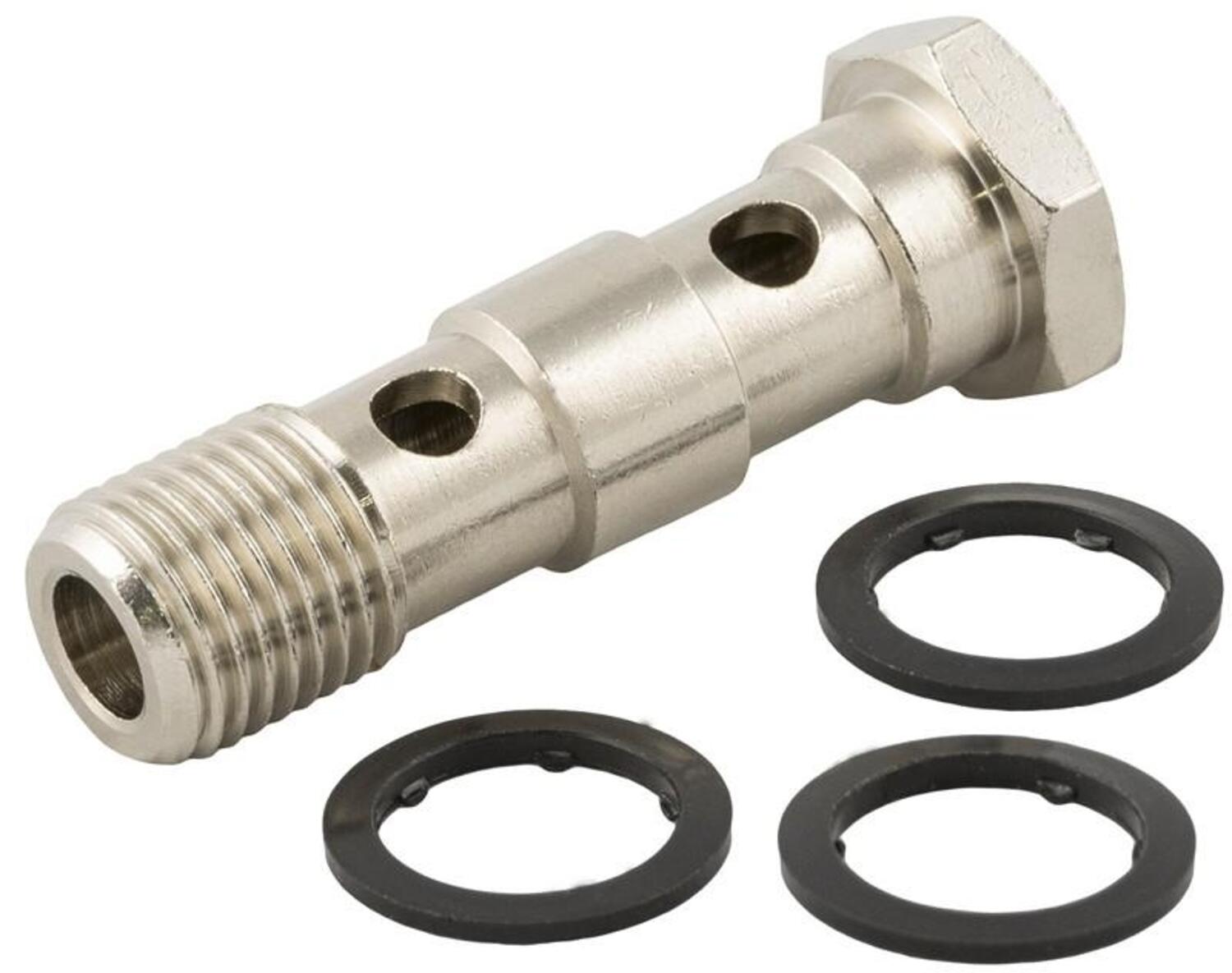

Dobbel banjokobling
51420 Dobbel banjokobling for 1000, 50000 og 55000-serien |
| Bestillingsnummer | A | B | C | L | CH | |
51420 1/8 | 1/8 | 6 | 15 | 44,5 | 14 | ||
51420 1/4 | 1/4 | 9 | 17 | 50,5 | 17 | ||
51420 3/8 | 3/8 | 9 | 20 | 58,0 | 19 | ||
51420 1/2 | 1/2 | 24 | 68 | 24,0 | 10 | ||
51420 M12X1,5 | M12x1,5 | 8 | 17 | 50,5 | 17 |

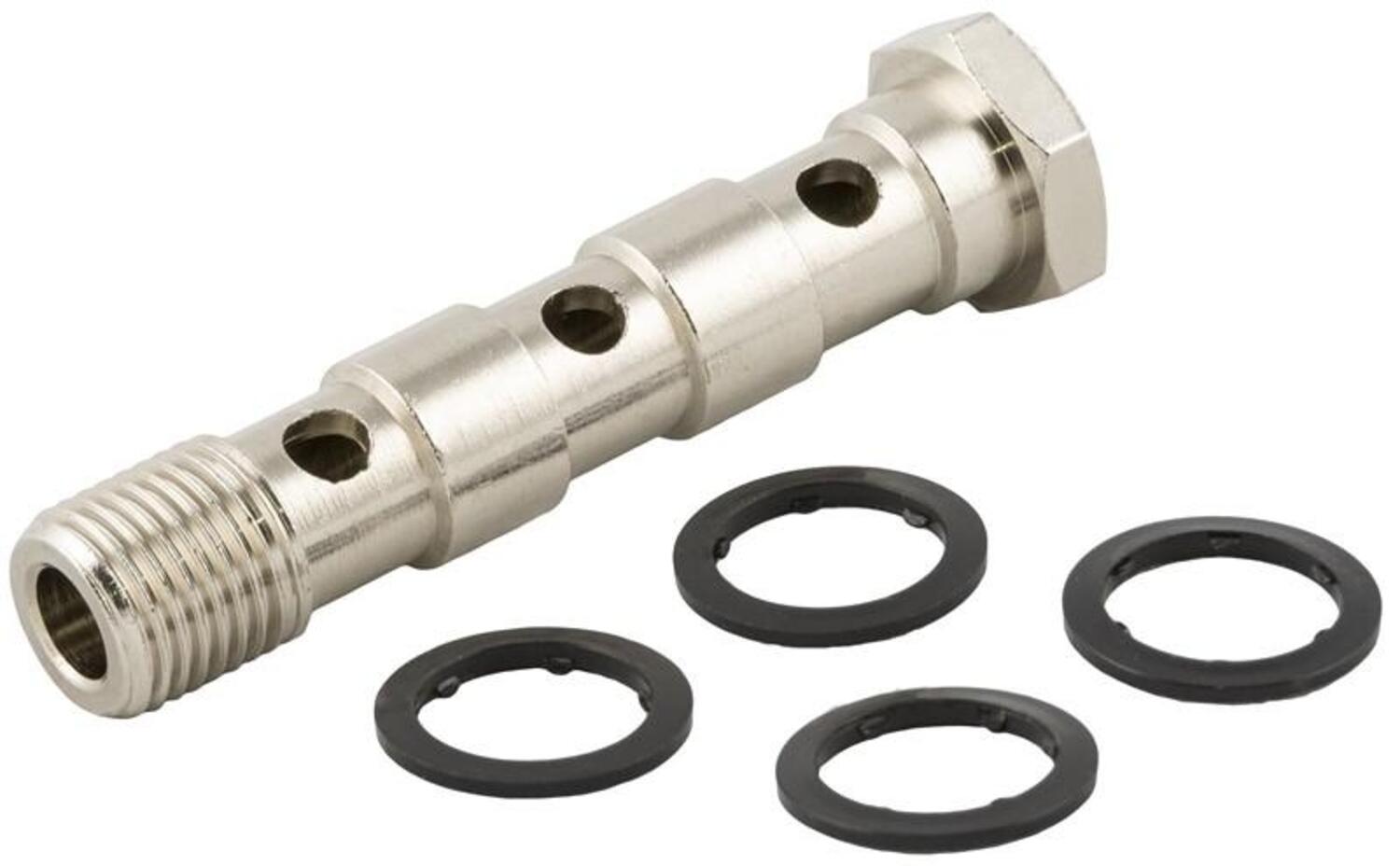

Trippel banjokobling
51430 Trippel banjokobling for 1000, 50000 og 55000-serien |
| Bestillingsnummer | A | B | C | L | CH | |
51430 1/8 | 1/8 | 6 | 15 | 61 | 14 | ||
51430 1/4 | 1/4 | 8 | 17 | 69 | 17 | ||
51430 3/8 | 3/8 | 9 | 20 | 80 | 19 | ||
51430 1/2 | 1/2 | 10 | 24 | 94 | 24 |
Øvrige

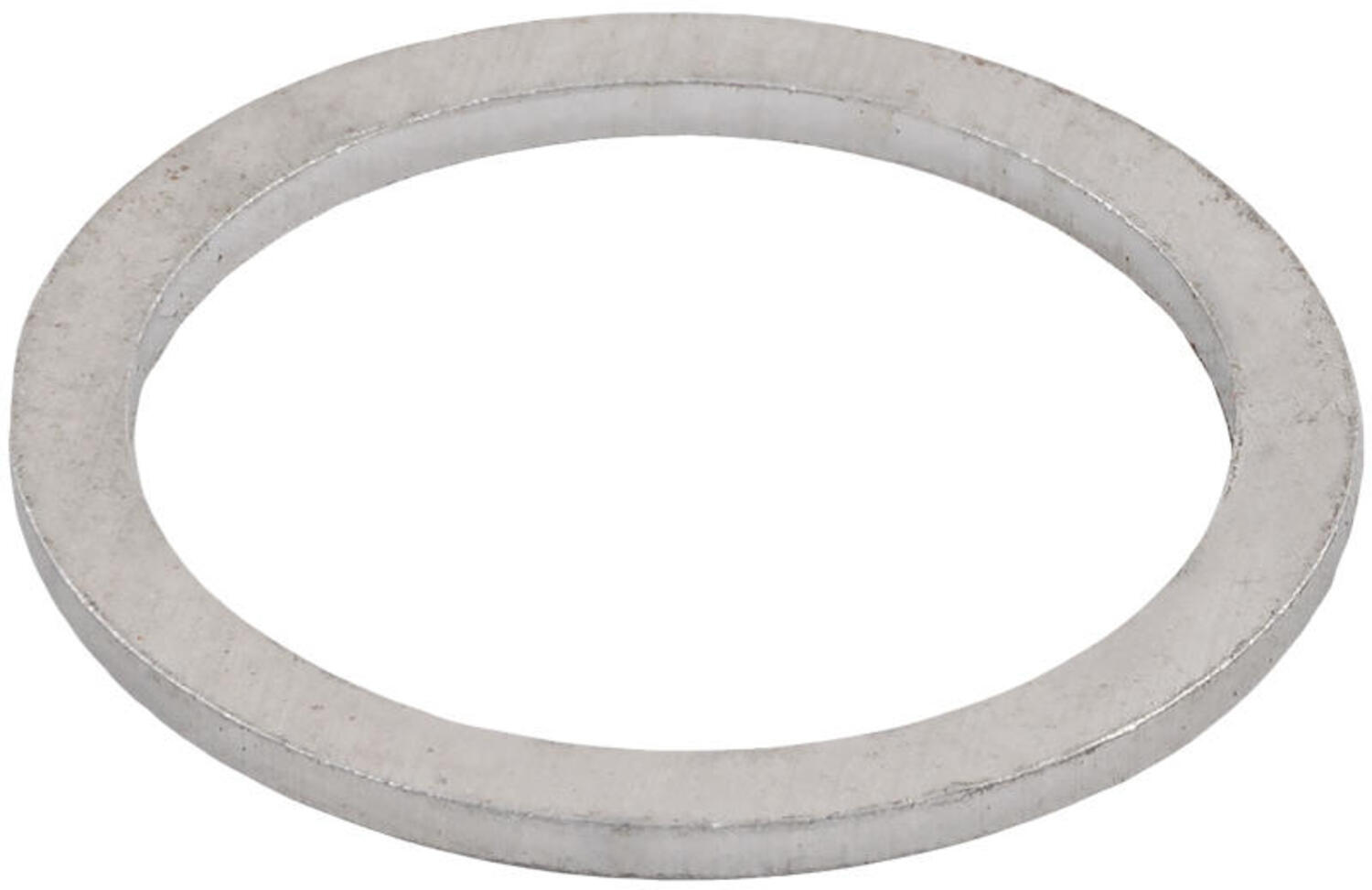

1600 Pakning aluminium |
| Bestillingsnummer | For gjenge | A | B | H | |
1600 M5 | M5 | 5,2 | 8 | 1,0 | ||
1600 1/8 | 1/8 | 10,0 | 14 | 1,5 | ||
1600 1/4 | 1/4 | 13,5 | 18 | 1,5 | ||
1600 3/8 | 3/8 | 16,8 | 21 | 1,5 | ||
1600 1/2 | 1/2 | 21,1 | 26 | 1,5 | ||
1600 M12 | M12 | 12,0 | 18 | 1,5 |

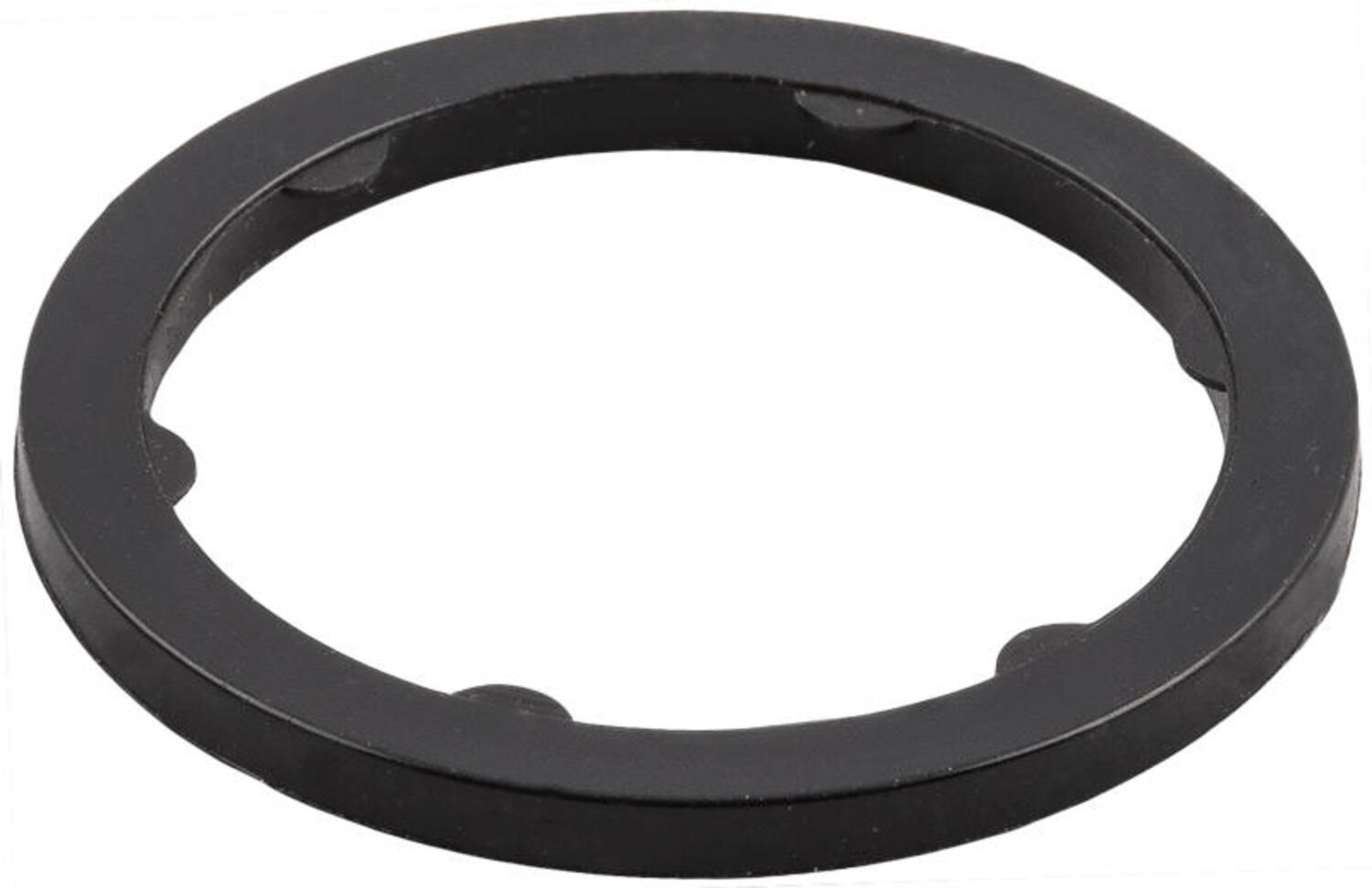

1610 Pakning nylon |
| Bestillingsnummer | For gjenge | A | B | H | |
1610 M3 | M3 | 2,5 | 5,5 | 0,5 | ||
1610 M5 | M5 | 5,1 | 8 | 1,3 | ||
1610 M6 | M6 | 6,1 | 9 | 1,3 | ||
1610 1/8 | 1/8 | 9,8 | 14 | 1,8 | ||
1610 1/4 | 1/4 | 13,2 | 18 | 1,8 | ||
1610 3/8 | 3/8 | 16,7 | 21 | 1,8 | ||
1610 1/2 | 1/2 | 21,1 | 26 | 1,8 | ||
1610 3/4 | 3/4 | 28,0 | 33 | 2,5 | ||
1610 1 | 1 | 34,0 | 41 | 2,5 |
- Kropp i forniklet messing
- Pakning i aluminium eller nylon
- Trykkområde opp til 20 bar
- Temperaturområde -20 til +80°C
Valgt variant
Tekniske data
| Body shape | B |
|---|---|
| Forpakningsstørrelse | 10 pc |
| Gjengetype | Sylindrisk |
| Godkjenninger | PED, REACH, RoHS |
| Materiale kropp | Forniklet messing |
| Temperaturområde fra | -20 °C |
|---|---|
| Temperaturområde til | 80 °C |
| Tilkobling | M5 |
