NAFSA
ECR-Serie
ECR-serien med elektromagneter er lineære reversible solenoider hvor slaget utføres av vekselstrømmen fra to spoler. Hver spole må aktiveres for slag i respektive retning. For å opprettholde den endelige slagposisjonen, må spolen forbli under spenning.
Disse magnetventilene er veldig nyttige i applikasjoner hvor kraften må være den samme for både trykk (push) og retur (pull).
- Mulig med kundetilpassning
- IP40 // IP65
- Ta kontakt for din variant
Valgt variant
Tekniske data
| Absorbed power @ 20°C, 100% duty | 13 W |
|---|---|
| Absorbed power @ 20°C, 15% duty | 75 W |
| Absorbed power @ 20°C, 25% duty | 45 W |
| Absorbed power @ 20°C, 40% duty | 30 W |
| Absorbed power @ 20°C, 5% duty | 210 W |

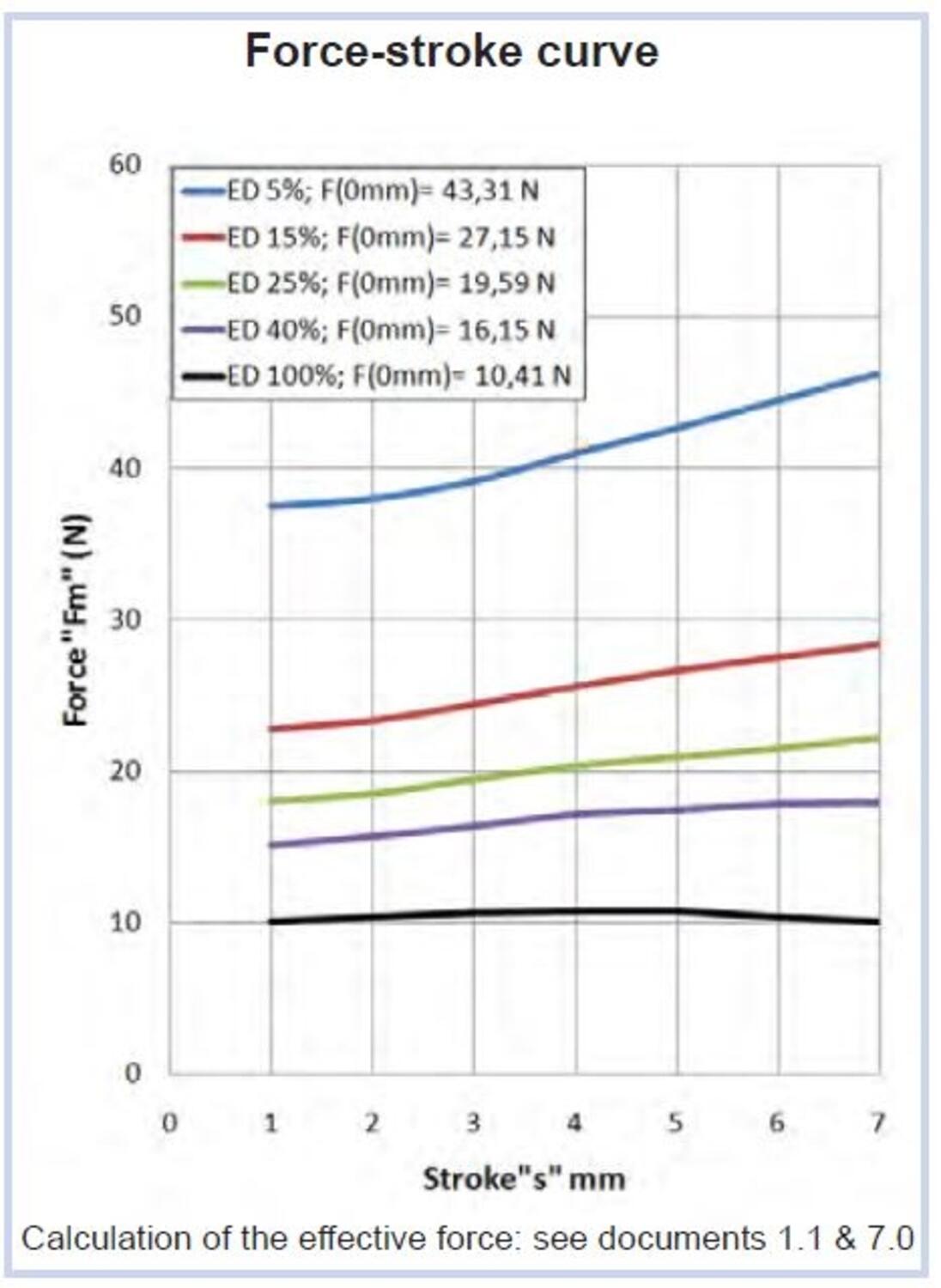

| Beginning of stroke force at 100% duty | 10 N |
| Beginning of stroke force at 15% duty | 28 N |
| Beginning of stroke force at 25% duty | 22 N |
| Beginning of stroke force at 40% duty | 17,9 N |
| Beginning of stroke force at 5% duty | 46 N |
| End of stroke force at 100% duty | 10,4 N |
| End of stroke force at 15% duty | 27 N |
| End of stroke force at 25% duty | 19,6 N |
|---|---|
| End of stroke force at 40% duty | 16 N |
| End of stroke force at 5% duty | 43 N |
| IP-klasse | IP40 |
| Isolasjonsklasse | B(130ºC) |

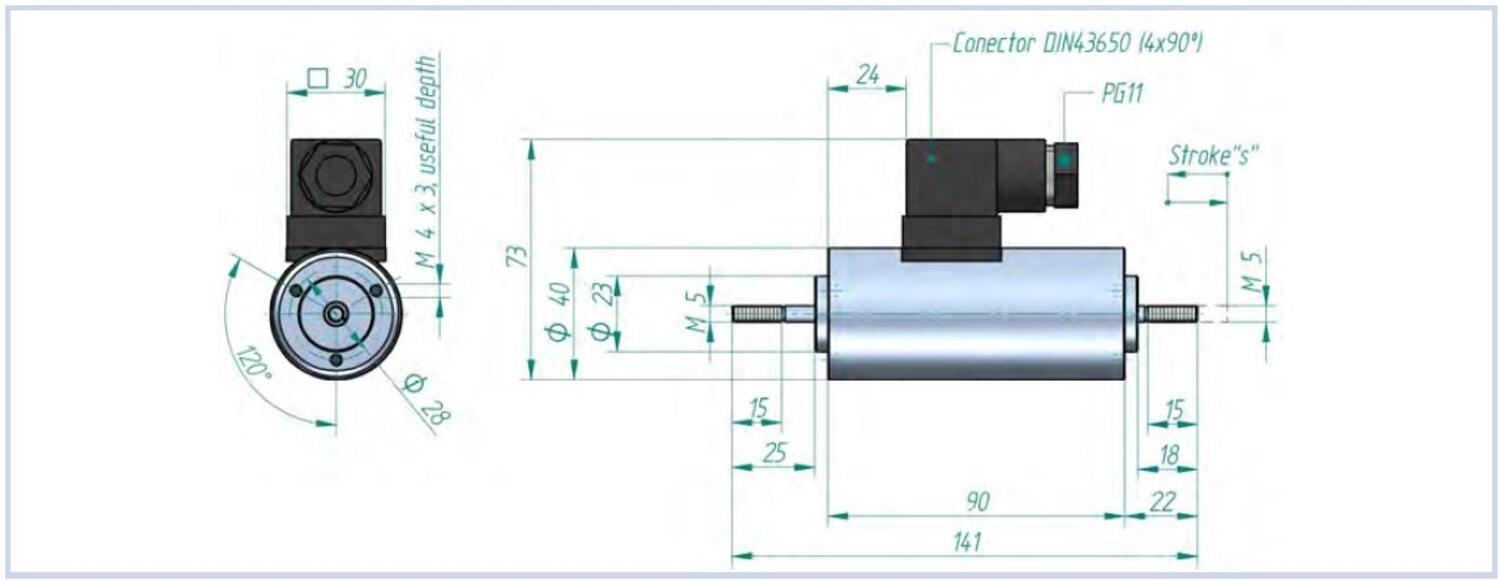

| Slaglengde | 7 mm |

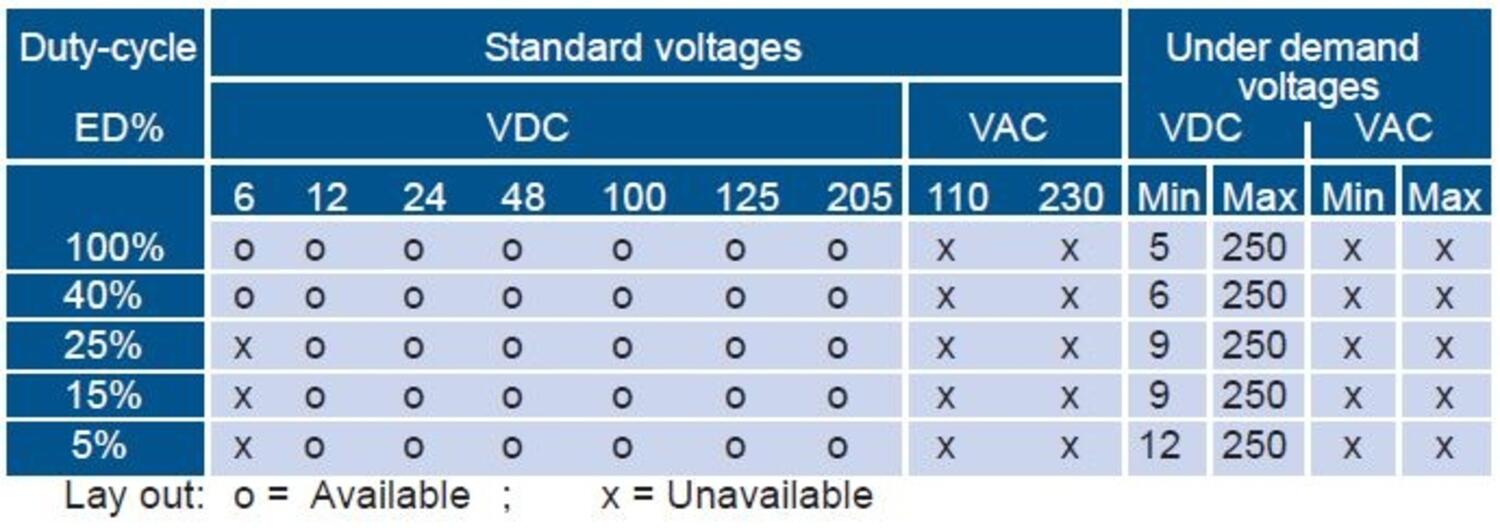

| Spenning DC maks. | 205 V |
| Spenning DC min. | 6 V |
| Spenningstype | DC |
| Spring return | Nei |
| Vekt total | 800 g |
Produktbeskrivelse
ECR-serien med elektromagneter er lineære reversible solenoider hvor slaget utføres av vekselstrømmen fra to spoler. Hver spole må aktiveres for slag i respektive retning. For å opprettholde den endelige slagposisjonen, må spolen forbli under spenning.
Disse magnetventilene er veldig nyttige i applikasjoner hvor kraften må være den samme for både trykk (push) og retur (pull).
