HARTING
HAN® Domino HD

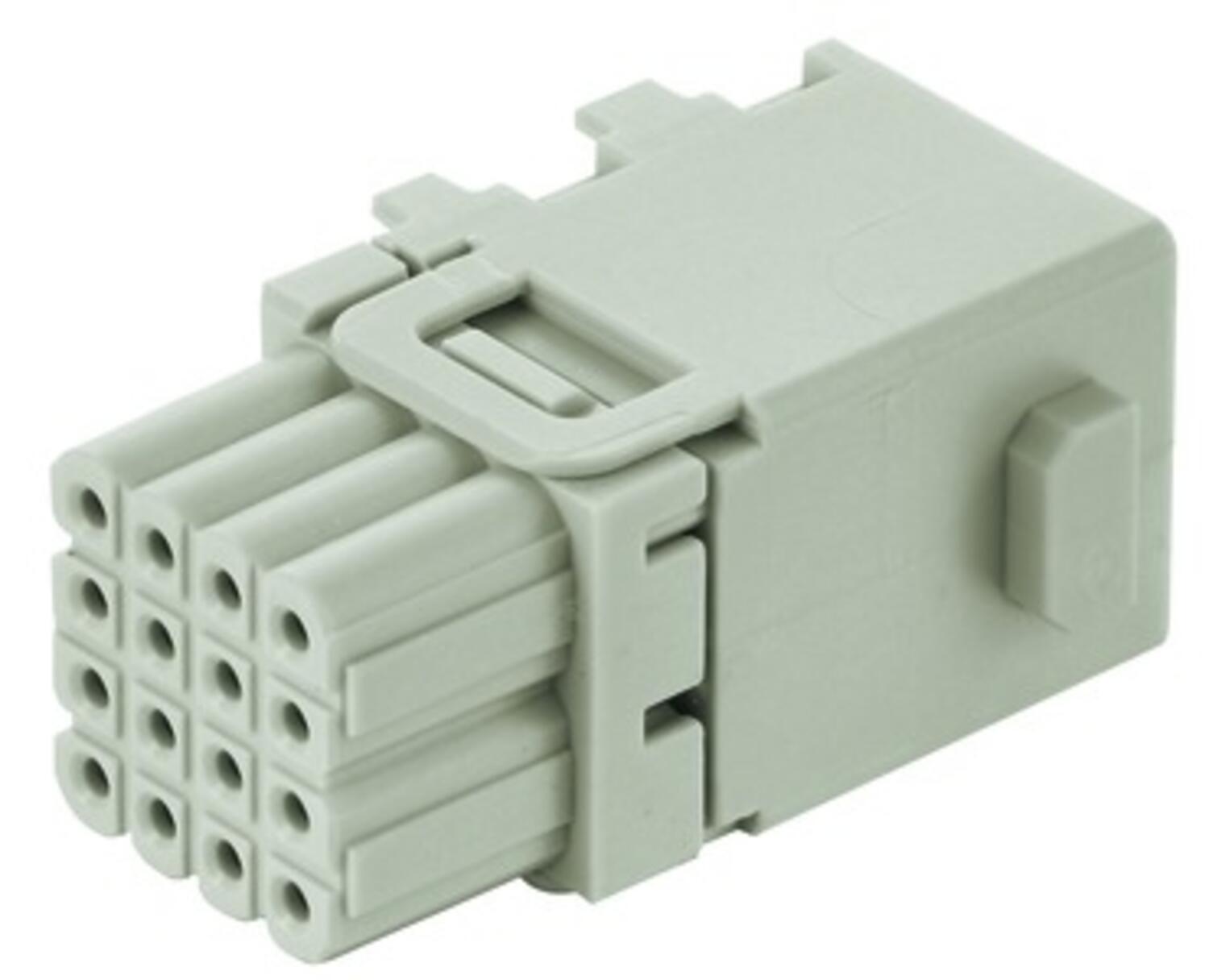

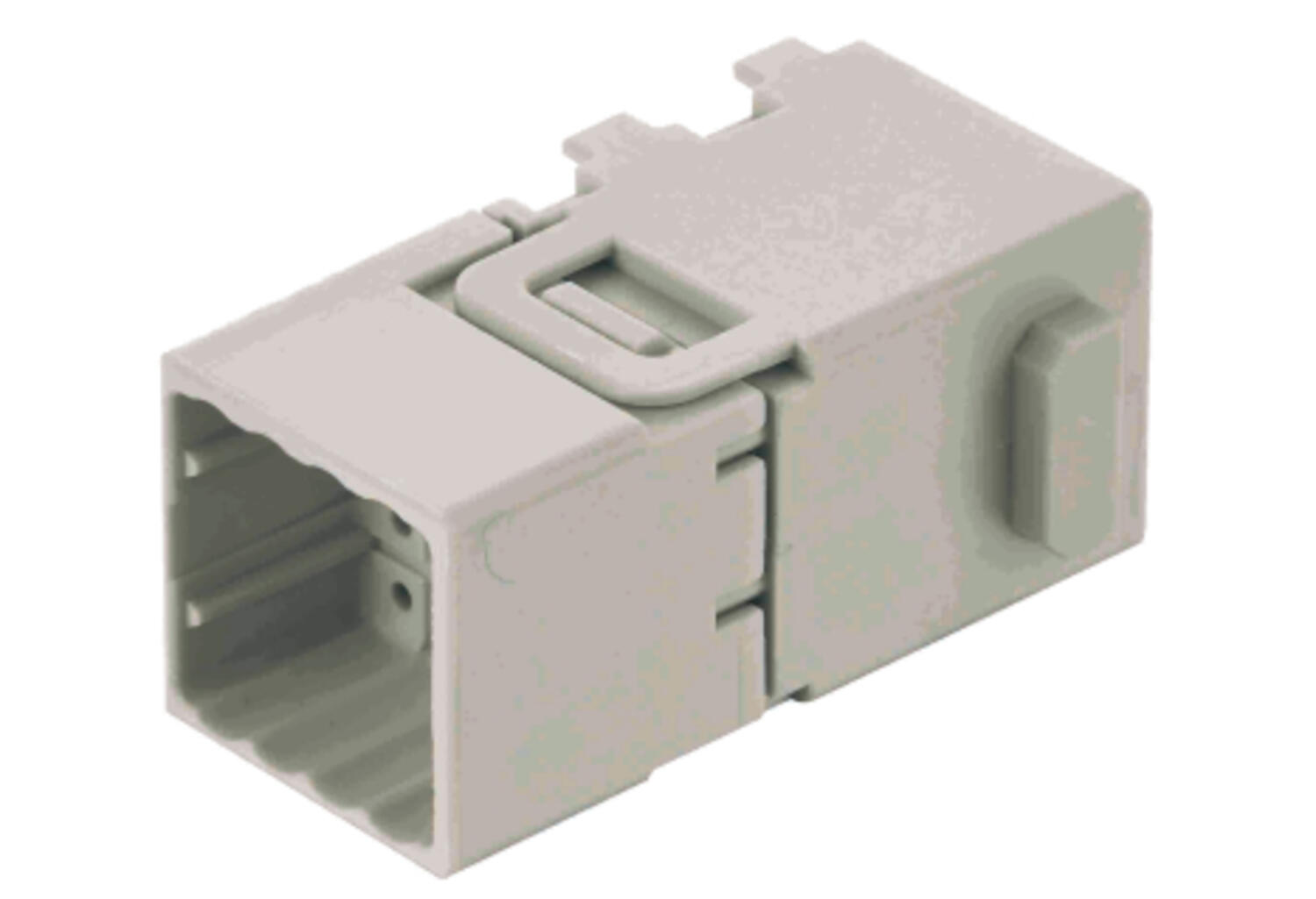

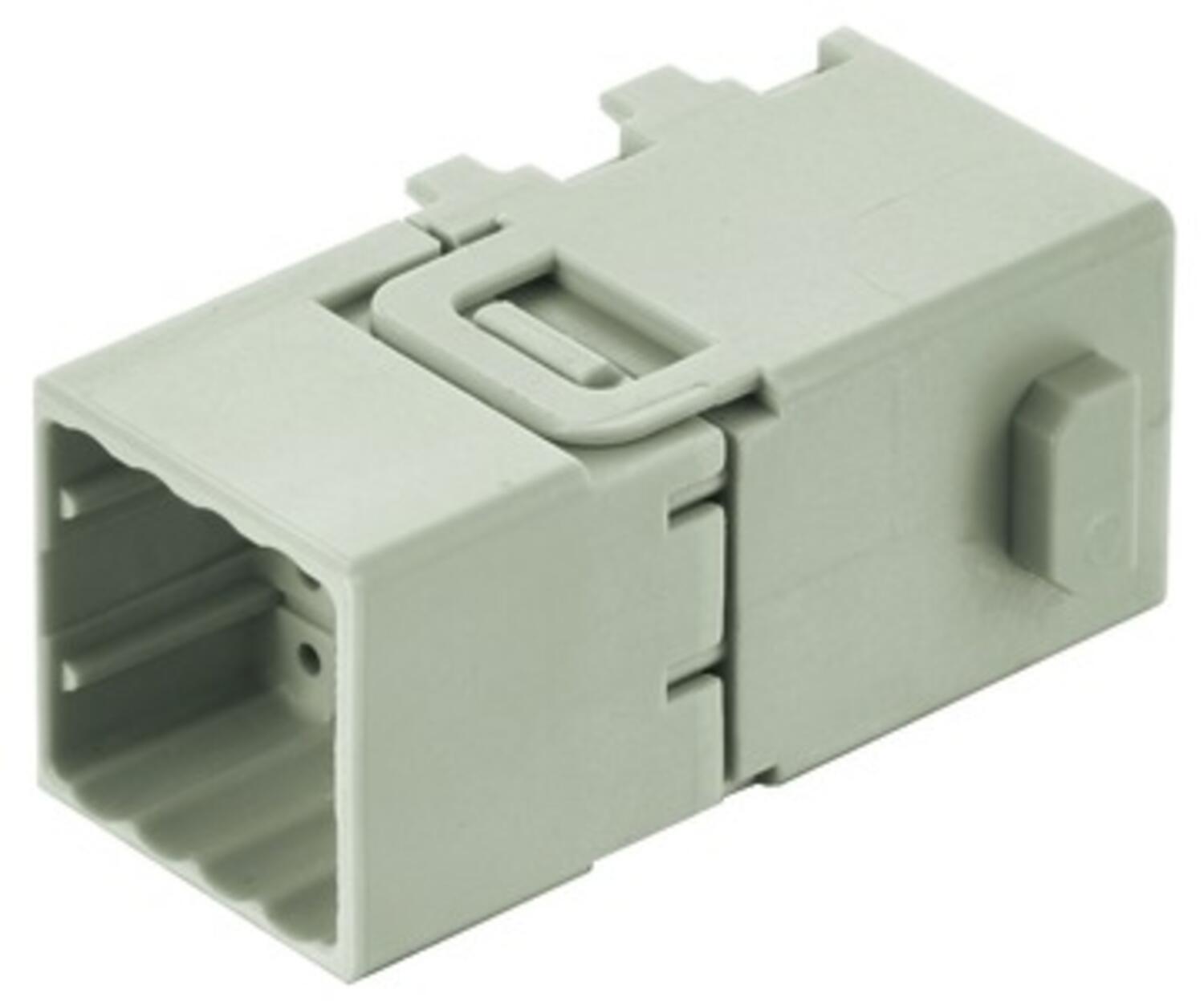

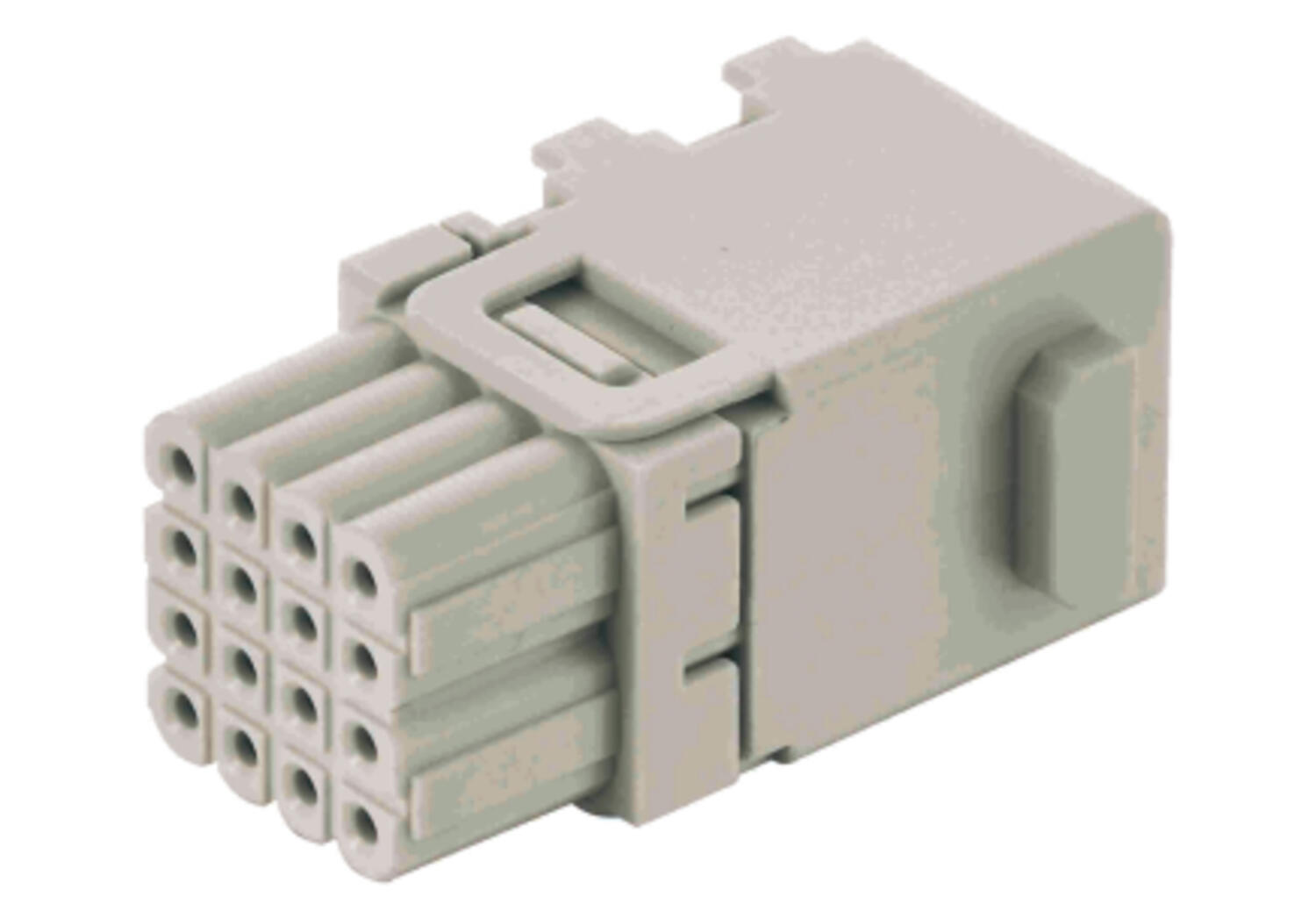

Han® Domino High Density Cube
Dominobrikker har to separate firkanter, en dominomodul består av to byggeklosser eller "kuber".
Han-Modular® parringsflaten er delt i to. Resultatet er en nesten firkantet overflate hvor det er plass til enda større kontakter. Kubene støtter konfigurasjonen av tilpassede koblinger som er nøyaktig skreddersydd kravene til et design. Strøm, signal, data eller trykkluft samt hann- og hunnkontakter kan kombineres i én modul. Koblingsteknologien blir mindre og lettere, med plass til flere moduler inn i en kontakt.
- 16-pol
- 4 A, 32V
- Crimptilkobling
- Kombineres med andre Domino varianter
Valgt variant
Tekniske data
| Tilkobling | Crimp |
|---|---|
| Type | Hann |
| Antall poler | 16 |
| Antall modulplasser | 0,5 |
| Modell | Han® Domino |
| Identifiering | Small tab |
| Leder min. | 0,09 mm² |
| Leder maks. | 0,5 mm² |
|---|---|
| Merkestrøm | 4 A |
| Merkespenning | 32 V |
| Materiale | Polykarbonat |
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 125 °C |
Nedlastbare filer
Produktbeskrivelse
Dominobrikker har to separate firkanter, en dominomodul består av to byggeklosser eller "kuber".
Han-Modular® parringsflaten er delt i to. Resultatet er en nesten firkantet overflate hvor det er plass til enda større kontakter. Kubene støtter konfigurasjonen av tilpassede koblinger som er nøyaktig skreddersydd kravene til et design. Strøm, signal, data eller trykkluft samt hann- og hunnkontakter kan kombineres i én modul. Koblingsteknologien blir mindre og lettere, med plass til flere moduler inn i en kontakt.
