Smart Motor Devices

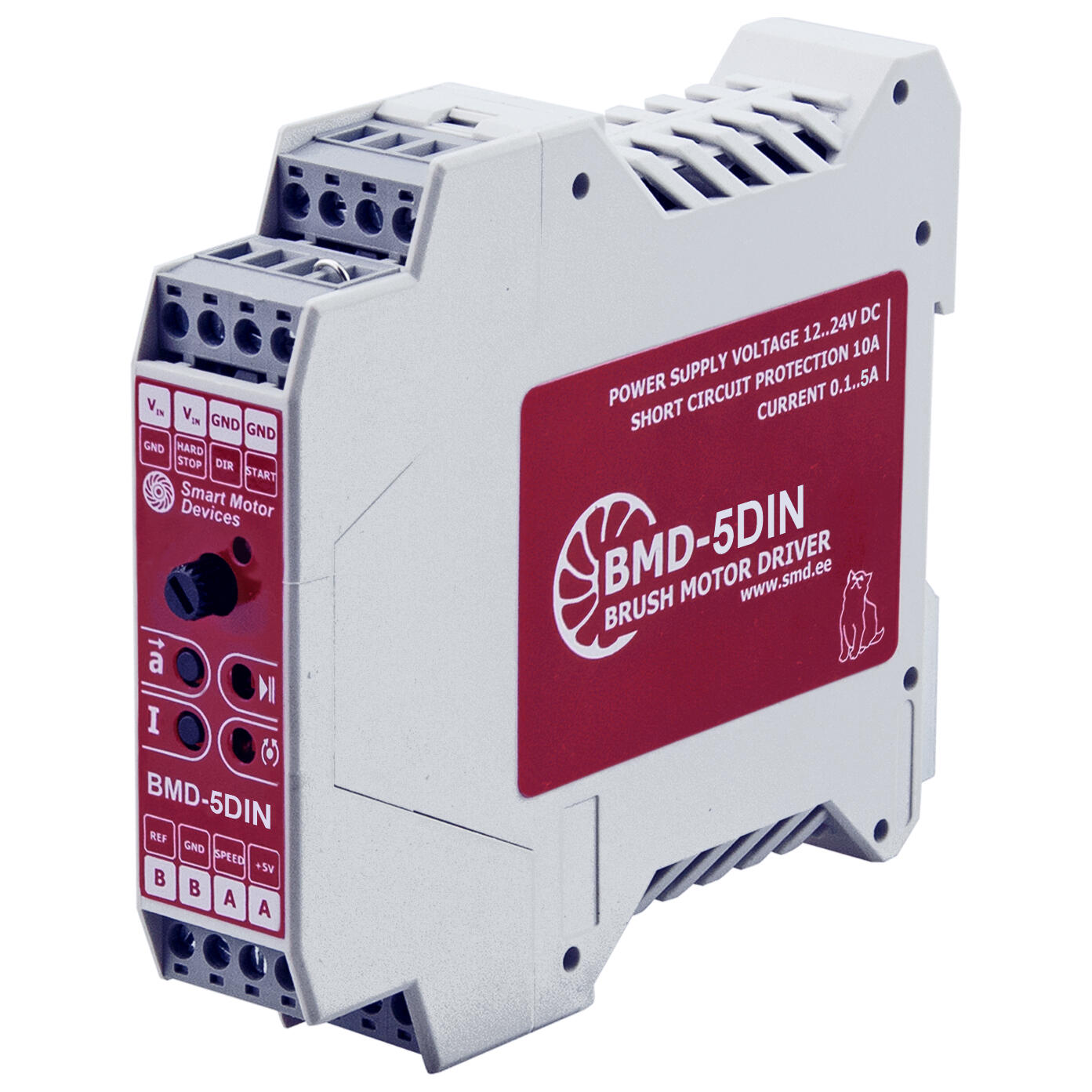

BMD-5DIN
DC-motorstyring
- 12–24V DC
- Opptil 5 A kontinuerlig (peak 10 A)
- Innkapslet og med DIN-skinnefeste
- Justerbar hastighet med intern eller ekstern potensiometer
- Analog hastighetsregulering 0–5V eller 0–10V
Valgt variant
Tekniske data
| Change direction of rotation (CW/CCW) | Ja |
|---|---|
| Current limit adjustable | Ja |
| Impulse/continuous mode | Ja |
| Maks strøm | (5s) 10 |
| Potentiometer adjustable speed | Ja |
| Softstart/stop | Ja |
| Speed settings | Ja |
|---|---|
| Stop at limit position | Nei |
| Supplier | Smart Motor Devices |
| Vekt | 200 g |
Nedlastbare filer
Produktbeskrivelse
Motorens hastighet kan justeres på én av følgende måter:
- Innebygd potensiometer
- Ekstern potensiometer
- Analogt signal 0–5 VDC
- Analogt signal 0–10 VDC
Parametere for eksterne retnings- og start/stopp-signaler:
- Inngangstype: potensialfri kontakt
- Maksimal inngangsstrøm: 0,5 mA
Logikken for START/STOPP- og DIR-inngangene kan enkelt justeres av bruker. Inngangene kan fungere både ved signalnivå og ved signalflanke. Standardinnstilling er drift ved signalflanke for START/STOPP-inngangen og ved signalnivå for DIR-inngangen.
Endring av styrelogikken for inngangene utføres ved hjelp av jumperne START_PIN og DIR_PIN på regulatorens kretskort under kapslingen. For å endre logikken må bakdekselet fjernes og de to låsene ved kontaktene løsnes. Hvis det aktuelle kontaktparet er lukket med jumper, tilsvarer dette tilstanden «PÅ». Hvis jumperen ikke lukker kontaktene, tilsvarer tilstanden «AV».

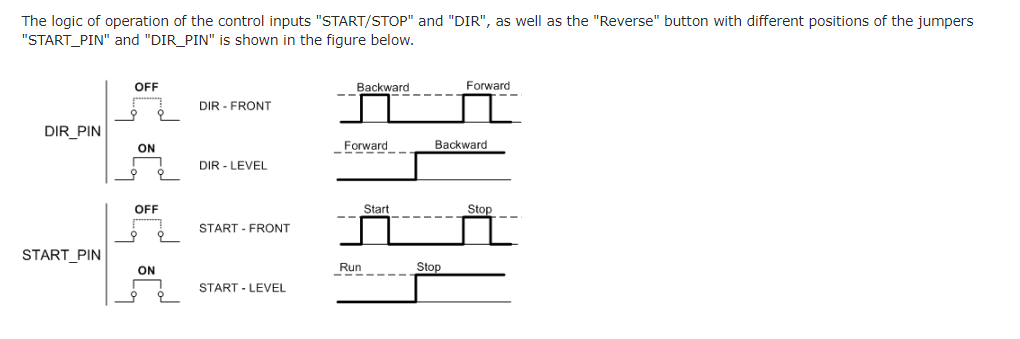

Styrelogikken for START/STOPP- og DIR-inngangene, samt REVERSE-knappen med ulike jumperposisjoner for START_PIN og DIR_PIN, vises i figuren nedenfor.
DC-motorens hastighetsregulator BMD-5DIN utfører følgende funksjoner:
- Starte og stoppe DC-motoren via knapp på frontpanel eller ekstern signal
- Justering av motorhastighet med innebygd eller ekstern potensiometer eller analogt signal 0–5 VDC eller 0–10 VDC
- Kontroll av rotasjonsretning via knapp på frontpanel eller ekstern signal
- Justerbar signalbehandlingslogikk for innganger
- Justering av forholdet mellom akselerasjon og retardasjon
- Overbelastningsbeskyttelse med justerbar merkestrøm
- Kortslutningsbeskyttelse for motor
- Nødstopp for DC-motor «HARD STOP» ved brudd i sikkerhetskretsen
