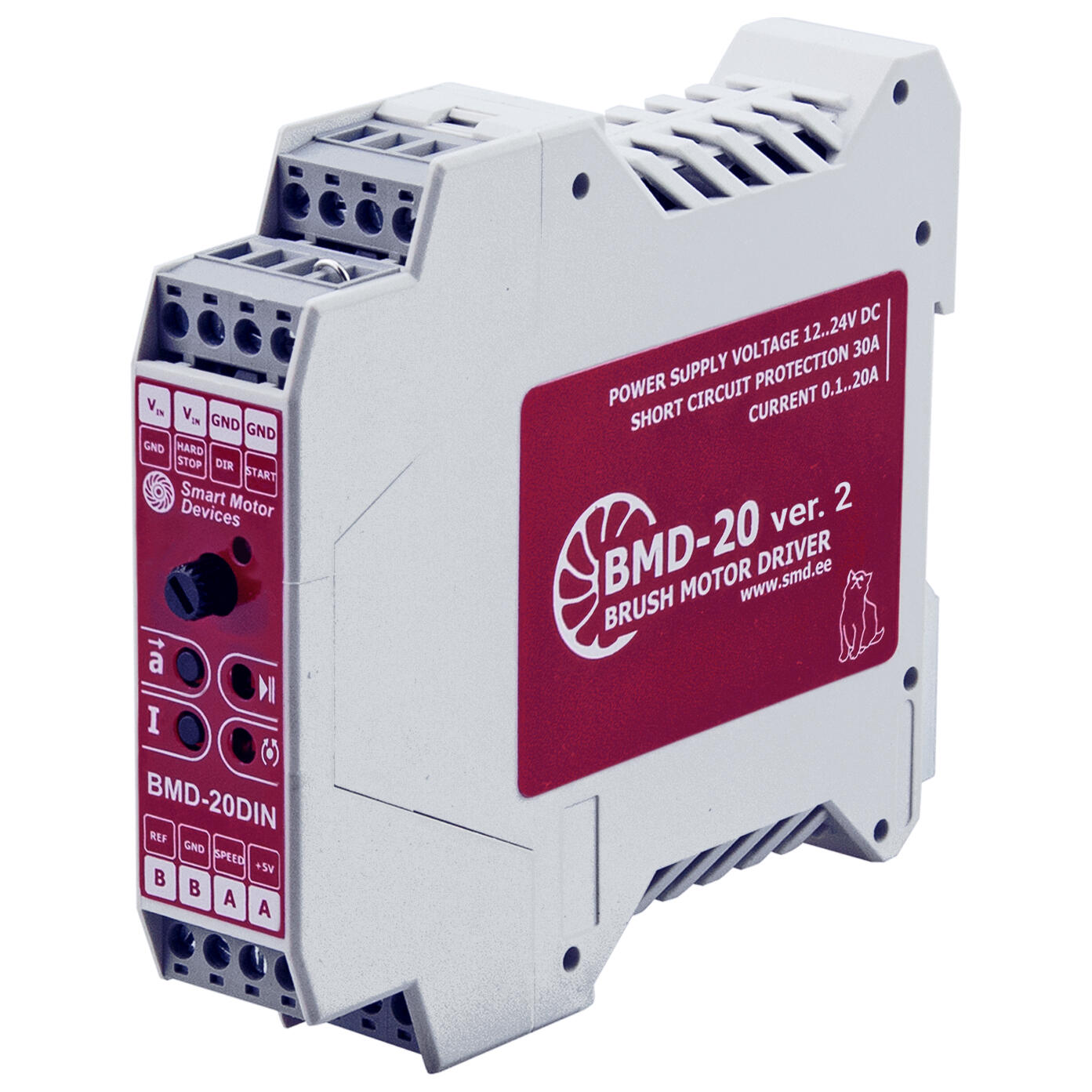

Smart Motor Devices
BMD-20DIN-VER.2
DC-motorstyring
- 12–24V DC
- Opptil 20 A kontinuerlig (peak 30 A)
- Innkapslet med DIN-skinnefeste
- Justerbar hastighet med intern eller ekstern potensiometer
- Analog hastighetsregulering −0–5 V, −10–10 V, 5–20 mA, PWM
Valgt variant
Tekniske data
| Change direction of rotation (CW/CCW) | Ja |
|---|---|
| Current limit adjustable | Ja |
| Impulse/continuous mode | Ja |
| Maks strøm | (5s) 30 |
| Potentiometer adjustable speed | Ja |
| Softstart/stop | Ja |
|---|---|
| Speed settings | Ja |
| Supplier | Smart Motor Devices |
| Vekt | 200 g |
Nedlastbare filer
Produktbeskrivelse
DC-motorstyring BMD-20DIN ver.2
Motorhastighetsregulatoren BMD-20DIN ver.2 er utviklet for hastighetsregulering av børstede DC-motorer med forsyningsspenning opptil 24 V og effekt opptil 500 W.
Motorens hastighet kan reguleres på en av følgende måter:

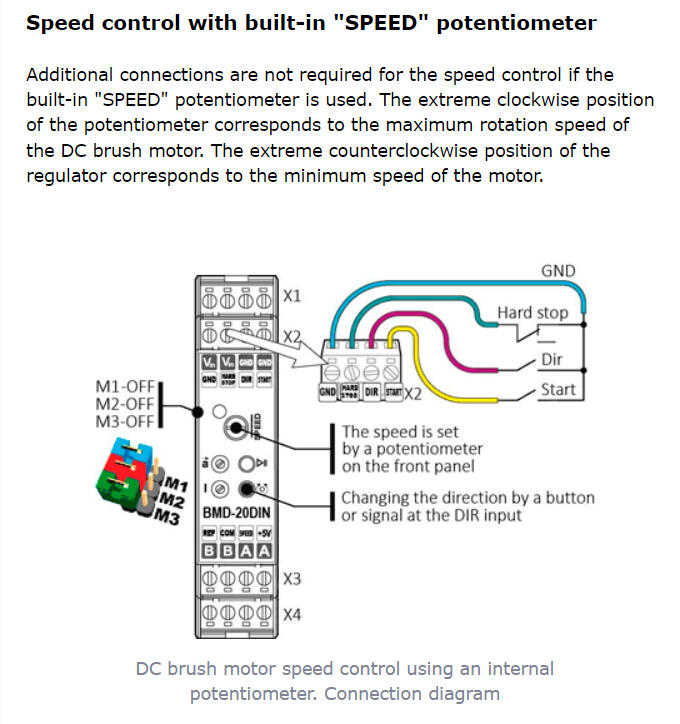

- Intern potensiometer

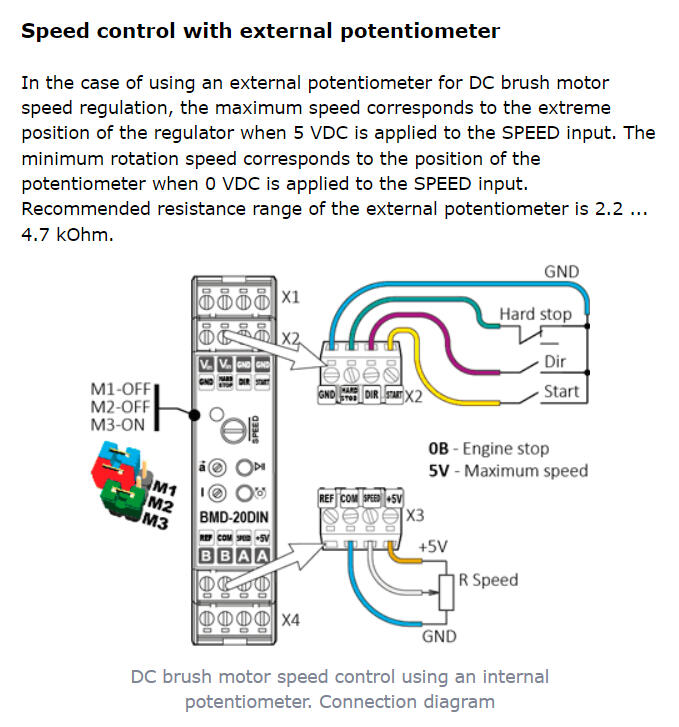

- Ekstern potensiometer

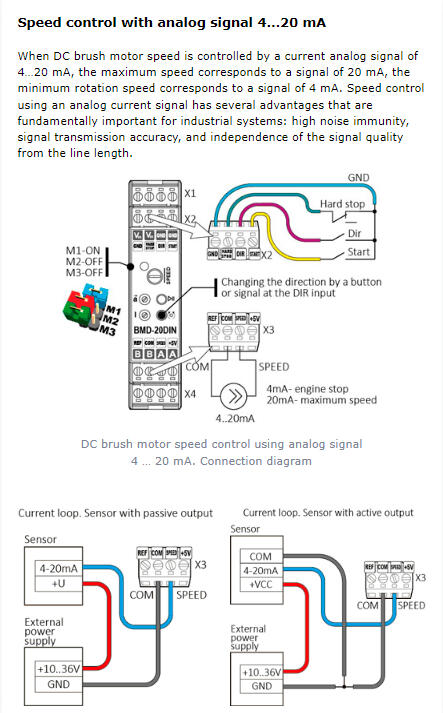

- Analogt signal 4–20 mA

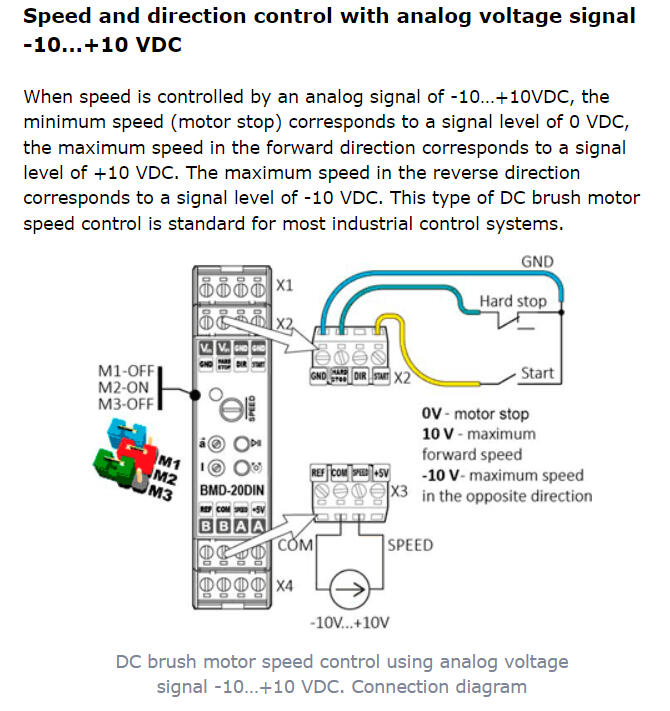

- Analogt signal −10 til +10 V DC

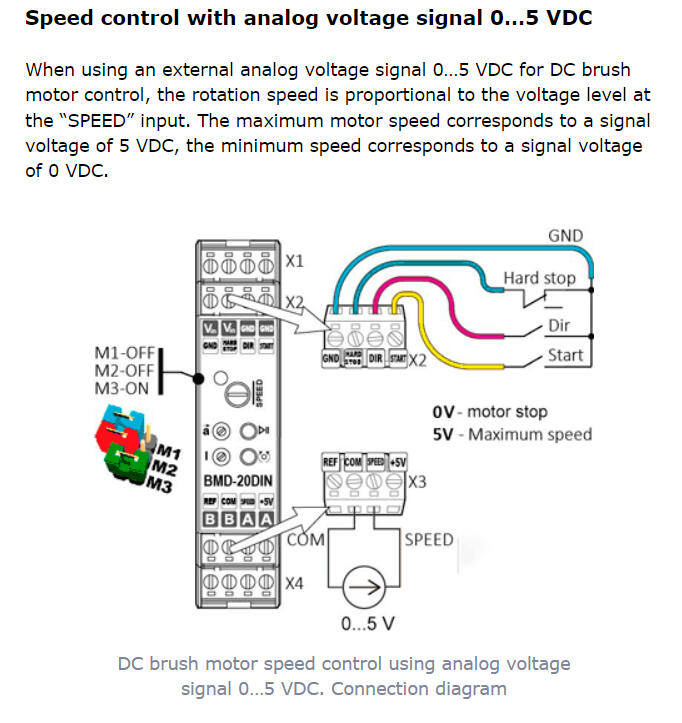

- Analogt signal 0–5 V DC

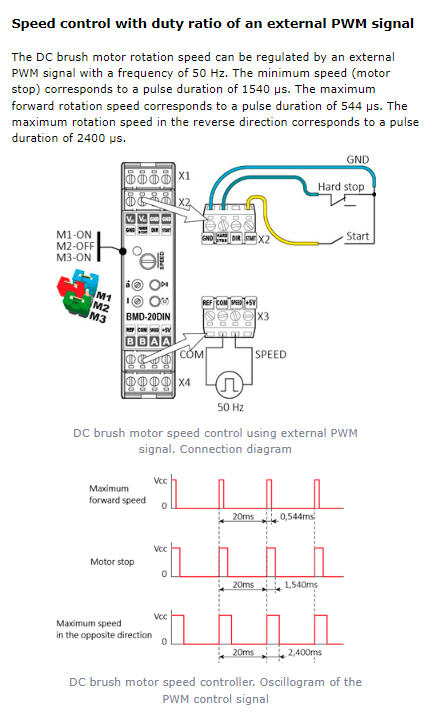

- PWM-regulering
Akselerasjon, retning og retardasjon stilles inn via interne regulatorer i enheten.
Funksjoner
DC-motorstyringen BMD-20DIN ver.2 tilbyr følgende funksjoner:
- Start og stopp av DC-motor via knapp på frontpanel eller ekstern signal
- Overbelastningsbeskyttelse med justerbar merkestrøm
- Justerbart forhold mellom akselerasjon og retardasjon
- Kortslutningsbeskyttelse for motor
- Nødstopp av DC-motor «HARDSTOPP» ved brudd i beskyttelseskretsen
- Temperaturbeskyttelse av effekttrinn
Parametere for eksterne retnings- og start/stopp-signaler
- Inngangstype: potensialfri kontakt
- Maksimal motstand for lukket kontakt: 4,7 kΩ
- Maksimal inngangsstrøm: 0,5 mA
- Logikken for «START/STOPP» og «DIR» kan justeres. Inngangene kan fungere både ved signalnivå og ved signalflanke. Standardinnstilling er flanke for «START/STOPP» og nivå for «DIR».
Endring av inngangslogikk utføres ved hjelp av jumperne «START_PIN» og «DIR_PIN» på styrekortet under kapslingen. For å endre logikken må bakdekselet fjernes og de to låsene ved kontaktene løsnes. Når kontaktparet er lukket med jumper, tilsvarer det «ON». Når jumper ikke er montert, tilsvarer det «OFF».
Styringslogikken for inngangene START/STOPP og DIR, samt REVERSE-knappen med ulike jumperposisjoner, er vist i figuren nedenfor.
