ELECTROMEN
EM-366
BLDC-motorstyring
- 12–48 V DC
- 30 A kontinuerlig (24 VDC, Tamb. 25 °C), 25 A kontinuerlig (48 VDC, Tamb. 25 °C), peak 60 A maks. 2 s
- Hastighet, retning, strømbegrensning, mykstart/stopp og regenerativ bremsing

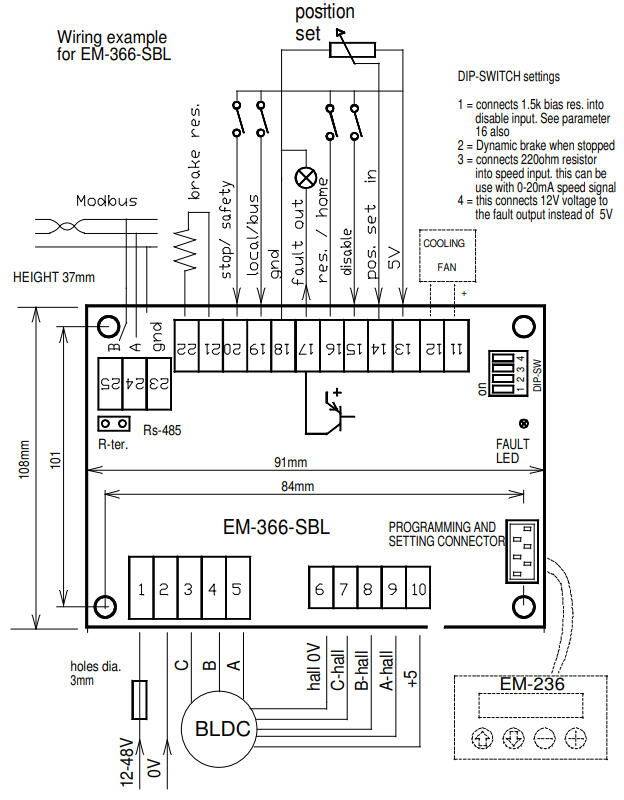

- Posisjonsversjon tilgjengelig (SBL)
- Kompakt, monterbar på DIN-skinne
Valgt variant
Tekniske data
| Control type | Bremsing, Retning, Posisjon, Soft start/stop, Hastighet, Moment |
|---|---|
| Innstillingsområde | 1-60 A |
| Maks strøm | 60 |
| Matespenning | 12 V DC, 24 V DC, 36 V DC |
| Montering | DIN-skinne |
| PWM frequency | 16kHz |
|---|---|
| Suitable engine | BLDC |
| Supplier | Electromen |
| Vekt | 270 g |
Nedlastbare filer
Produktbeskrivelse

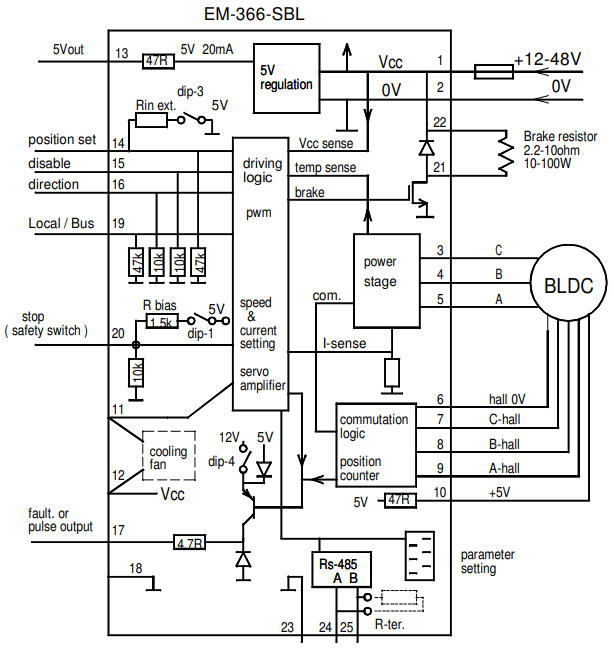

EM-366 er et BLDC-styrekort med hallsensorfeedback. Enheten har et MOSFET-effekttrinn med høy virkningsgrad og oppfyller gjeldende EMC-krav. Driveren benytter 120 graders kommutering.
Styrekortet har et ekte 4Q-effekttrinn, noe som gjør det mulig med regenerativ bremsing. Ved denne bremsemetoden øker forsyningsspenningen, og spenningsøkningen kan kontrolleres med bremsemotstand. Ved batteriforsyning kan bremseenergien tilbakeføres til batteriet, og bremsemotstand er da ikke nødvendig.
Enheten har grunnleggende digitale kommandoinnganger som retning, start/stopp og aktivering/deaktivering. EM-366 har PNO-utgang og feilindikering. Flere inn- og utgangsfunksjoner kan konfigureres via parametere.
Driveren har innebygget beskyttelse mot overspenning, underspenning og overtemperatur. Feiltilstander indikeres via innebygd feil-LED og signalutgang.
Som tilvalg kan enheten styres via RS485-grensesnitt med Modbus.
Det finnes to reguleringsmoduser for hastighet:
- Direkte styring, hvor motorspenningen settes proporsjonalt med styrespenningen, tilsvarende en tradisjonell DC-motor.
- Closed loop, hvor hallsensorfeedback benyttes for hastighetsregulering, noe som gir stabil og presis regulering.
Start- og stoppramper fungerer i begge moduser. Hastighetsområde og reguleringsområde kan justeres via parametere.
Den analoge inngangen er filtrert og kan også benytte PWM-signal for regulering av hastighet og strøm.
Parametrering kan gjøres digitalt via EM-236 grensesnittenhet eller med Emen-Tool Lite installert på PC og EM-328 adapterkabel. Parametere lagres i enhetens ikke-flyktige minne. Grensesnittenheten kan også overvåke motorstrøm og turtall.
Enheten kan monteres på DIN-skinne, og flere kapslingsalternativer er tilgjengelige.
