NAFSA
ECM-Serie

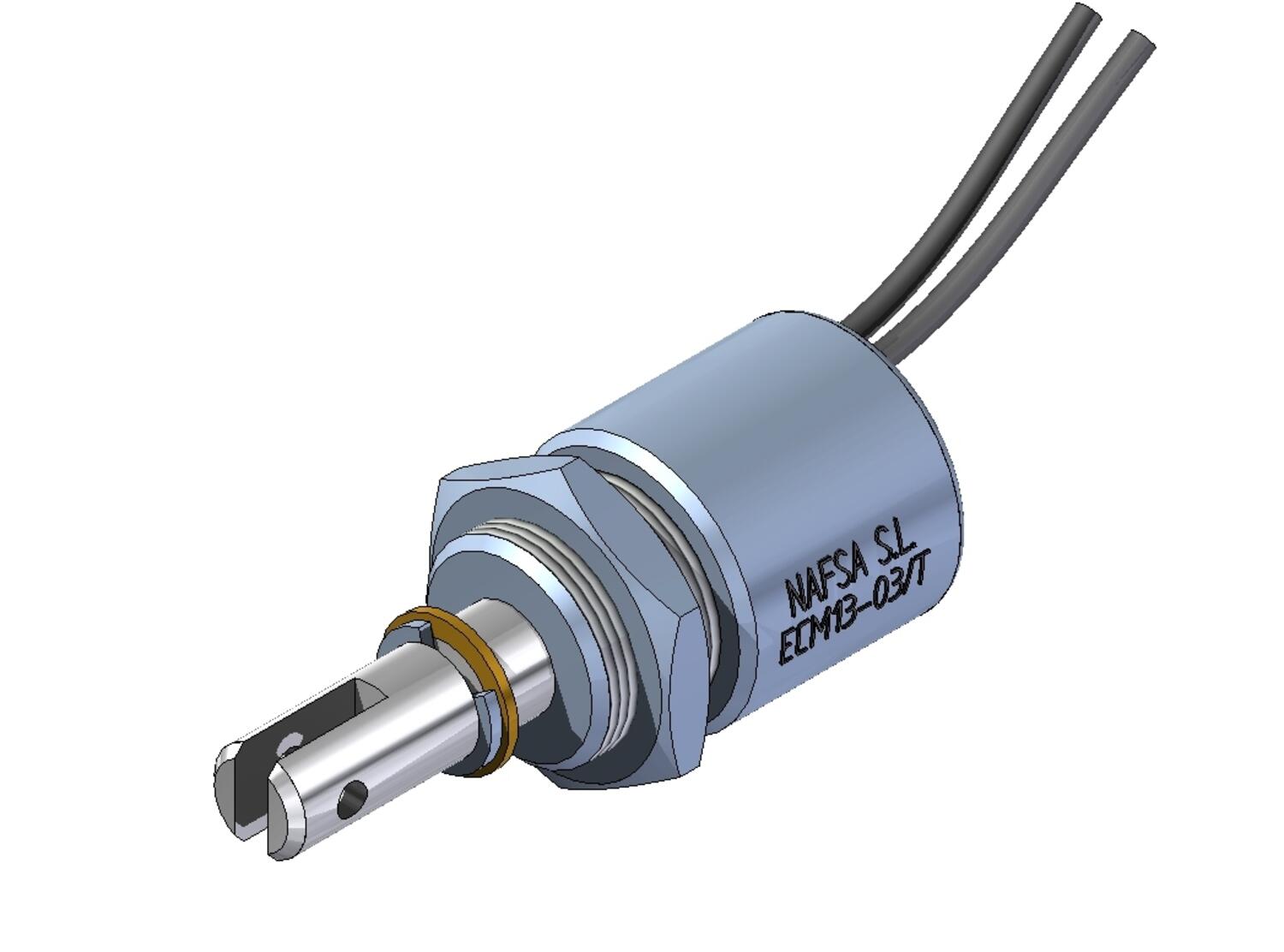

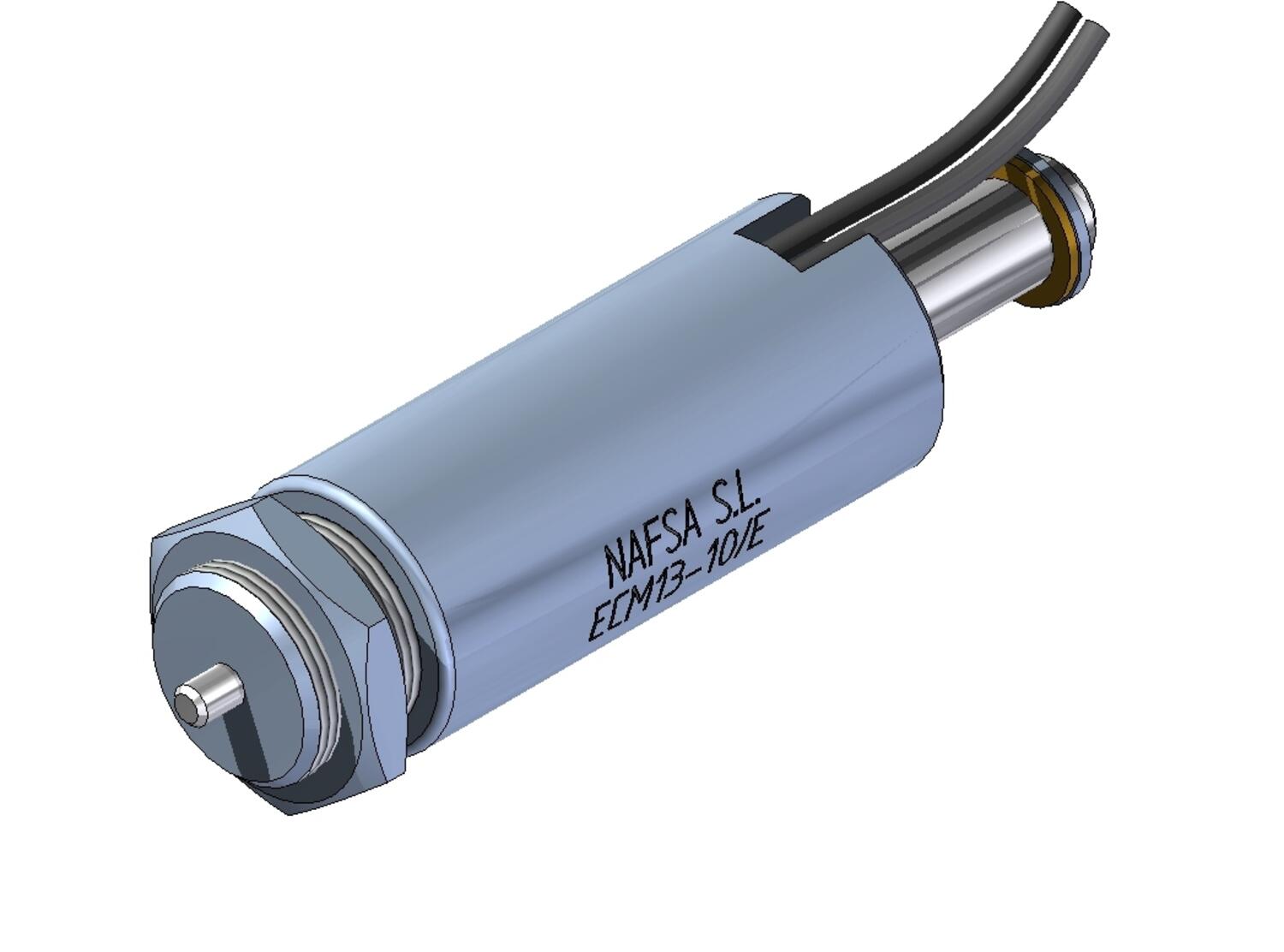

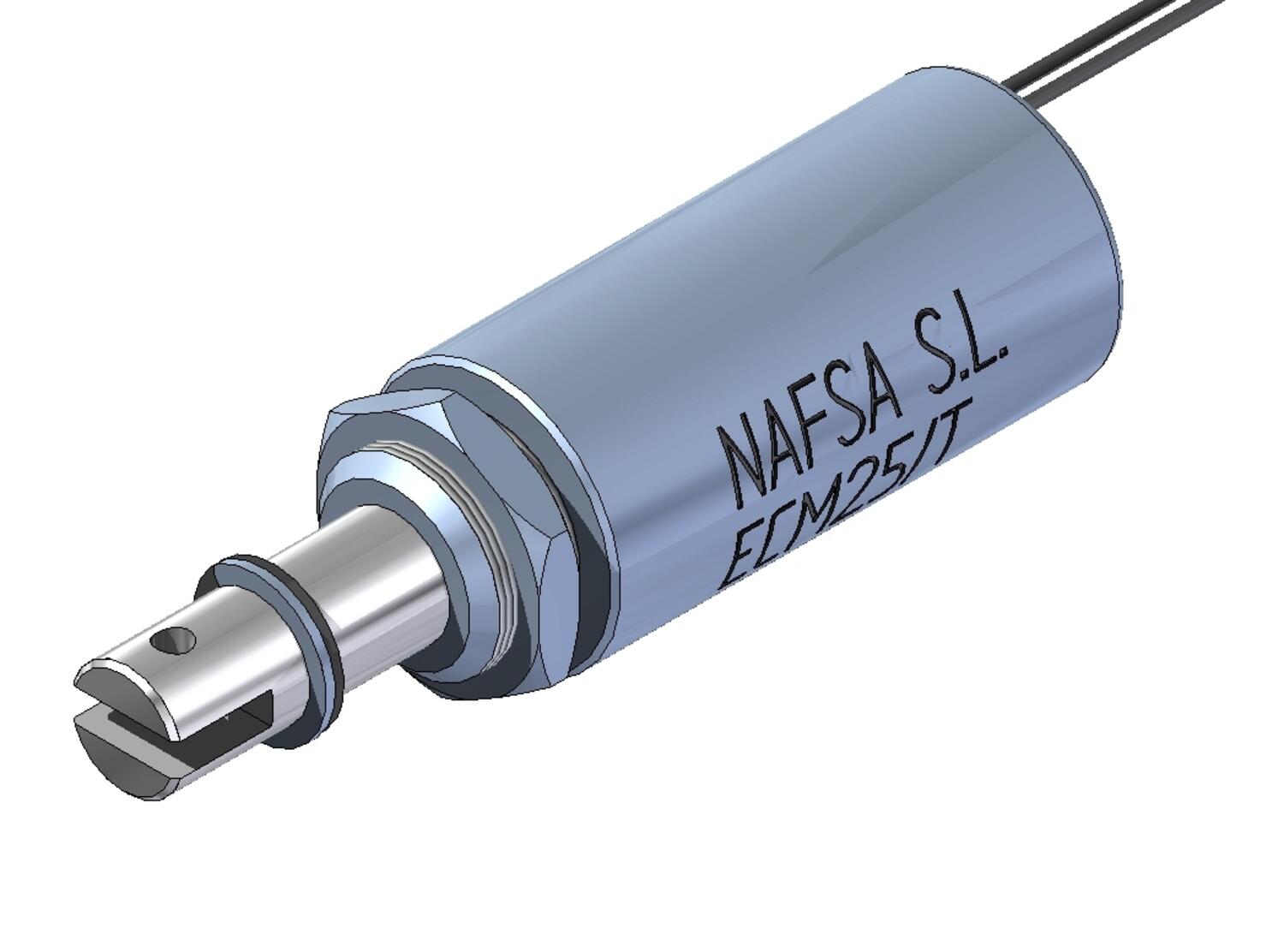

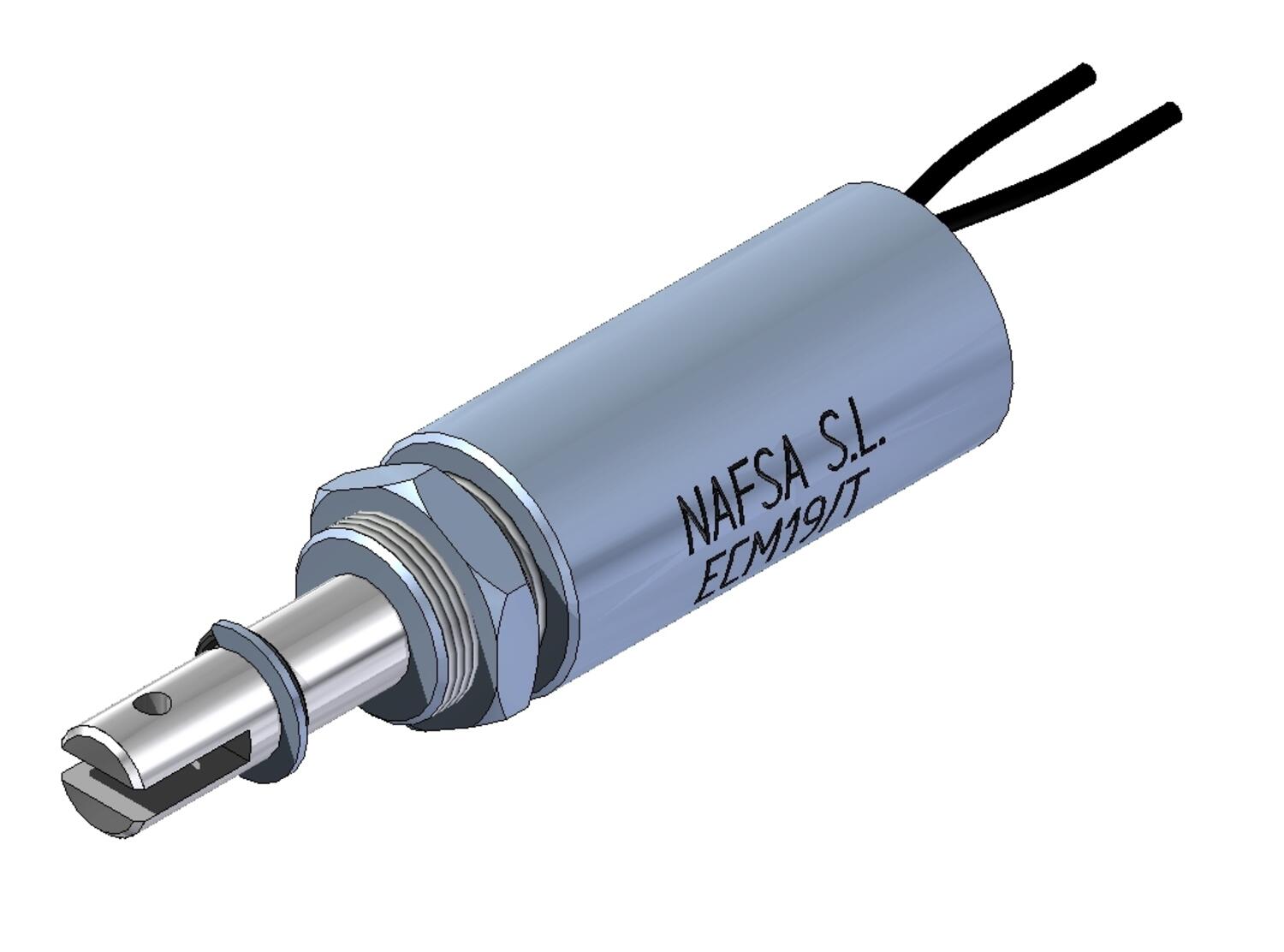

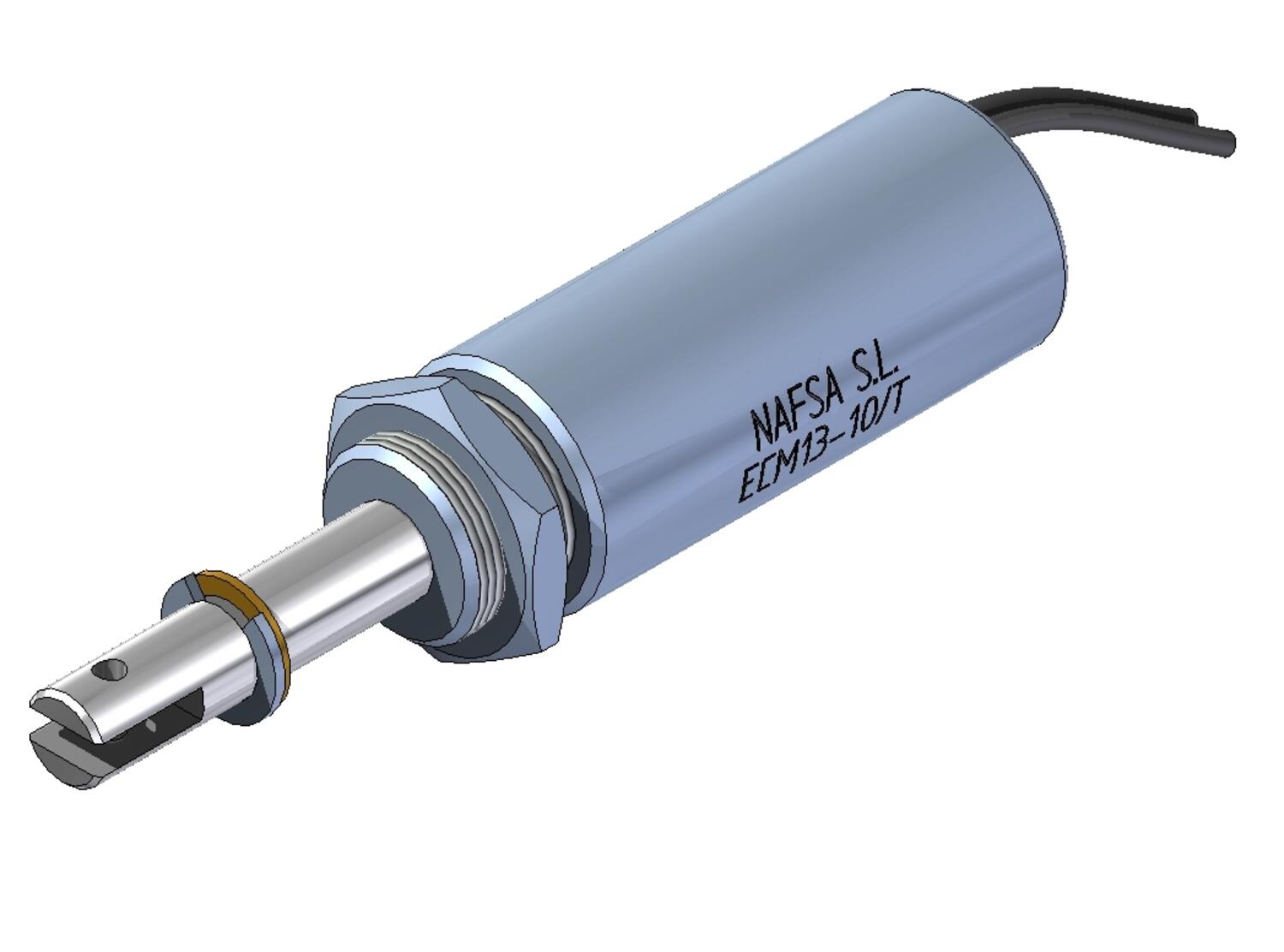

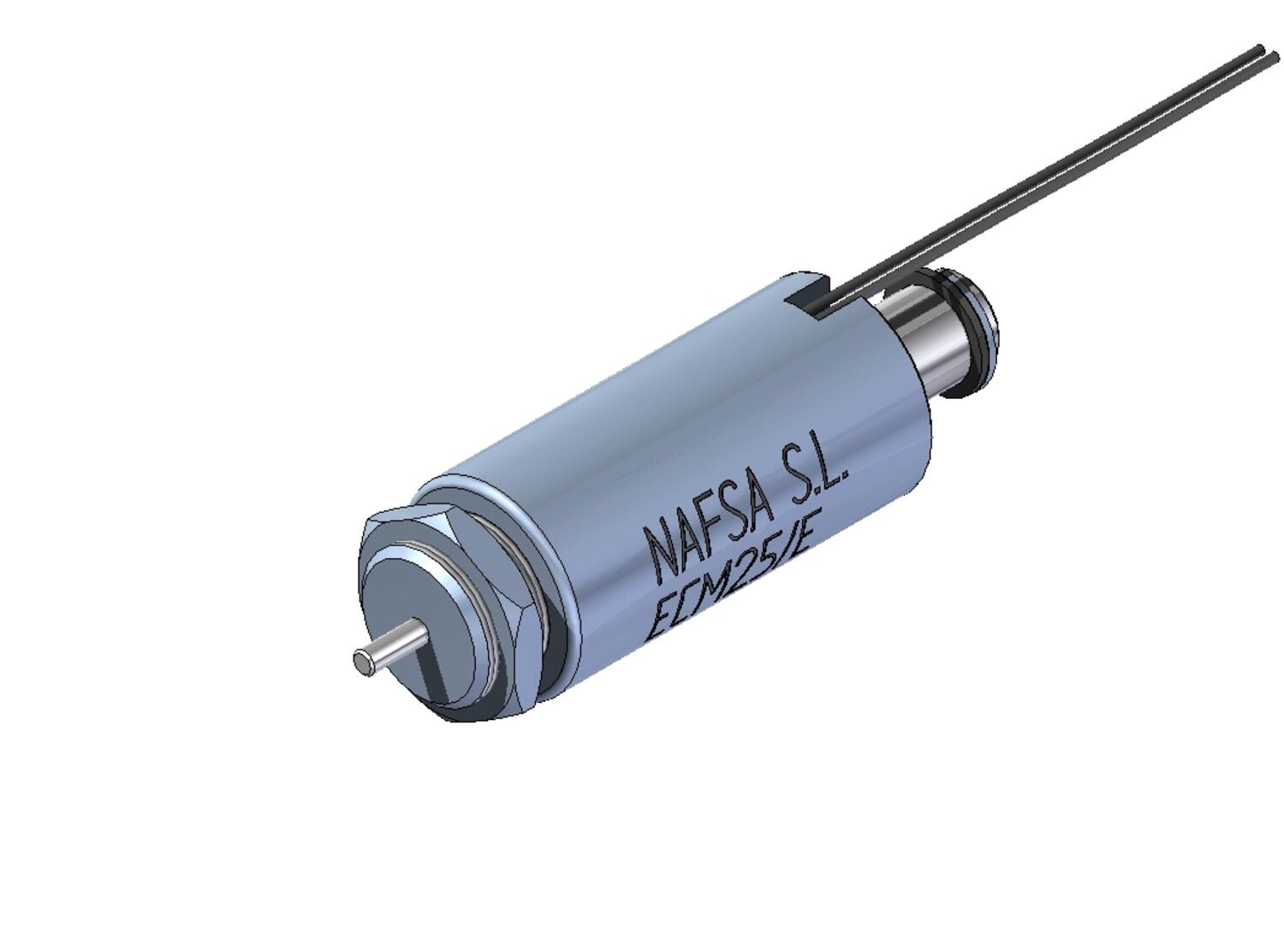

ECM-serien er lineære elektromagneter hvor hele slagbevegelsen fra begynnelse til sluttposisjon utføres av elektromagnetiske krefter. Retur til startposisjon gjøres ved hjelp av ytre krefter, eller med en innebygd fjær (avhengig av type). Designet gjør den perfekt for montering på paneler.
- Mulig med kundetilpassning
- Egnet for montering i paneler
- Ta kontakt for din variant
Valgt variant
Tekniske data
| Absorbed power @ 20°C, 100% duty | 1 W |
|---|---|
| Absorbed power @ 20°C, 15% duty | 6,6 W |
| Absorbed power @ 20°C, 25% duty | 4 W |
| Absorbed power @ 20°C, 40% duty | 2,5 W |
| Absorbed power @ 20°C, 5% duty | 20 W |
| Beginning of stroke force at 100% duty | 0,02 N |
| Beginning of stroke force at 15% duty | 0,2 N |
| Beginning of stroke force at 25% duty | 0,12 N |
| Beginning of stroke force at 40% duty | 0,08 N |
| Beginning of stroke force at 5% duty | 0,5 N |
| End of stroke force at 100% duty | 0,15 N |
| End of stroke force at 15% duty | 1 N |
| End of stroke force at 25% duty | 0,69 N |
|---|---|
| End of stroke force at 40% duty | 0,43 N |
| End of stroke force at 5% duty | 2,29 N |
| IP-klasse | IP30 |
| Isolasjonsklasse | B (130°C) |
| Slaglengde | 3 mm |
| Spenning DC maks. | 205 V |
| Spenning DC min. | 6 V |
| Spenningstype | DC |
| Vekt total | 25 g |
Produktbeskrivelse
ECM-serien er lineære elektromagneter hvor hele slagbevegelsen fra begynnelse til sluttposisjon utføres av elektromagnetiske krefter. Retur til startposisjon gjøres ved hjelp av ytre krefter, eller med en innebygd fjær (avhengig av type). Designet gjør den perfekt for montering på paneler.
