ACTUONIX
Miniatyr aktuator
Serie L12
Actuonix sin L-serie miniatyraktuatorer er fleksible, tilpasningsdyktige og kompakte.
L12 er en komplett miniatyraktuator med sofistikert posisjonskontroll gjennom endebryter, posisjonstilbakemelding via potensiometer, integrert styring eller via RC-servo.

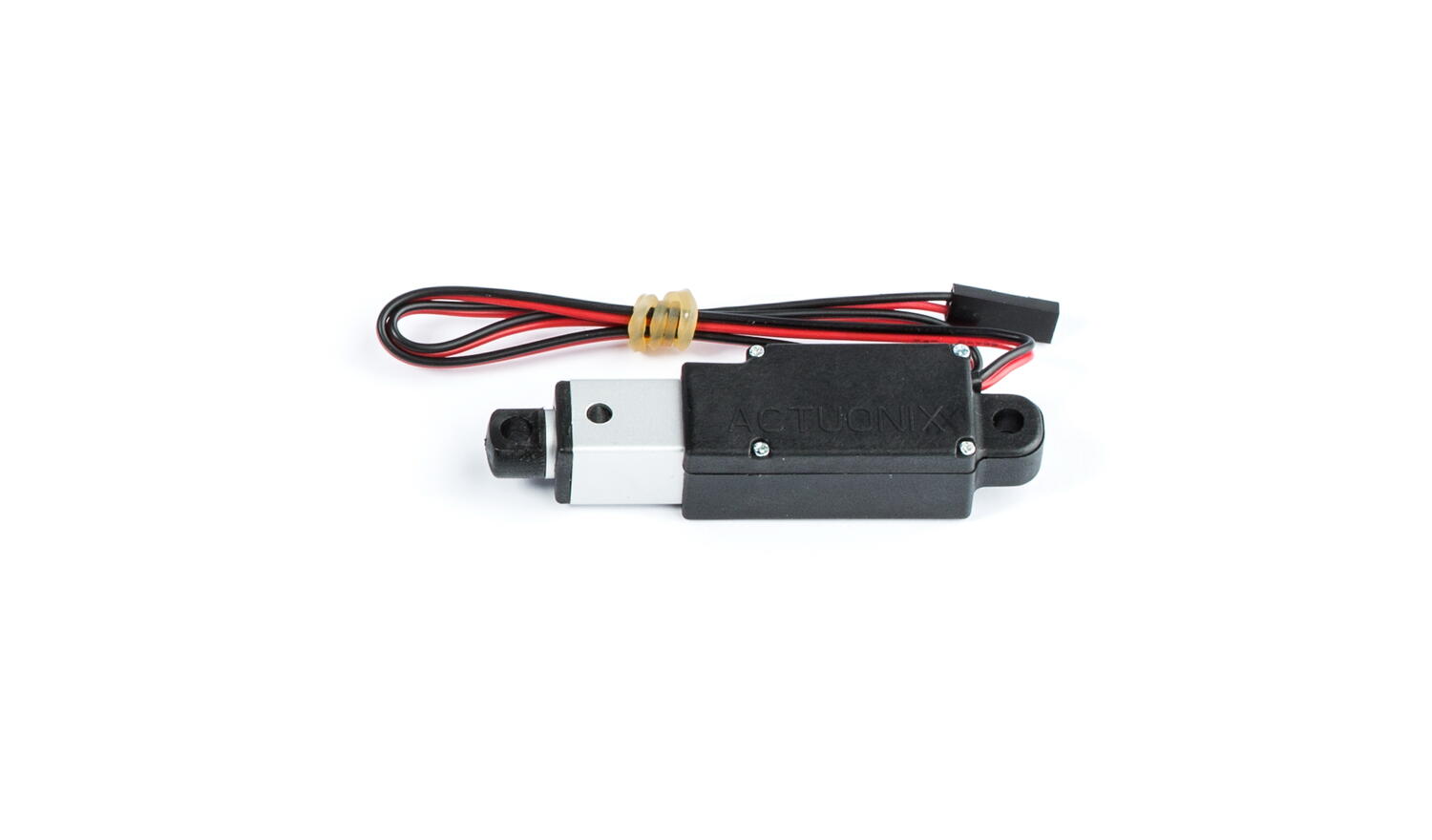

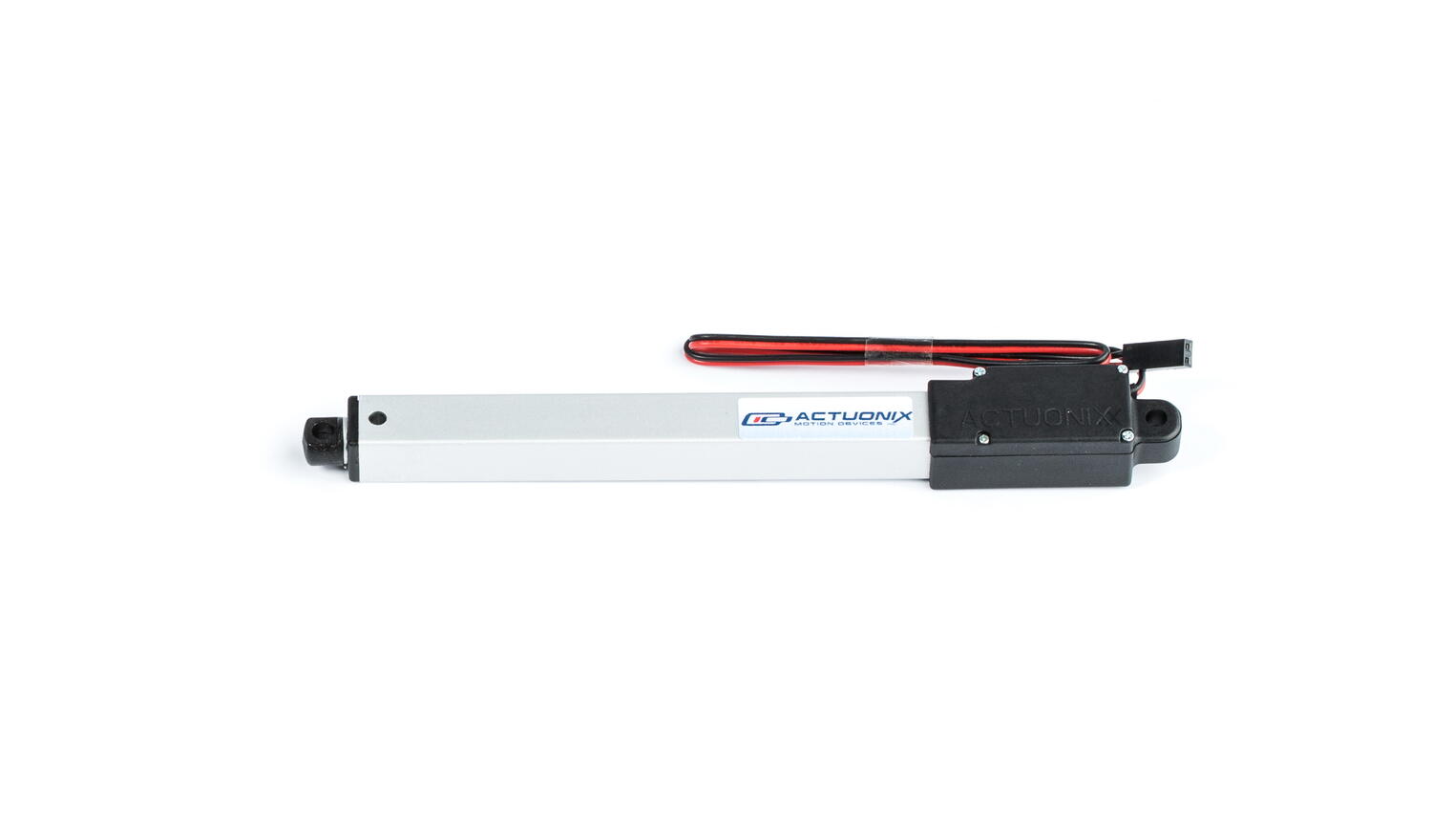

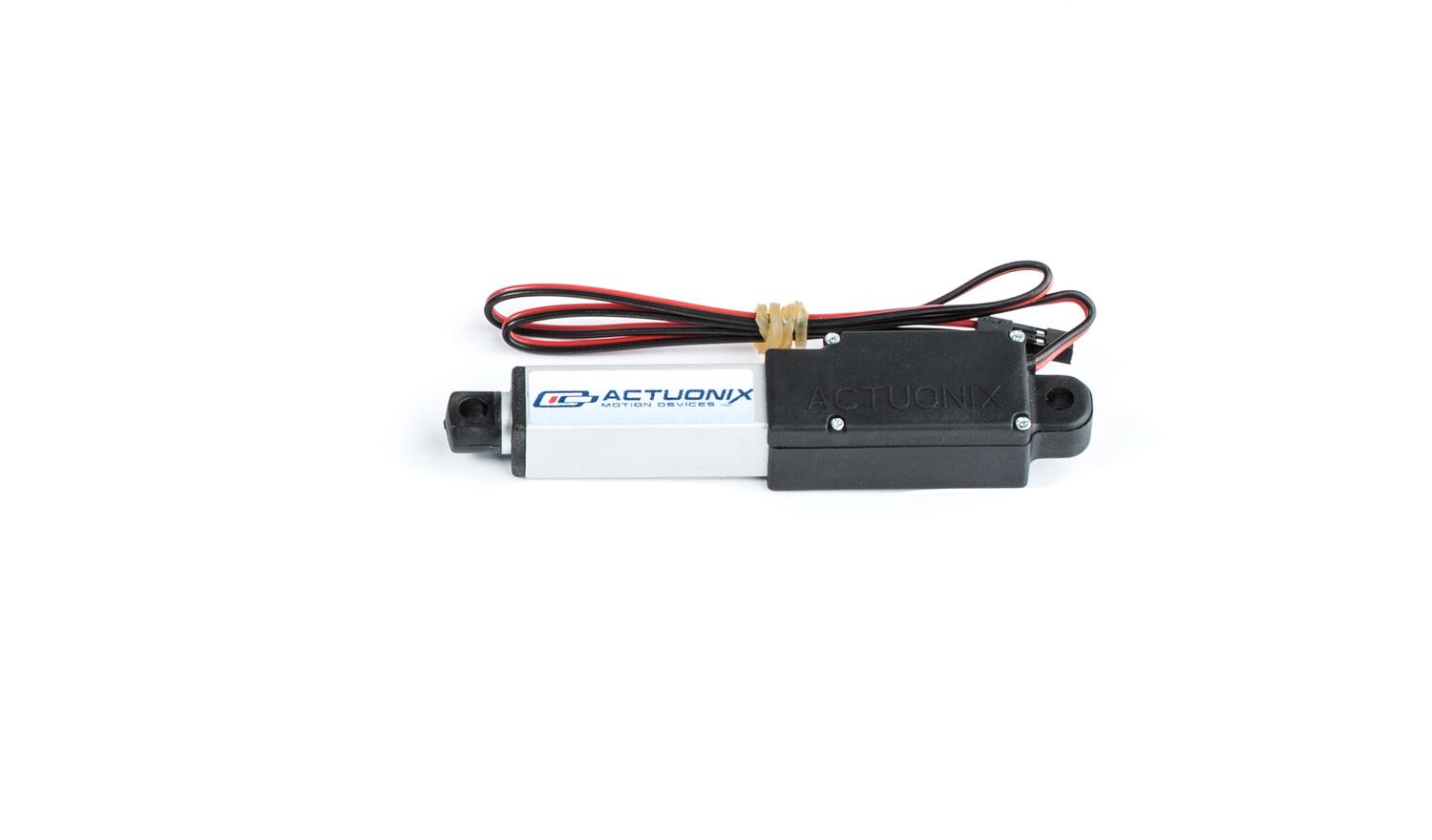

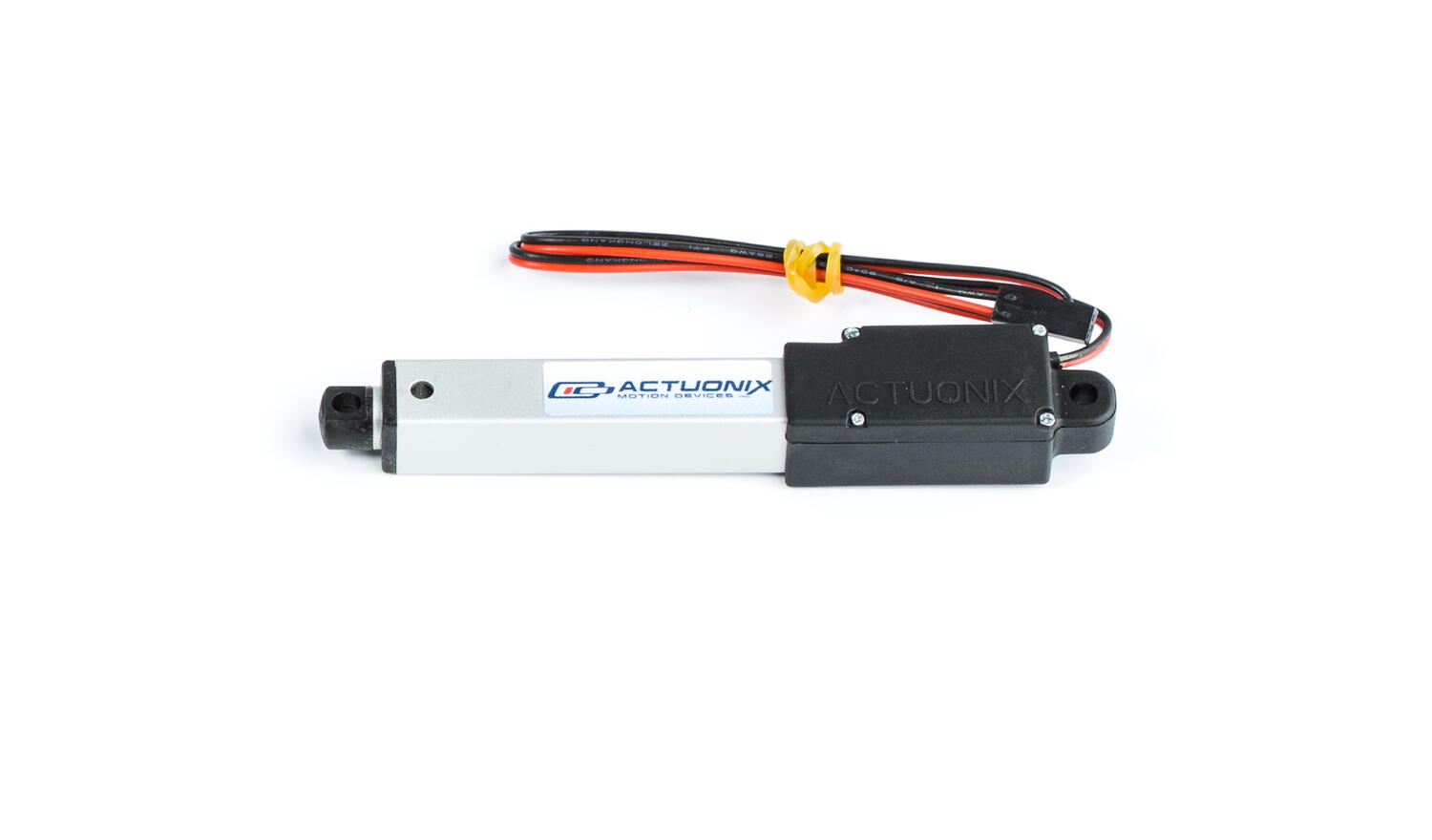

L12-S-serien: Endebrytere
S-varianten har endebrytere som slår av strømmen når aktuatoren når 0,5 mm fra slutten av slaget. Endebryterne er ikke flyttbare.
Når spenning tilføres motorpinnene (1 og 2), kjøres miniatyraktuatoren ut. Hvis du snur polariteten, trekker du inn miniatyraktuatoren.

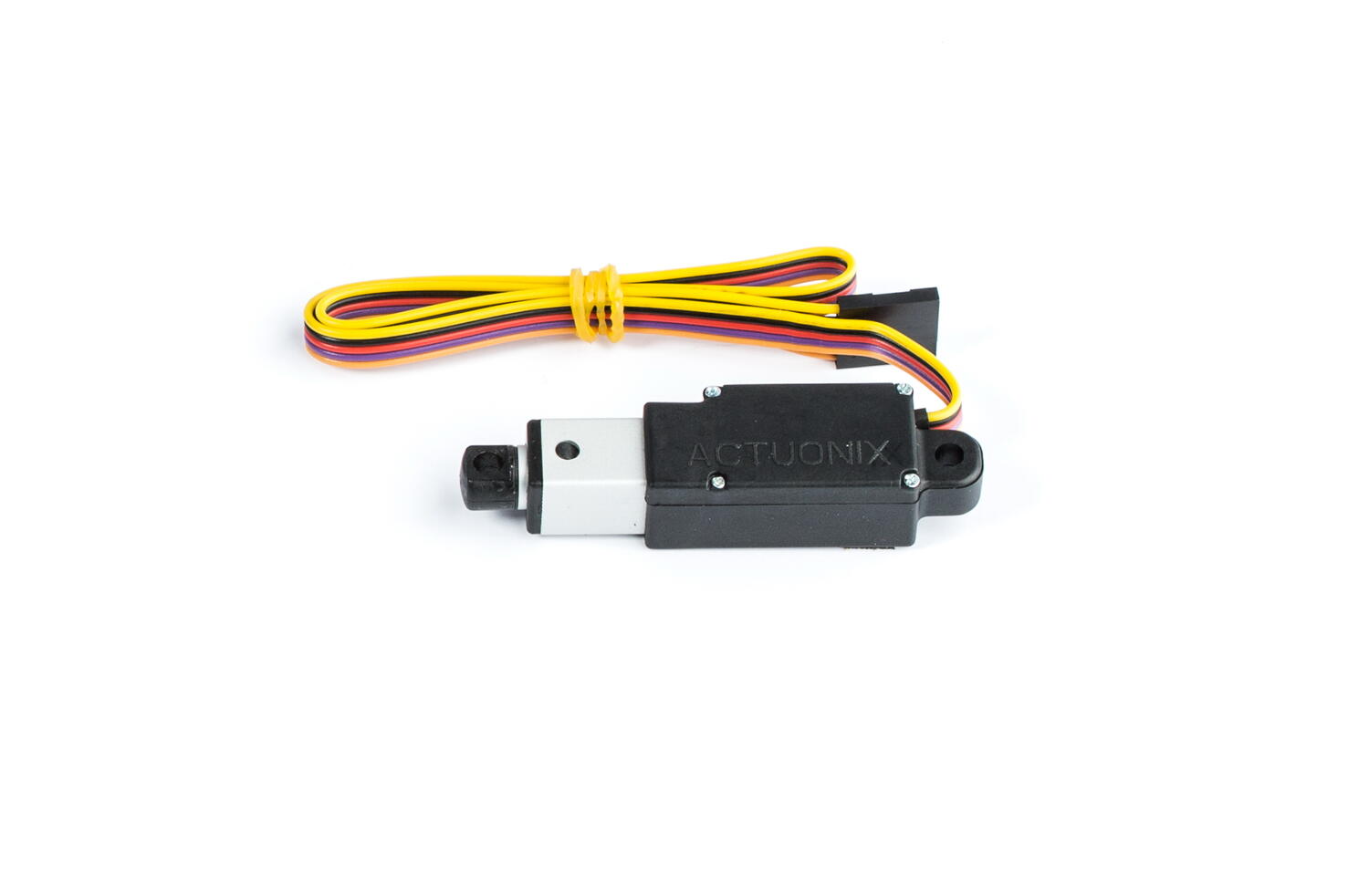

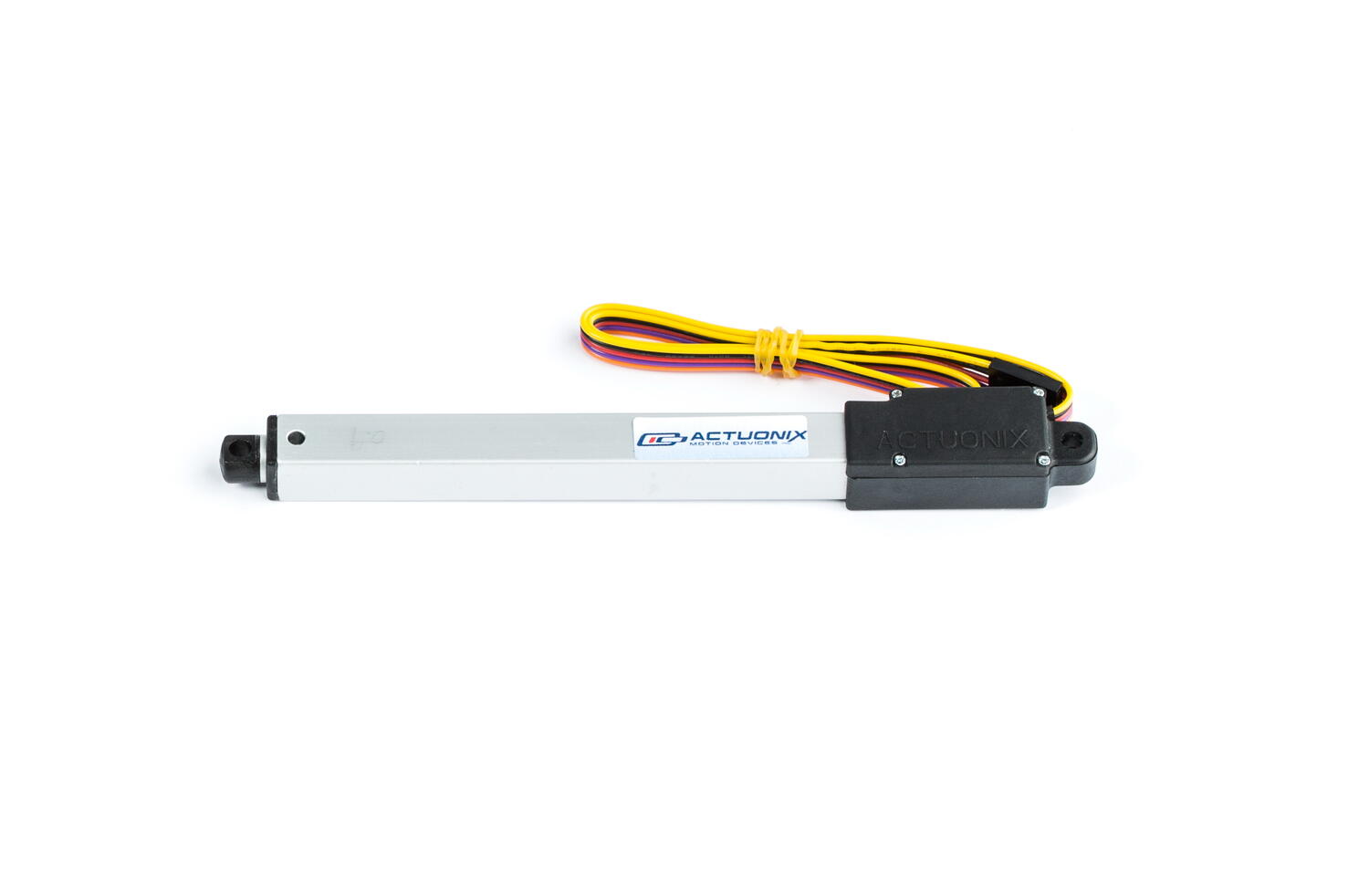

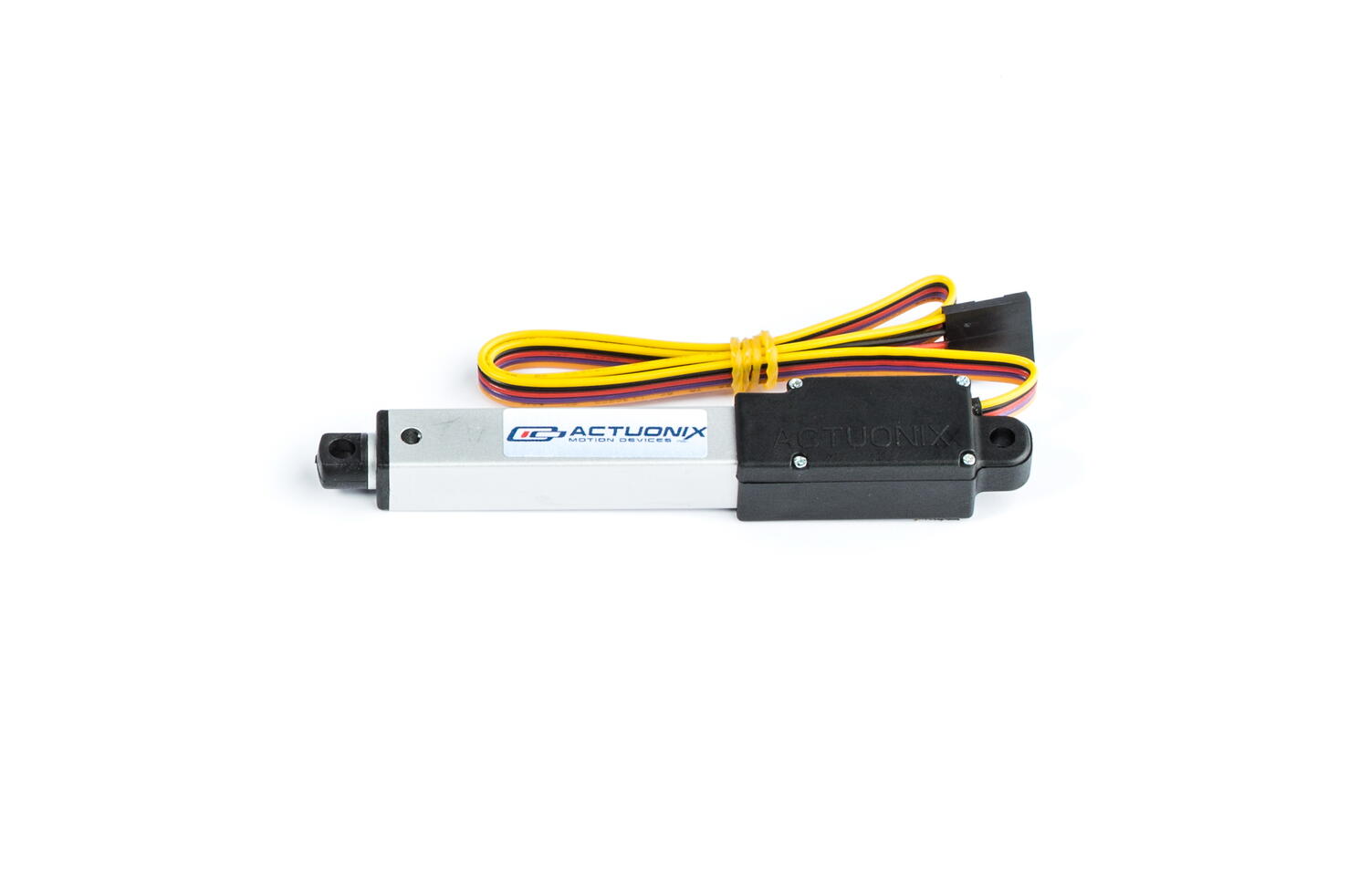

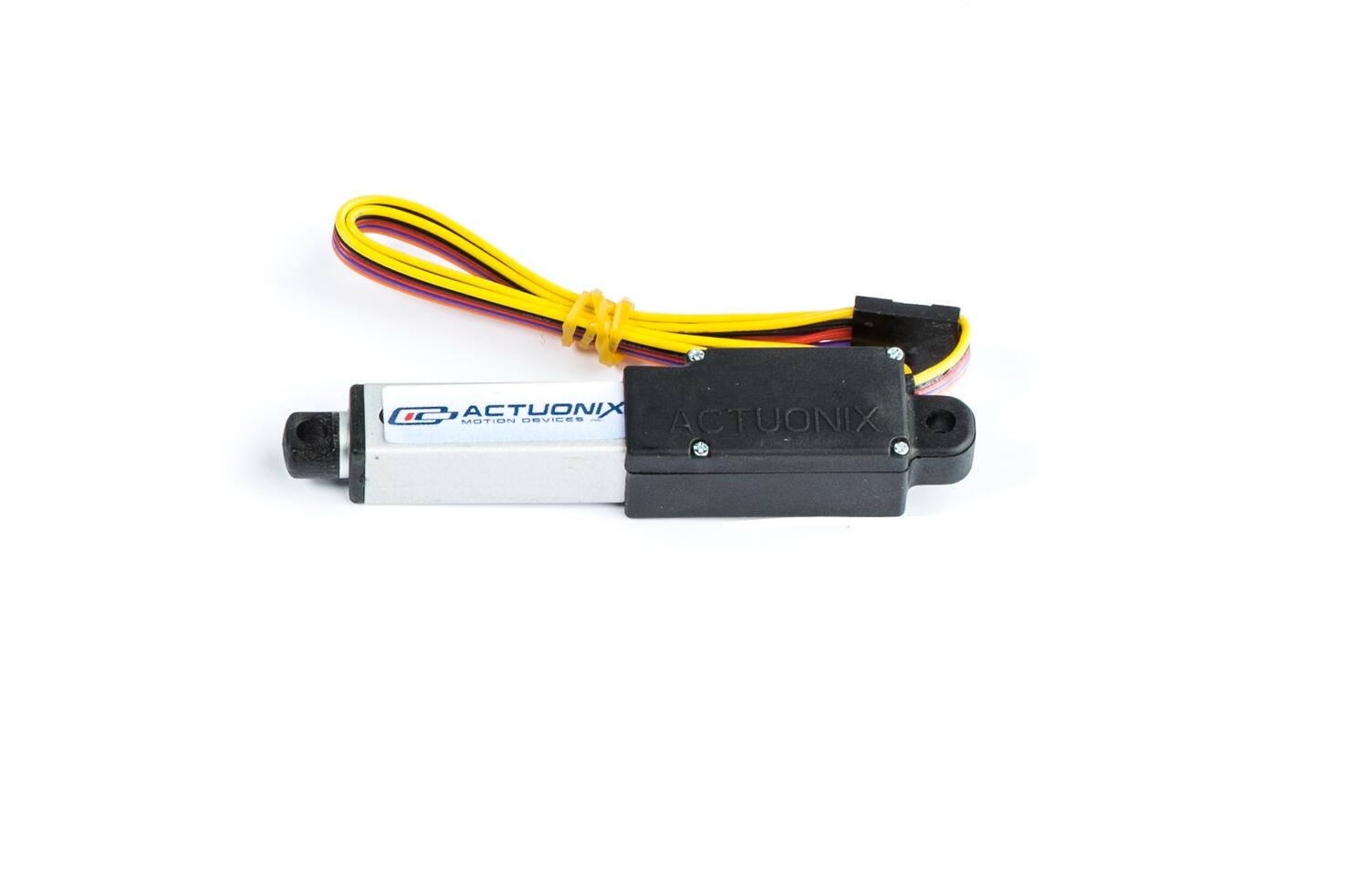

L12-P-serien: Posisjonstilbakemelding via potensiometer
P-varianten har ingen innebygd styreenhet, men gir et analogt posisjonstilbakemeldingssignal som kan mates inn i en ekstern styreenhet. Når spenning tilføres motorpinnene (3 og 4), kjøres miniatyraktuatoren ut. Hvis du snur polariteten, trekker du inn miniatyraktuatoren.

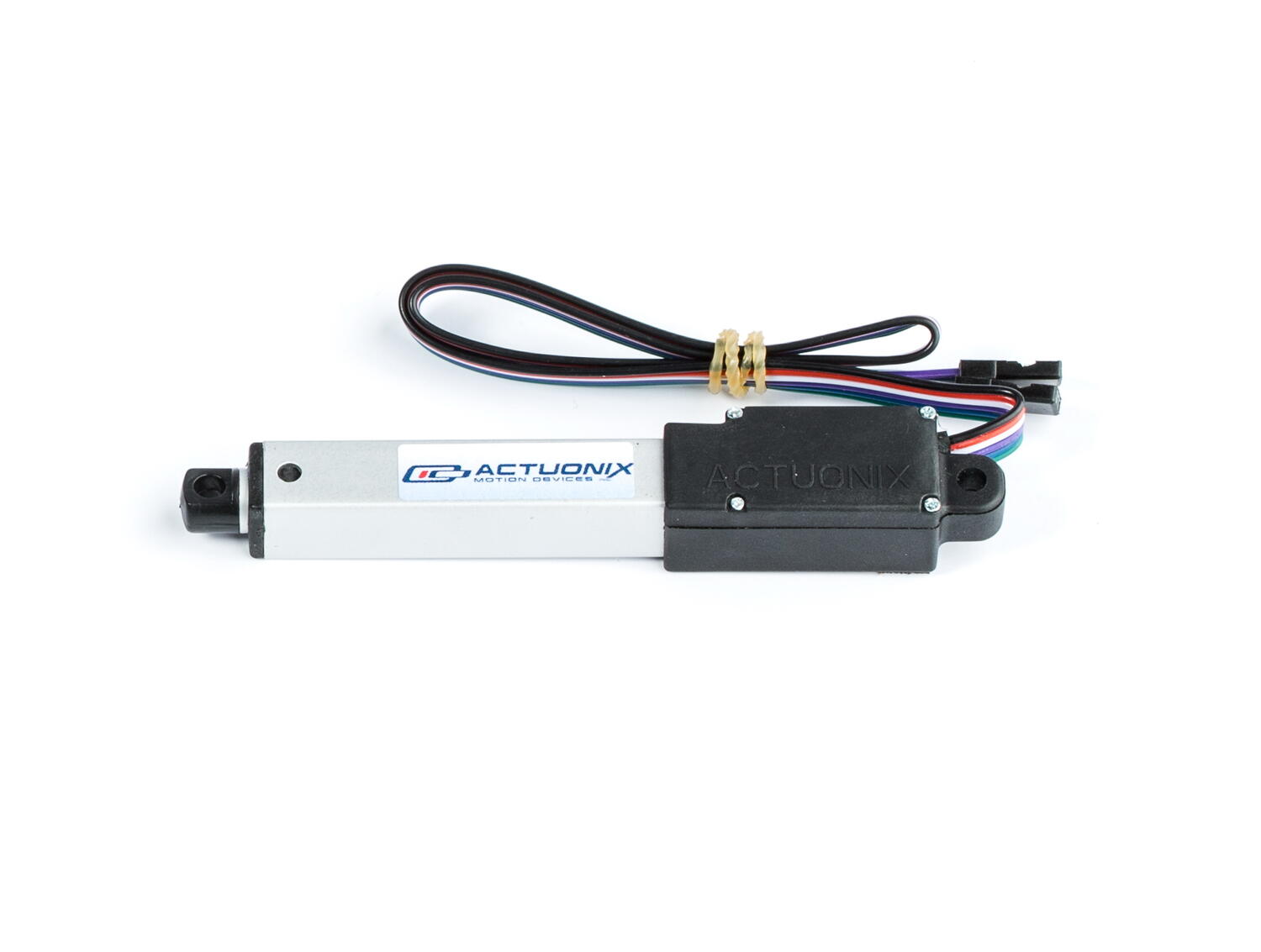

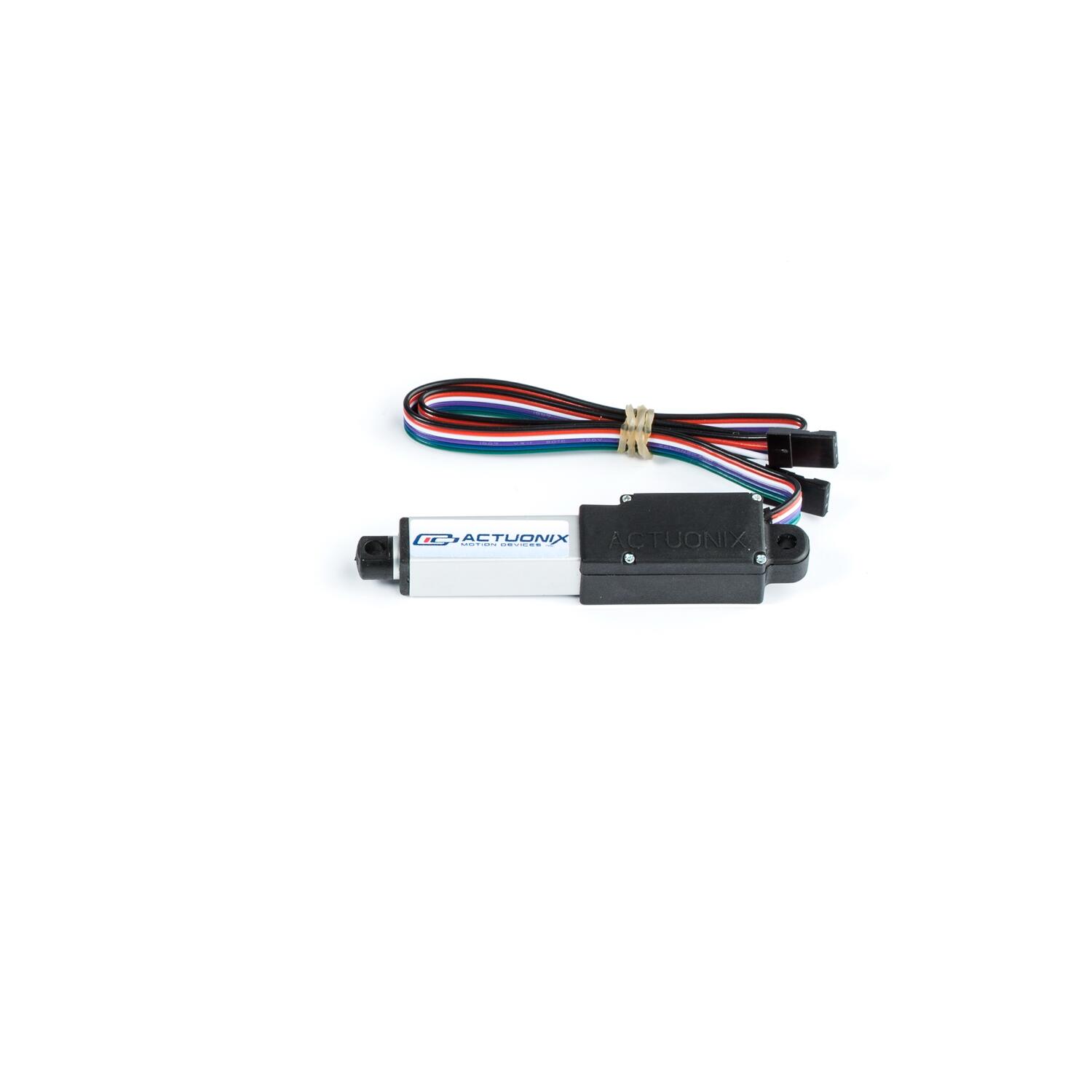

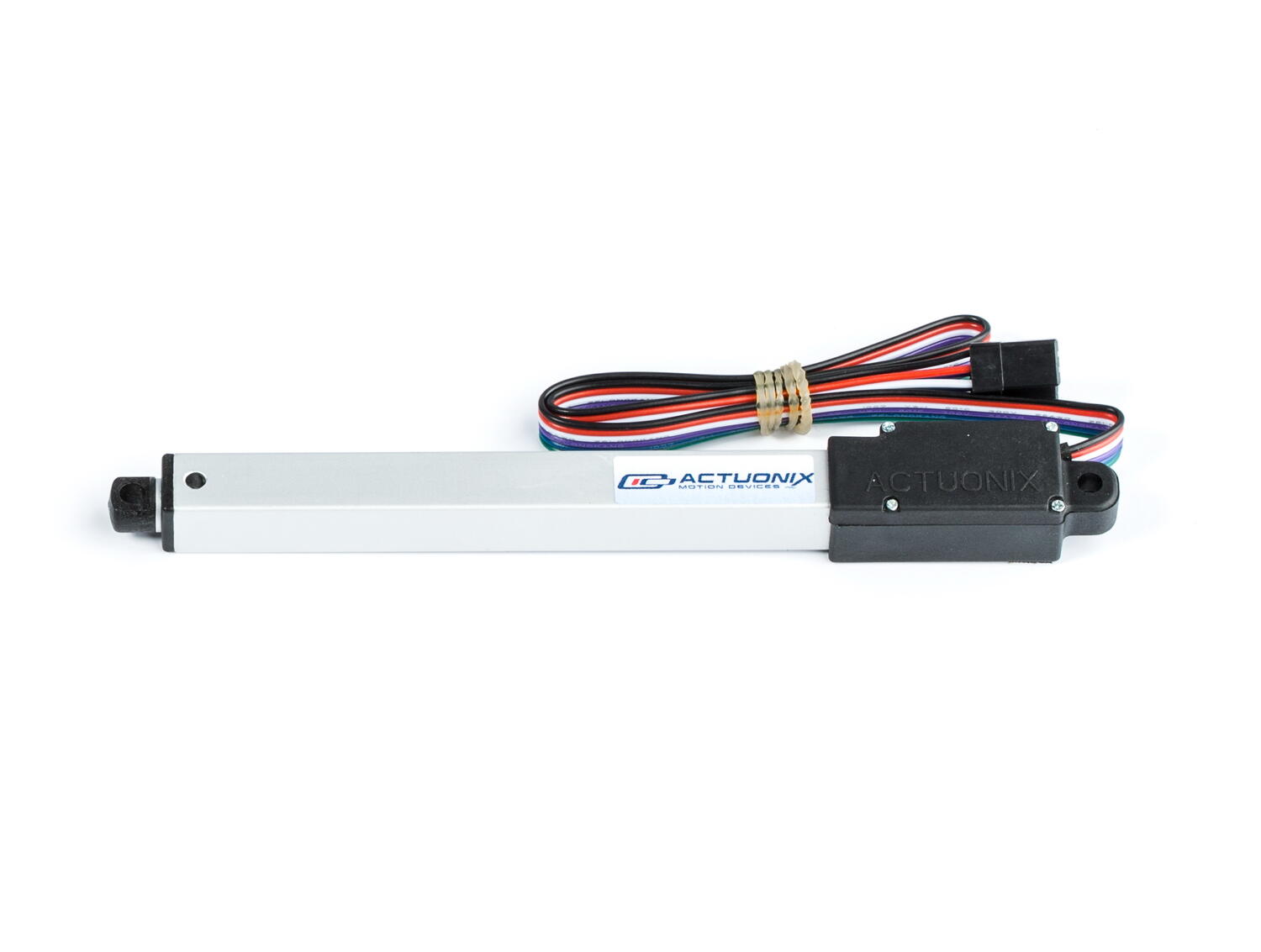

L12-I-serien: Integrert styring
Varianten har en innebygd programvarebasert digital posisjonskontrollenhet. Kontrolleren er ikke brukerprogrammerbar. Så snart miniatyraktuatoren mottar strøm vil den skanne etter et inngangssignal, så snart den finner et signal vil miniatyraktuatoren selvkonfigurere til riktig grensesnittmodus.
0-5V grensesnittmodus: Miniatyraktuatoren kan styres med et batteri og et potensiometer for å signalisere ønsket posisjon til miniatyraktuatoren
4-20 mA grensesnittmodus: Kompatibel med PLS-enheter som vanligvis brukes i industrielle kontrollapplikasjoner
RC Servo Interface Mode: Dette er en standard hobbyfjernkontroll med digitalt servogrensesnitt (CMOS-logikk)
PWM-modus: Denne modusen lar miniatyraktuatoren styres ved hjelp av en enkelt digital utgangspinne fra en ekstern mikrokontroller.

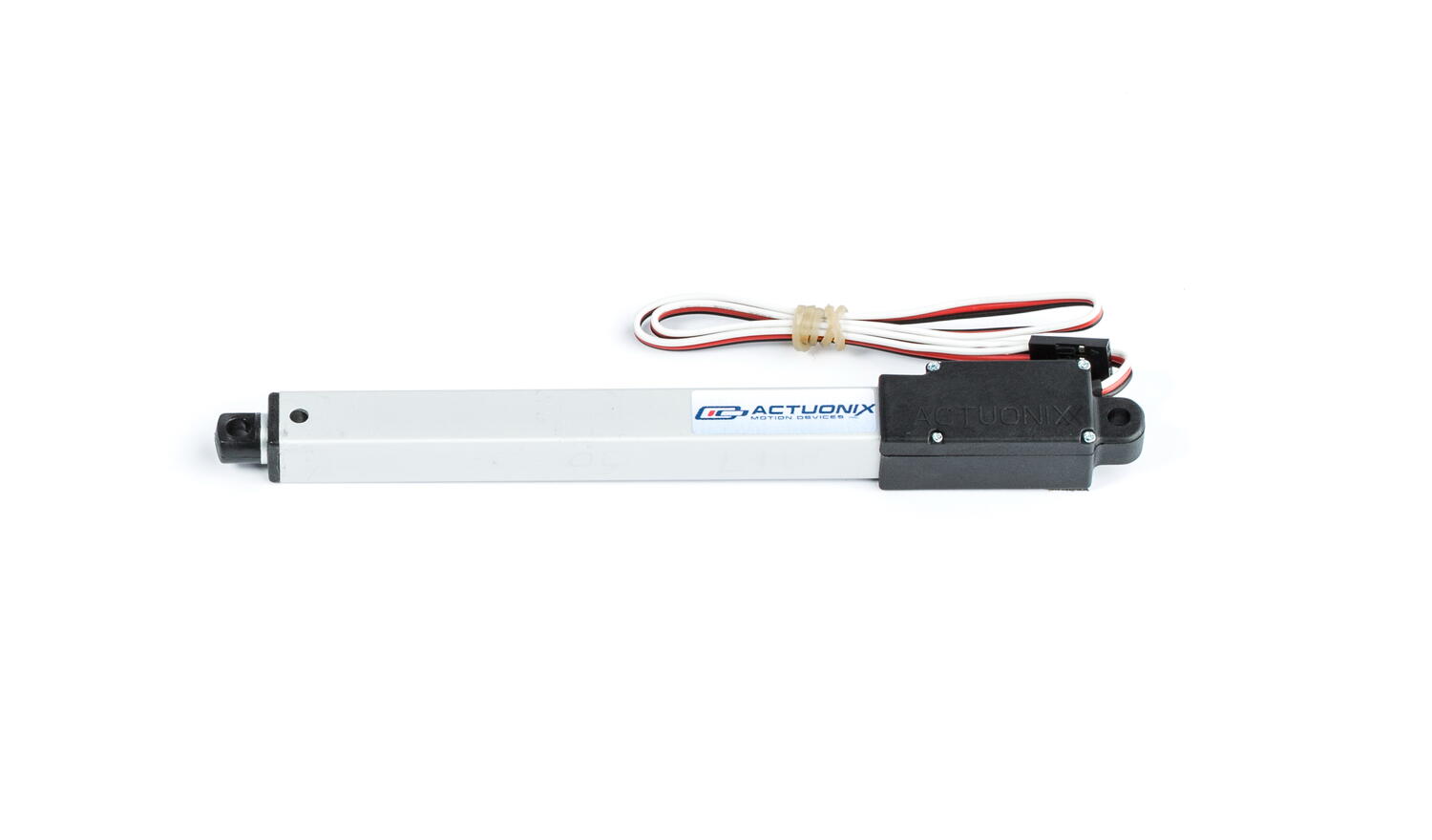

L12-R-serien: RC lineær servo
R-varianten er en direkte erstatning for standard hobbyservoer.
- 22 - 80Nm
- 10 - 100mm slaglengde
- 6 - 12V / 6,5 - 25mm/s hastighet
Valgt variant
Tekniske data
| Dragkraft maks. | 22 N |
|---|---|
| Driftsyklus | 20 % |
| IP-klasse | IP54 |
| Lydnivå | 55 dB |
| Matespenning | 12 V DC |
| Nominell hastighet, ubelastet | 25 mm/s |
| Selvlåsing | 12 N |
| Slaglengde | 10 mm |
|---|---|
| Temperaturområde fra | -10 °C |
| Temperaturområde til | 50 °C |
| Trykkraft maks. | 22 N |
| Utveksling | 50:1 |
| Vekt | 28 g |
Nedlastbare filer
Produktbeskrivelse
Actuonix sin L-serie miniatyraktuatorer er fleksible, tilpasningsdyktige og kompakte.
L12 er en komplett miniatyraktuator med sofistikert posisjonskontroll gjennom endebryter, posisjonstilbakemelding via potensiometer, integrert styring eller via RC-servo.
L12-S-serien: Endebrytere
S-varianten har endebrytere som slår av strømmen når aktuatoren når 0,5 mm fra slutten av slaget. Endebryterne er ikke flyttbare.
Når spenning tilføres motorpinnene (1 og 2), kjøres miniatyraktuatoren ut. Hvis du snur polariteten, trekker du inn miniatyraktuatoren.
L12-P-serien: Posisjonstilbakemelding via potensiometer
P-varianten har ingen innebygd styreenhet, men gir et analogt posisjonstilbakemeldingssignal som kan mates inn i en ekstern styreenhet. Når spenning tilføres motorpinnene (3 og 4), kjøres miniatyraktuatoren ut. Hvis du snur polariteten, trekker du inn miniatyraktuatoren.
L12-I-serien: Integrert styring
Varianten har en innebygd programvarebasert digital posisjonskontrollenhet. Kontrolleren er ikke brukerprogrammerbar. Så snart miniatyraktuatoren mottar strøm vil den skanne etter et inngangssignal, så snart den finner et signal vil miniatyraktuatoren selvkonfigurere til riktig grensesnittmodus.
0-5V grensesnittmodus: Miniatyraktuatoren kan styres med et batteri og et potensiometer for å signalisere ønsket posisjon til miniatyraktuatoren
4-20 mA grensesnittmodus: Kompatibel med PLS-enheter som vanligvis brukes i industrielle kontrollapplikasjoner
RC Servo Interface Mode: Dette er en standard hobbyfjernkontroll med digitalt servogrensesnitt (CMOS-logikk)
PWM-modus: Denne modusen lar miniatyraktuatoren styres ved hjelp av en enkelt digital utgangspinne fra en ekstern mikrokontroller.
L12-R-serien: RC lineær servo
R-varianten er en direkte erstatning for standard hobbyservoer.
