ATB

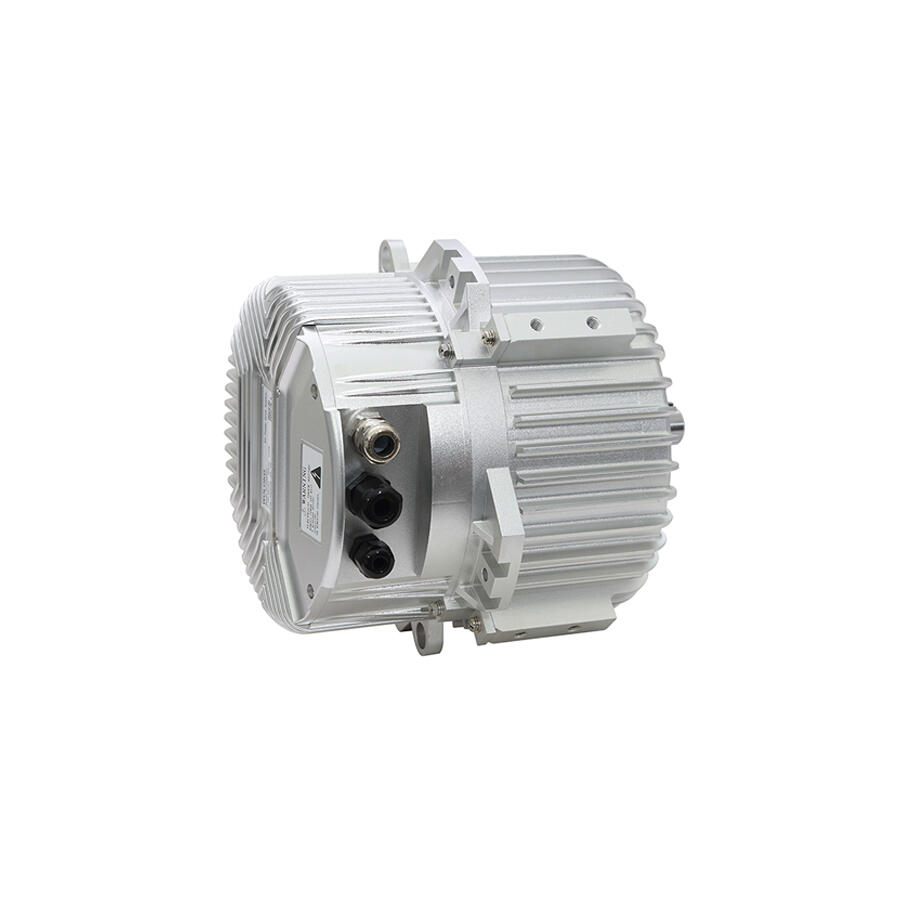

EC132
Høyeffektiv viftemotor
- 1,5 kW – 3 kW
- Kompakt design
- Lavt lydnivå og vibrasjonsfri drift
- UL- og CE-godkjent
- IP20–IP66
Valgt variant
Tekniske data
| +10 V ut | +10 V DC @10 mA kortslutningsström +30 mA max |
|---|---|
| Antall faser | 3 |
| Drift | S1 |
| Effekt | 1,5 kW |
| Effektivitetsklasse | IE4 |
| Frekvens | 50/60 Hz |
| IP-klasse | IP55 |
| Isolasjonsklasse | F |
| Kortslutningsstrøm | 32 mA |
| Maksimal hastighet | 750 omdr/min |
| Maksimal spenning for analoge innganger | 28 V/30 mA |
| Maksimal spenning for digitale innganger | +28 V DC |
| Maksimum lastimpedans | 1 kΩ |
| Maskinvarenøyaktighet | 1% |
| Maskinvarenøyaktighet for analoge utganger | 1% |
| Maximum output | 10 V/10 mA |
| Maximum shaft torque | 19,1 |
|---|---|
| Montering | B30, B10 |
| Nominal Power factor | 0.90 |
| Nominell spenning | 400 V AC |
| Omgivelsestemperatur | -25°C ~ +55°C vid placering i en luftström på >9m/s |
| Output switching frequency | 10 kHz |
| Signalforsinkelse | 52 ms |
| Spenning PWM-inngang | PWM puls 1-10 kHz med driftcykel från 5%-100% |
| Spenning, utgang (V) | 0-10 |
| Spenningsnivå analoge innganger | 0 - 10 V och 4-20 mA |
| Spenningsnivå digitale innganger | High: >5-28 V DC Low: <1 V DC |
| Strøm (A) | 3.0 ～ 2.4 |
| Turtallsområde | 200～750 rpm |
| Vekt | 17 kg |
Nedlastbare filer
Produktbeskrivelse
Den elektronisk kommuterte PM-motoren kan erstatte konvensjonelle asynkrone IEC-viftemotorer i HVAC-aggregater.
EC132 har intelligent kommunikasjonsmodul med full tilgang til diagnostikk via Modbus-grensesnitt.

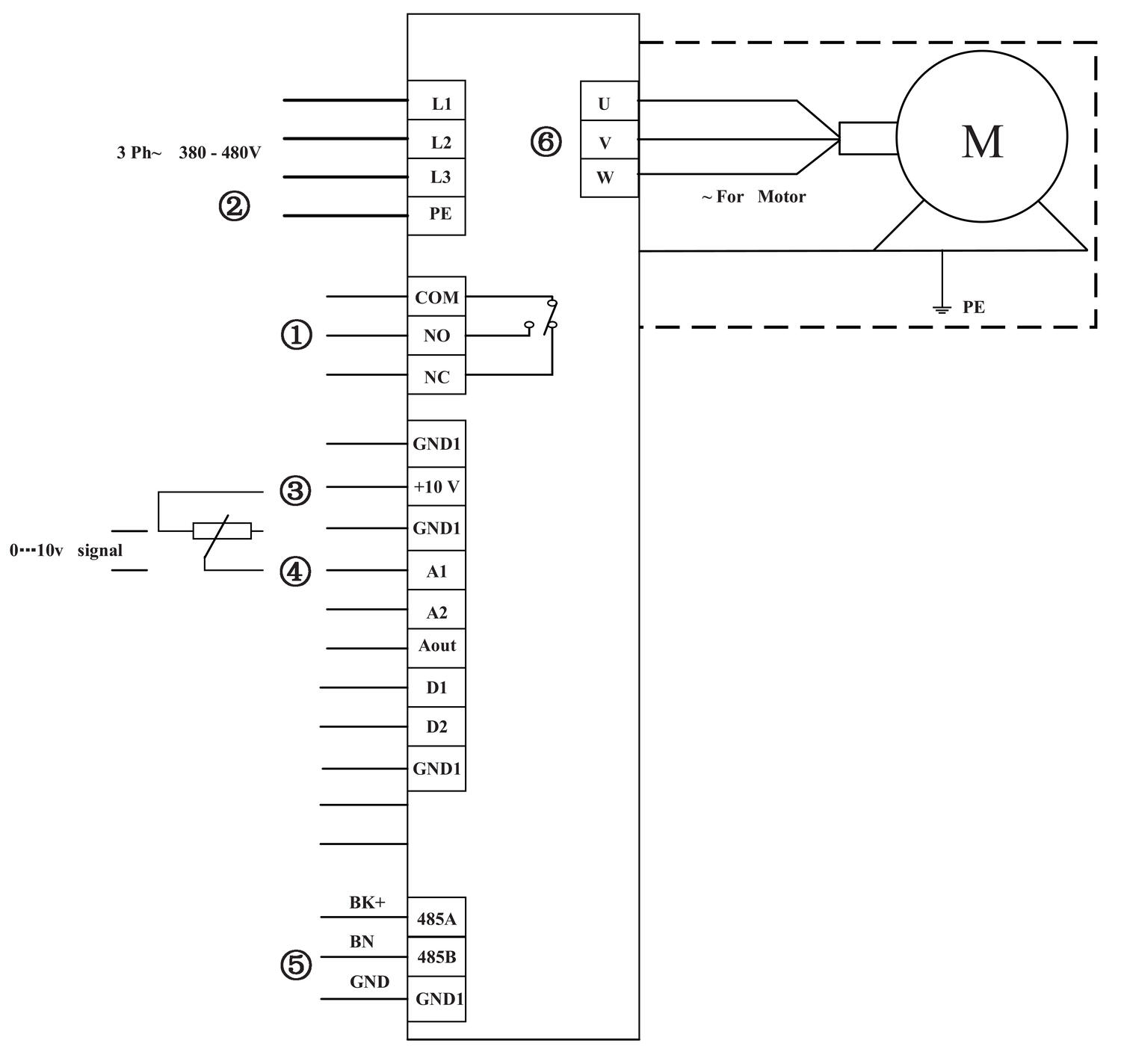

Hastigheten reguleres via 0–10 V analogt signal, PWM-signal eller RS485, med støtte for fem hastighetsalternativer. Motoren støtter både CW- og CCW-rotasjonsretning.
